Erimiş alüminyumun güvenli, enerji tasarruflu ve yüksek kaliteli transferi için iyi tasarlanmış bir yalak ve yıkama sistemi Doğru refrakter sıcak yüzey, akışı kontrol etmek için iç geometri, güvenilir contalar ve bağlantılar, etkili yalıtım ve rutin bakımı bir araya getiren bu sistemler çok önemlidir. Doğru tasarlanıp kurulduğunda bu sistemler metal temizliğini korur, türbülansı ve oksit oluşumunu azaltır, ısı kaybını en aza indirir, işletme maliyetlerini düşürür ve çalışanları korur; ayrıca sonraki gaz giderme ve filtrelemeyi daha etkili hale getirerek döküm ürün verimini ve tutarlılığını artırır.
1. Oluklar ve aklayıcılar nedir: tanımlar ve birincil roller

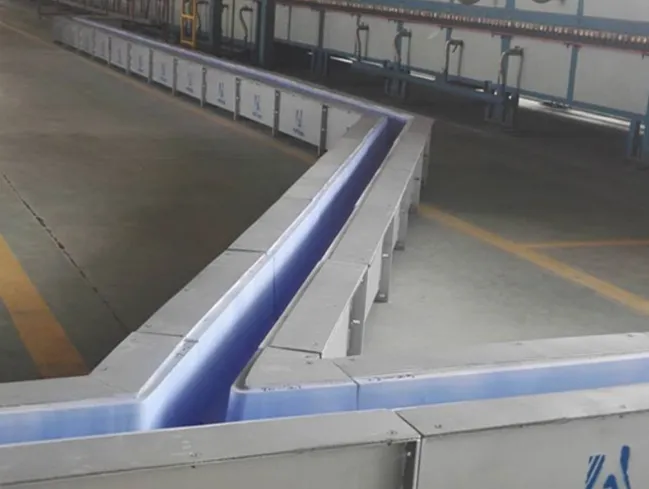

Tekneler ve akıtıcılar erimiş metali, tipik olarak alüminyum ve alaşımlarını, yerçekimi veya destekli akış yoluyla fırınlardan tutma kaplarına, işleme istasyonlarına veya döküm makinelerine taşıyan tasarlanmış kanallardır. Üç temel amaca hizmet ederler: erimiş metalin güvenli bir şekilde taşınması, erken soğumayı önlemek için termal muhafaza ve türbülansı ve havaya maruz kalmayı azaltarak eriyik kalitesinin korunması. Düzgün tasarlanmış sistemler ayrıca akış kontrolleri, kapılar, termokupllar ve dökümden önce metali rafine etmek için hat içi arıtma cihazlarının entegrasyonuna izin verir.
2. Tipler ve yapım yöntemleri
Ortak kategoriler
-

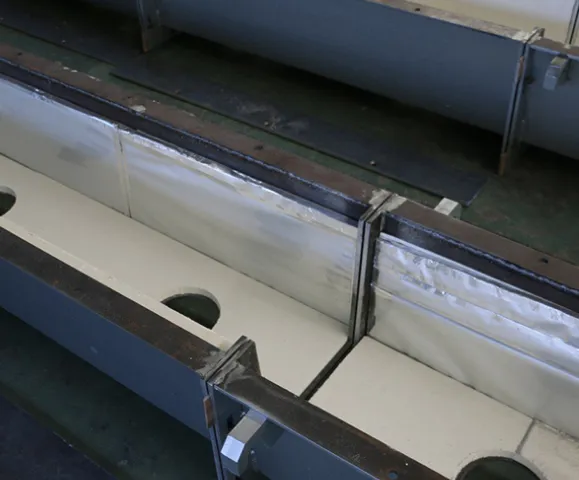

Refrakter astarlı prefabrik çelik kabuklu lavabolar: Döküm veya prekast refrakter iç şekilleri destekleyen çelik dış kabuk. Bu, uzun çalışmalar ve modüler sistemler için yaygındır.
-
Prekast refrakter modüller: Sahada birbirine cıvatalanan fabrika yapımı refrakter bölümler, tutarlı geometri ve daha hızlı kurulum sağlar.
-
Yerinde dökme refrakter akıntılar: Sahada çelik bir çerçeve üzerine dökülen refrakter; güçlendirme için esnektir ancak kalifiye kurulum gerektirir.
-
Elyaf veya seramik elyaf kaplı tekneler: Daha hafif, kısa mesafeler veya taşınabilir çamaşırhaneler için iyi yalıtım özellikleri.
Yapısal bileşenler
-
Dış kabuk: Tipik olarak karbon çeliği; takviye nervürleri ve erişim flanşları içerebilir.
-
Sıcak yüz astarı: Kimyasal saldırıya ve termal şoka karşı koyması gereken erimiş metal ile temas halindeki refrakter yüzey.
-
Yalıtım yedeği: Isı kaybını azaltmak için sıcak yüzün arkasında seramik elyaf veya yalıtkan dökümler.
-
Eklemler ve contalar: Sızıntıları ve ısı köprülerini önlemek için contalı veya refrakter dolgulu cıvatalı flanşlar.
-
Aksesuarlar: Kapaklar, muayene portları, kapılar, barajlar, termokupl cepleri ve destek braketleri.
3. Refrakter malzemeler ve sıcak yüzey tasarımı
Refrakter malzeme seçimi, yıkama performansı için en belirleyici faktördür. Refrakterler ıslanmama davranışı, düşük erozyon oranı, termal şok direnci ve erimiş alüminyum ile minimum kimyasal reaksiyonu dengelemelidir.
Tipik sıcak yüz malzemeleri
-
Yüksek alüminalı dökülebilir malzemeler ve tokmaklama karışımları: İyi aşınma direnci ve mekanik mukavemet.
-
Erimiş silika ve silisyum karbür bağlı ürünler: Bazı alaşım sistemlerinde düşük ıslanma davranışı ve iyi erozyon direnci.
-
Prekast alümina-silikat şekiller: Akış kontrolü için tutarlı yüzey kalitesi ve doğru geometri sağlayın.
-
Özel kaplamalar veya ıslanmayan astarlar: Metal yapışmasını azaltmak ve servis ömrünü uzatmak için uygulanır.
Tasarımla ilgili hususlar
-
Yüzey kaplaması: Pürüzsüz, tutarlı yüzeyler oksit sıkışmasını azaltır ve türbülansı düşürür.
-
Kesit kalınlığı: Mekanik gerilimlere ve termal gradyanlara dayanmak için yeterli olmalı, ancak ısıyı hapsedecek kadar kalın olmamalıdır.
-
Genişleme ödenekleri: Termal genleşmeyi karşılamak için uygun birleştirme ve ofsetler çatlama ve sızıntıları önler.
-
Termokupl entegrasyonu: Güvenilir sıcaklık takibi için gömme veya cepler operatörlerin ısıyı yönetmesine ve çamaşır makinesinin içinde donmayı önlemesine yardımcı olur.
4. Isı yalıtımı, ısı yönetimi ve enerji verimliliği
İyi yalıtılmış bir çamaşırhane, transfer sırasında metal sıcaklığının düşmesini azaltarak donmanın önlenmesine yardımcı olur ve bekletme fırınlarında ihtiyaç duyulan enerjiyi azaltır.
Temel termal stratejiler
-
Yalıtkan yedek katmanlar: Seramik elyaf, düşük yoğunluklu dökülebilir malzemeler veya aerojel battaniyeler ısı kaybını etkili bir şekilde azaltır.
-
Ön ısıtma uygulamaları: Kontrollü ön ısıtma, refrakterin termal şok yaşamasını önler. Bazı modern refrakterler, uzun ön ısıtma döngülerini ortadan kaldırarak zamandan tasarruf etmeyi amaçlamaktadır.
-
Segmental termal kırılmalar: Çelik kabuklara iletken ısı kaybını en aza indirmek için bağlantıları tasarlayın.
-
Optimize edilmiş yıkama uzunluğu ve eğimi: Daha kısa, düzgün eğimli hatlar ısıya maruz kalma süresini ve akış dengesizliklerini azaltır.
Enerji faydası örneği: Özel refrakter sistemlerine geçiş, operatörlerin bekletme fırını sıcaklık ayar noktalarını, bazı durumlarda onlarca santigrat derece azaltmalarını sağlayabilir, bu da daha düşük yakıt tüketimi ve daha düşük işletme maliyeti anlamına gelir. Bu etki refrakter teknolojisi sağlayıcıları tarafından belgelenmiştir.
5. Akış kontrolü, hidrodinamik ve metal kalitesi
Metal kalitesi büyük ölçüde yollukların akışı nasıl şekillendirdiğine bağlıdır. Oksit oluşumu, inklüzyonların hapsolması ve türbülans, yıkama geometrisi ve akış kontrol cihazlarıyla bağlantılıdır.
Hidrodinamik prensipler
-
Laminer vs türbülanslı akış: Hava sürüklenmesini azaltmak için mümkün olan yerlerde daha sabit laminer benzeri akış sağlayın. Düzgün kavis ve kesitteki kademeli değişiklikler bu hedefi destekler.
-
Sıçramayı en aza indirin: Oksit filmi oluşturan jetleri ve sıçramayı önlemek için kavisli geçişler ve uygun boyutta çıkışlar kullanın.
-
Kapılar ve barajlar: Ayarlanabilir kapılar, mansap proseslerine akış hızının hassas kontrolünü sağlar ve barajlar sedimantasyon için düşük türbülanslı kafa bölgeleri oluşturabilir.
-
Baffle'lar ve akış düzelticiler: Dahili özellikler devridaim bölgelerini düzeltebilir ancak cüruf birikimini önlemek için yerleştirilmelidir.
Aşağı akış tedavileri üzerindeki etki
Düşük türbülanslı, kontrollü bir akış, inklüzyonların yüzmesi veya yakalanması için zaman tanıyarak ve tandiş veya kalıba girmeden önce metalin oksit içeriğini düşük tutarak gaz giderme ve filtreleme işlemlerinin verimliliğini büyük ölçüde artırır.
6. Gaz giderme, filtrasyon ve tandiş sistemleri ile entegrasyon

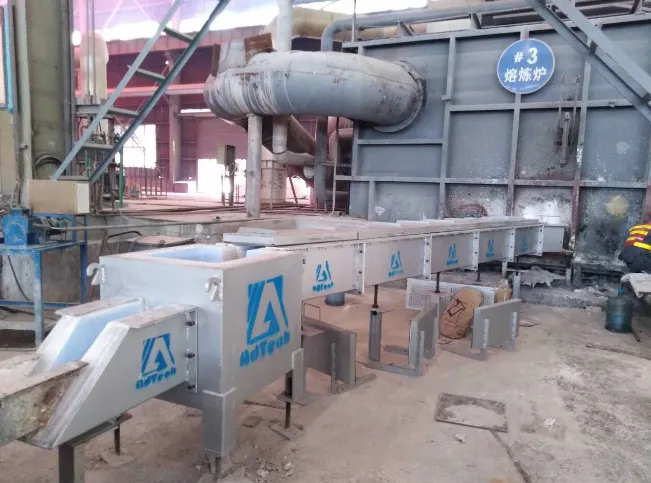

Yıkama sistemleri genellikle fırınlar ve in-line arıtma sistemleri arasındaki omurgayı oluşturur.
-
Konumlandırma: Son dökümden önce hidrojen ve metalik olmayan kalıntıları gidermek için tandişin yukarı akışına gaz giderme ve filtreleme yerleştirin.
-
Erişilebilirlik: Rotorların, akı enjektörlerinin ve seramik köpük filtrelerin montajı için alan ve flanşlı bağlantılar sağlayın.
-
Akış ölçümü: Aşağı akış süreçlerini senkronize etmek ve taşma veya yetersiz beslemeyi önlemek için seviye sensörlerini veya akış kapılarını entegre edin.
-
Pompalama seçenekleri: Uzun veya karmaşık düzenler için pompa destekli dağıtım, yıkama eğimini ve toplam ayak izini azaltabilir.
Koordineli sistem tasarımı, daha iyi döküm yüzey kalitesi ve daha az iç kusur sağlayarak ürün verimini artırır.
7. En iyi üretim ve kurulum uygulamaları
Fabrika imalatı
-
Prekast, test edilmiş modüller: Fabrika kontrollü üretim, boyutsal doğruluk ve bağlantı uyumluluğu sağlar.
-
Kalite kontrol: Boyutsal kontroller, refrakter kürleme ve fırınlama (uygulanabildiği yerlerde) sahadaki sorunları azaltır.
Yerinde montaj
-
Seviye ve hizalama: Belirtilen toleranslara göre doğru eğim ve hizalama, havuzlanmayı veya aşırı hızı önler.
-
Derz sızdırmazlığı: Sızdırmaz bağlantılar sağlamak için cıvata flanşları, sıkıştırma contaları ve yerinde uygulanan refrakter kullanın.
-
Enstrümantasyon: Montaj sırasında termokuplları, seviye göstergelerini ve erişilebilir kontrol portlarını takın.
Devreye alma
-
Kontrollü ön ısıtma programı: Kademeli ısınma, refrakter yüzeylere termal şok uygulanmasını önler.
-
Sacrificial metal ile test akışı: Bilinen parametrelerle yapılan ilk test, sızıntıların, yapışma bölgelerinin ve termal kayıpların belirlenmesine yardımcı olur.
Önceden tasarlanmış yıkama sistemleri sağlayan şirketler, ürün ömrünü ve performansını korumak için tipik olarak kurulum kılavuzları ve denetimli devreye alma sağlar.
8. İşletme, güvenlik ve çalışanların korunması
Yıkama sistemleri güvenlik ön planda tutularak çalıştırılmalıdır.
Mühendislik kontrolleri
-
Kapaklar ve kalkanlar: Kapalı veya yarı kapalı çamaşırlar sıçramayı ve radyan ısıya maruz kalmayı azaltır.
-
Otomatik kapılar: Uzaktan kumandalı kapılar ve aktüatörler, operatörün erimiş metale yakınlığını azaltır.
-
Termal bariyerler ve perdeler: Yürüme yollarını ve ekipmanları radyan ısıdan koruyun.
Kişisel koruyucu ekipman ve prosedürler
-
Zorunlu KKD: Isıya dayanıklı yüz siperleri, eldivenler, önlükler ve ayakkabılar.
-
Sıcak çalışma izinleri ve lokavt prosedürleri: Bakım işlemleri için.
-
Eğitim ve tatbikatlar: Operatörler dökülme önleme ve acil kapatma konusunda eğitilmelidir.
Düzenleyici kılavuz ve dökümhane en iyi uygulama literatürü, donma sonucu tıkanma riskini ve dökülmeye karşı hızlı, eğitimli müdahale ihtiyacını vurgulamaktadır. Belgelenmiş sektör kılavuzları, erimiş metal akışlarının işlenmesine yönelik standart güvenlik önlemlerini ana hatlarıyla belirtir.
9. Bakım, ömür beklentisi ve arıza modları
Tipik arıza modları
-
Sıcak yüz erozyonu: Yüksek hızlı akıştan veya alaşım elementlerinin kimyasal saldırısından kaynaklanır.
-
Termal şok çatlaması: Hızlı sıcaklık değişimleri veya yanlış ön ısıtma.
-
Ek yerlerinde sızıntı: Yanlış sızdırmazlık veya diferansiyel termal genleşmeden.
-
Donma tıkanıklığı: Aşırı ısı kaybı veya kesintili akış nedeniyle.
Bakım planı unsurları
-
Günlük denetimler: Sızıntılar, sıcak noktalar ve yalıtım hasarı için hızlı görsel kontroller.
-
Periyodik termografi: Kabuk ısı kaybını ve yalıtım hatalarını belirler.
-
Planlı astar onarımı: Kritik aşınma derinliklerine ulaşılmadan önce bölümleri değiştirin veya yeniden kaplayın.
-
Yedek parça stratejisi: Arıza süresini en aza indirmek için prekast bağlantı bölümlerini ve ortak contaları hazır bulundurun.
Uygun malzemeler ve rutin bakımla, çamaşırlar birkaç yıl dayanabilir; sürekli yüksek verimli operasyonlardaki ağır hizmet sistemleri daha sık astar yenilemeye ihtiyaç duyabilir. Üretici rehberliği, malzeme ve çalışma profiline göre beklenen ömürleri vermektedir.
10. Özelleştirme, aksesuarlar ve katma değerli seçenekler
Üreticiler genellikle teklif verir:
-
Önceden imal edilmiş dağıtım manifoldları: Birden fazla döküm hattına metal iletmek için.
-
Satır içi filtre hücreleri: Kurulum karmaşıklığını azaltan önceden monte edilmiş filtre muhafazaları.
-
Entegre gaz giderme portları: Rotor/sabit sistemler için.
-
Sıcaklık kontrol cepleri ve ısıtma ceketleri: Uzun çalışmalar veya düşük akış senaryoları için.
-
Hızlı açılan cıvata sistemleri: Daha hızlı bakım için.
AdTech'in ürün portföyü, müşterinin proses ihtiyaçlarına uyacak şekilde uzunluk, kesit, astar tipi ve aksesuar konfigürasyonu açısından özelleştirilebilen modüler, fabrika çıkış fiyatlı çözümlere odaklanmaktadır.
11. Çevresel ve düzenleyici hususlar
-
Emisyon kontrolü: Kapaklı aklama ve yakalama davlumbazları duman ve partikül salınımını azaltır.
-
Atık işleme: Toplanan cüruf ve kullanılmış refrakter yerel yönetmeliklere uygun olarak bertaraf edilmelidir.
-
Enerji verimliliği: Daha düşük bekletme sıcaklıkları, işlenen ton metal başına sera gazı emisyonlarını azaltır.
-
İşyeri havalandırması: Operatörler için güvenli hava kalitesini korumak için gereklidir.
Dökümhane en iyi uygulama belgeleri ve enerji uygulama kılavuzları, hem çevresel ayak izini hem de işletme maliyetini azaltan önlemler önermektedir.
12. Tipik özellikler, boyutlandırma ve seçim tabloları
Aşağıda, mühendislerin yıkama seçeneklerini belirlemelerine ve karşılaştırmalarına yardımcı olacak pratik tablolar yer almaktadır. Değerler temsilidir; nihai seçim alaşım, verim, eğim ve tesis yerleşimine göre hesaplama gerektirir.
Tablo 1. İş hacmine göre tipik yıkayıcı kesit boyutlandırması
| Verim (kg/saat) | Tipik iç genişlik (mm) | Tipik iç derinlik (mm) | Tipik eğim (%) | Tipik akış hızı (m/s) |
|---|---|---|---|---|
| 500 - 2,000 | 80 - 150 | 40 - 80 | 0.5 - 2.0 | 0.2 - 0.6 |
| 2,000 - 6,000 | 150 - 300 | 80 - 150 | 0.7 - 2.5 | 0.3 - 0.8 |
| 6,000 - 15,000 | 300 - 600 | 150 - 300 | 1.0 - 3.0 | 0.4 - 1.0 |
Notlar: Eğimler ve hızlar, aşırı erozyon veya türbülanstan kaçınmak için muhafazakar aralıklardır. Nihai tasarım alaşım yoğunluğunu ve döküm sıcaklığını hesaba katmalıdır.
Tablo 2. Refrakter seçenekleri. Refrakter seçenekleri ve tipik özellikleri
| Malzeme ailesi | Mülkün güçlü yönleri | Tipik hizmet ömrü (göreceli) | Yaygın uygulamalar |
|---|---|---|---|
| Yüksek alüminalı dökülebilir malzemeler | Aşınma direnci, yapısal mukavemet | Orta ila yüksek | Düz hatlar, yüksek akışlı aşınma alanları |
| Prekast alümina-silikat | Tutarlı yüzey, düşük gözeneklilik | Yüksek | Hassas akış bölümleri, filtre muhafazaları. |
| SiC-bağlı ürünler | Düşük ıslanma, erozyona dayanıklı | Yüksek (bazı alaşımlarda) | Yüksek hızlı bölgeler |
| Seramik elyaf astarlar | Mükemmel yalıtım, hafif | Düşük ila orta | Taşınabilir çamaşırhaneler, kısa süreli çalışmalar |
Tablo 3. Bakım Programı Bakım programı örneği
| Görev | Frekans | Amaç |
|---|---|---|
| Eklemlerin ve kabuğun görsel denetimi | Günlük | Sızıntıları, eğrilmeleri tespit edin |
| Termokupl kalibrasyon kontrolü | Aylık | Doğru sıcaklık kontrolü sağlayın |
| Refrakter aşınma ölçümü | Üç Aylık | Arızadan önce balata onarımını planlayın |
| Tam balata revizyonu | Yıllık veya aşınma başına | Akış geometrisini ve termal bütünlüğü yeniden sağlayın |
13. En önemli bilgi eksiklikleri ve AdTech'in bunları nasıl ele aldığı
-
Gerçek dünyada enerji tasarrufu: Birçok tedarikçi iyileştirmelerden bahseder ancak bunları ölçmez. AdTech, güçlendirme sonrasında tutma fırını ayar noktalarında ve ton başına yakıt tüketiminde ölçülen delta sağlayabilir.
-
Hizmet ömrü beklentileri: Genel aralıklar yerine, belirli akış hızları ve alaşım kimyaları altında aşınma oranı ölçümleri sağlayın.
-
Ortak güvenilirlik: Çalışma sıcaklıklarında test edilmiş cıvatalı flanş tasarımları ve sahada uygulanan sızdırmazlık reçeteleri sunar.
-
Entegrasyon hazırlığı: Yerinde adaptasyonu en aza indirmek için önceden monte edilmiş filtre ve gaz giderme portları ile anahtar teslim seçenekler sağlayın.
-
Hızlı bakım: Arıza süresini kısaltmak için modüler yedek bölümleri stoklayın ve tedarik edin.
AdTech'in fabrika fiyat modeli, uygun maliyetli özel üretimleri ve zamanında teslimatı destekler, satın alma maliyeti endişelerini giderirken seçim ve devreye alma için mühendislik desteği sunar.
14. Vaka çalışması notları ve izlenecek performans göstergeleri
Bir aklama sistemini değerlendirirken bu KPI'ları izleyin:
-
Yıl başına donma vakaları: Uygun ısı yönetimi ile sıfıra indirin.
-
Cüruf üretim oranı (kg/ton): Düşük oranlar daha temiz metal transferini gösterir.
-
Bekletme fırını sıcaklığı delta (°C): Yükseltme sonrası azalma enerji tasarrufunu gösterir.
-
Planlanmamış kesinti saatleri: Üretim üzerindeki bakım etkisini ölçer.
-
Yıllık yedek astar maliyeti: Toplam sahip olma maliyetini izler.
Üreticiler, gerçek TCO iyileştirmelerini göstermek için bu KPI'larla uyumlu vaka verileri sunmalıdır.
15. Karşılaştırma tablosu - satıcı özellik kontrol listesi
| Özellik | Temel aklama | Premium yıkama | AdTech 100% fabrika çıkış fiyatı seçeneği |
|---|---|---|---|
| Prekast modüler bölümler | Bazen | Evet | Evet |
| Islatmayan sıcak yüz seçenekleri | Opsiyonel | Standart | Özelleştirilebilir |
| Entegre filtre portları | Opsiyonel | Evet | Evet |
| Kurulum öncesi testler | Sınırlı | Kapsamlı | Fabrikada test edilmiştir |
| Kurulum desteği | Ekstra maliyet | Dahil | Siparişe bağlı olarak dahildir |
| Garanti ve yedek parçalar | Temel | Genişletilmiş | Rekabetçi, fabrika stoklu |
Launder & Trough Systems: Molten Metal Flow FAQ
1. What is the main difference between a trough and a launder?
2. How do I choose the right refractory for my alloy?
3. What causes launders to “freeze” and how can that be prevented?
4. Can launders be made portable?
5. How often should lining inspections occur?
6. Do launders need pre-heating?
7. What accessories should I expect to add to a system?
- Flow control gates (Manual or Pneumatic).
- Thermocouple pockets for real-time temperature tracking.
- Insulated covers to reduce oxidation and heat loss.
- Inspection ports and filter housing modules.
8. How much does a launder replacement cost?
9. Can launders reduce the need for holding furnace energy?
10. What environmental measures must be considered?
Mühendisler ve satın alma ekipleri için kapanış önerileri
-
Teklif istemeden önce üretim miktarını, alaşım türlerini, tesis yerleşimini ve entegrasyon noktalarını tanımlayın.
-
Tedarikçilerden ölçülen performans verilerini isteyin: ısı kaybı rakamları, belirtilen koşullar altında tipik astar ömrü ve vaka çalışmaları.
-
Öngörülebilir kurulum ve bakım için modüler, fabrikada test edilmiş sistemleri tercih edin.
-
Devreye alma ve yedek parça bulunabilirliği için tedarikçi desteğine öncelik verin.
-
Maruziyeti azaltmak ve tutarlılığı artırmak için çalışma profilinize uygun güvenlik cihazları ve otomasyon ekleyin.
Malzeme uyumluluğu, termal yönetim ve akış kontrolüne odaklanarak dökümhaneler ve dökümhaneler metal kalitesini önemli ölçüde artırabilir ve işletme maliyetini düşürebilir. AdTech'in yolluk ve oluk ürün serisi, dökümhanelere modernizasyon ve daha düşük toplam sahip olma maliyeti için pratik bir yol sunmak üzere modüler mühendislik, güvenilir refrakter seçenekleri ve şeffaf fabrika fiyatlandırmasını vurgulamaktadır.
