Güvenli ve verimli alüminyum ergitme için, tipik dökümhane ve küçük endüstriyel fırınlar için silikon karbür grafit veya kil grafitten yapılmış bir pota seçin ve saf grafiti yalnızca iletkenliğinin ve termal performansının prosese uygun olduğu özel indüksiyon uygulamaları için kullanın. Kroze seçimini fırın tipi, alaşım kimyası, şarj durumu ve ergitme temposuyla eşleştirin; uygun flakslama ve elleçleme ile cürufu kontrol edin; hizmet ömrünü en üst düzeye çıkarmak için krozeleri önceden ısıtın, koruyun ve inceleyin; ve erimiş alüminyumun şarj edilmesi ve taşınması için Alüminyum Derneği güvenlik uygulamalarına uyun.
Pota temelleri ve seçim neden önemlidir?

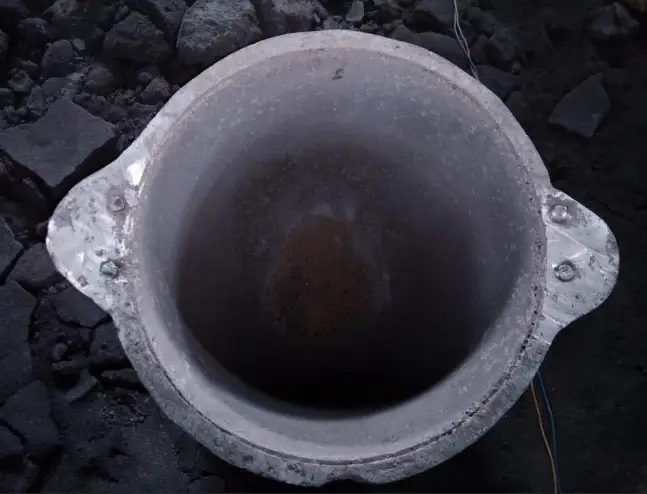

Pota, alüminyumun eritildiği, tutulduğu ve bazen aktarıldığı muhafaza kabıdır. Pota, eriyik kalitesi, enerji tüketimi ve operasyonel güvenlik açısından merkezi öneme sahiptir. Kötü malzeme seçimi veya kötü kullanım, daha yüksek cüruf oluşumuna, metalin kirlenmesine, daha kısa pota ömrüne, daha yüksek enerji faturalarına ve şarj ve dökme sırasında güvenlik risklerine neden olur. Pratik seçim termal iletkenlik, termal şok direnci, alüminyum alaşımı ile kimyasal uyumluluk ve ısıtma yöntemini dengeler. Önde gelen dökümhane teknik referansları, pota seçiminin hem metalürjik bütünlüğü hem de enerji maliyeti ve duruş süresi gibi işletme ölçütlerini etkilediğini göstermektedir.
Alüminyum Eritme için 1000KG 980C Alüminyum Eritme Fırını Pota
Pota malzemeleri ve nasıl davrandıkları
Aşağıda alüminyum ergitme için yaygın olarak kullanılan pota ailelerinin kompakt bir karşılaştırması yer almaktadır.
Malzeme karşılaştırma tablosu - hızlı referans
| Malzeme ailesi | Tipik kompozisyon | Temel güçlü yönler | Alüminyum için tipik limitler | Tipik sektörler |
|---|---|---|---|---|
| Kil bağlı grafit (kil grafit) | Kil/seramik bağlayıcı ile karıştırılmış grafit | İyi termal şok direnci, uygun fiyatlı | Tipik döküm sıcaklıklarına kadar alüminyum alaşımları için mükemmel; ağır döngü altında orta ömür | Küçük dökümhaneler, kalıpçılar, eğitim laboratuvarları |
| Karbon bağlı grafit (saf grafit) | Yüksek saflıkta grafit, karbon bağlı | Çok yüksek ısı iletkenliği, indüksiyon için iyi | Birçok alaşım için yüksek performans; oksitleyici ortamlara karşı dikkatli | İndüksiyonla eritme, hassas eritme |
| Silisyum karbür grafit (SiC-grafit, güçlendirilmiş SiC) | Karbon/grafit matris içine gömülü SiC partikülleri | Çok iyi aşınma direnci, uzun ömür, yüksek sıcaklık toleransı | Alüminyum ve çinko için mükemmel; aşındırıcı yük altında sağlam | Endüstriyel eritme atölyeleri, sürekli operasyonlar |
| Oksit seramikler (alümina, zirkonya) | Al₂O₃, ZrO₂ ve tasarlanmış refrakterler | Kimyasal inertlik, çok yüksek erime noktaları | Daha düşük ısı iletkenliği, şok altında çatlama riski | Laboratuvar potaları, özel uygulamalar |
| Metal astarlı veya çelik potalar (alüminyum için nadir) | Refrakter astarlı çelik kovanlar | Mekanik dayanım | Saldırı riski, termal uyumsuzluk; yüksek frekanslı alüminyum eritme için nadiren önerilir | Sadece bazı ıslah veya özel makineler |
(Referanslar: Foseco pota kılavuzu ve demir dışı potalar için üretici katalogları).

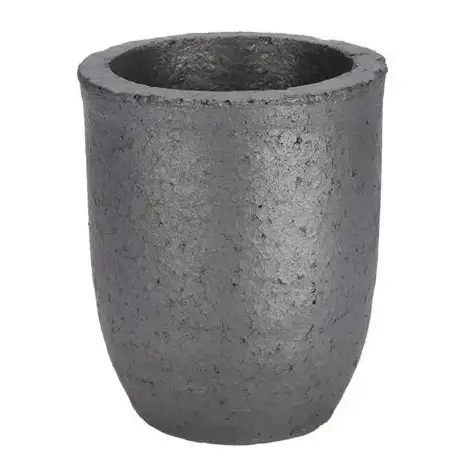

Grafit bazlı potalar
Grafit potalar demir dışı metallerin ergitilmesinde yaygın olarak kullanılmaktadır. Avantajları arasında yüksek ısı iletkenliği, eşit ısı dağılımı ve oksidasyondan ve uygun olmayan flaks kimyasallarından korunduklarında genellikle uzun ömürlü olmaları yer alır. Grafit normal eritme koşullarında alüminyum ile alaşım oluşturmadığından alüminyum ile son derece uyumludur. Grafit seçenekleri seramik bağlı (kil) ve karbon bağlı (daha yüksek saflıkta) kaliteler olarak ikiye ayrılır. Karbon bağlı grafit daha güçlü ve termal olarak daha verimli olma eğilimindedir. Pota ömrü büyük ölçüde kullanıma, fırın atmosferine, flaks kimyasına ve potanın ıslak veya kirli hurda şarj etmek için kullanılıp kullanılmadığına bağlıdır.
Silisyum karbür takviyeli potalar
Silisyum karbür takviyeli potalar SiC partiküllerini karbon matris veya seramik bağ ile birleştirir. Agresif flakslar kullanıldığında mükemmel erozyon direncine sahiptirler ve daha yüksek sıcaklıklara ve mekanik aşınmaya tolerans gösterirler. Endüstriyel alüminyum ergitmede yaygın olarak kullanılırlar ve uzun hizmet ömürleri ve sürekli operasyonlarda daha düşük enerji kullanımları nedeniyle teşvik edilirler. Bu potalar, hızlı çevrim, ağır hurda yüklemesi veya daha agresif temizleme flakslarının kullanıldığı yerlerde tavsiye edilir.
Seramik ve oksit potalar
Alümina ve zirkonya potalar kimyasal olarak inerttir ve birçok korozif ortama karşı dirençlidir, ancak daha düşük termal iletkenliğe sahiptir ve daha kırılgandır. Rutin alüminyum döküm işleri için genellikle kirlenmenin sıkı bir şekilde kontrol edilmesi gereken alaşımların laboratuvarda, küçük ölçekli ergitilmesi için ayrılmıştır. Sınırlı termal şok direnci, çalışma tekniğini kritik hale getirir.
Yüksek Isı Direnci Alüminyum Oksit Seramik Alümina Zirkonya Seramik Potalar
Krozenin fırın tipi ve alaşımla eşleştirilmesi
Farklı fırınlar pota malzemeleriyle farklı şekillerde birleşir.
-
İndüksiyon fırınları: grafit ısıyı etkili bir şekilde ilettiğinden ve birçok tasarımda manyetik/indüksiyon bağlantısına uygun olduğundan sıklıkla grafit potalarla eşleştirilir. Bazı indüksiyon sistemleri, belirli proses nedenlerinin gerektirdiği durumlarda SiC veya diğer imbikler kullanır. Uyumluluğu fırın üreticisi ile teyit edin.
-
Rezistans ve elektrikli fırınlar: dirençli ısı kil grafit veya SiC-grafit potalarla kullanılabilir; üst boğulma ve termal şoktan kaçınmak için termal yalıtım ve kapak tasarımı önemlidir.
-
Yakıtla çalışan pota fırınları: kil-grafit krozeler yaygındır; alev çarpmasından koruyun ve iyi bir kaide desteği sağlayın.
-
Reverberatory veya döner fırınlar: tipik olarak refrakter astarlı ocaklar kullanılır ve potalara aktarılır; potalar büyük ölçekli sürekli eriyiklerde daha az baskındır, ancak SiC-grafit bileşenleri ocaklarda ve imbiklerde görülebilir.
Alaşım kimyası önemlidir. Magnezyum veya diğer reaktif elementler içeren alüminyum için flaks seçimi ve pota atmosferi daha büyük öneme sahiptir. Magnezyum içeriği arttığında reaktif cüruf ve pota saldırısı riski artabilir. Alaşıma özgü önerileri takip edin ve sınırdaki durumlar için pota tedarikçilerine danışın.
Termal performans, enerji verimliliği ve ısı akışı
Daha yüksek termal iletkenliğe sahip bir pota, ısıyı dengeleyerek ve yerel aşırı ısınmayı azaltarak aynı yükü eritmek için gereken enerjiyi azaltır. Ancak bunun termal kütle ve ısı kaybı ile dengelenmesi gerekir. İyi seçilmiş pota geometrisi ve doğru kaide desteği, iletim kayıplarını azaltır ve toplam yakıt veya elektrik talebini düşürür. Sektör raporları, doğru şekilde eşleştirilmiş potaların demir dışı eriyikler için enerji tüketimini ve karbon emisyonlarını azalttığını göstermektedir.
Termal performansı etkileyen faktörler:
-
Krozenin duvar kalınlığı ve geometrisi
-
Kroze malzemesinin termal iletkenliği
-
Fırın yalıtımı ve kapak tasarımı
-
Ön ısıtma prosedürü ve ıslatma süresi
Kimyasal etkileşim, kirlenme ve alaşım bütünlüğü
Pota malzemesi erimiş alüminyum ile reaksiyona girerse veya parçacıklar mekanik olarak yerinden oynarsa kirletici maddeler ortaya çıkabilir. Grafit genellikle çoğu alüminyum alaşımı için kimyasal olarak zararsızdır, ancak oksit oluşturan kirleticiler flakslardan veya refrakter tozundan kaynaklanabilir. SiC potalar demir toplanmasını ve diğer kirleticileri sınırlandırmak için tasarlanmıştır. Alaşım kalitesini korumak için:
-
Çelik aletlerin pota duvarına çarpmasını önleyin
-
Serbest oksijen içeren fırın atmosferinin koruyucu kapak olmadan sıcak grafitle temas etmesini önleyin
-
Alaşım ve pota kombinasyonu için önerilen flaks tiplerini kullanın.
Tipik operasyonel ömür ve bunu kısaltan faktörler
Pota ömrü tahminleri kullanım durumuna göre büyük ölçüde değişir. Tedarikçiler ve dökümhane deneyimi tarafından verilen tipik aralıklar:
-
Kil grafit potalar: orta düzeyde kullanım altında alüminyum için onlarca ila birkaç yüz eritme döngüsü
-
Yüksek kaliteli grafit veya SiC-grafit potalar: ılımlı hizmette yüzlerce döngü, dikkatli çalışmada potansiyel olarak daha uzun süre
-
Hızlı termal döngü, mekanik şok, zayıf ön ısıtma, aşındırıcı flaks kimyasalları ve ıslak şarj ile kullanım ömrü hızla kısalır.
Temel yaşam azaltma mekanizmaları:
-
Hızlı ısınma veya ıslak/soğuk şarj ile temas sırasında termal şok çatlaması
-
Uygun olmayan flakslar veya cüruf reaksiyonlarından kaynaklanan kimyasal erozyon
-
Taşıma, oturma veya dökme sırasında mekanik hasar
Kurulum, ön ısıtma ve şartlandırma prosedürleri
Doğru kurulum ve şartlandırma, pota ömrünü uzatmanın en etkili yolları arasındadır.
Pota ön ısıtma ve kurulum kontrol listesi
| Adım | Amaç | Tipik eylem |
|---|---|---|
| Yeni potayı inceleyin | Nakliye çatlaklarını veya kusurlarını bulun | Görsel kontrol, sağlamlık için musluk testi |
| Kuru depolama | Şarj sırasında patlayıcı buhara neden olan nemden kaçının | Kuru yerde saklayın, kurutucu veya sıcak oda kullanın |
| Kaide eşleşmesi | Eşit destek stres noktalarını önler | Tedarikçinin önerdiği kaide veya destek halkasını kullanın |
| Ön ısıtma programı | Kalan nemi ve yapıştırıcı sıvıları yavaşça uzaklaştırın | 200 300 °C'ye yükseltin, tutun, ardından tedarikçiye göre çalışma sıcaklığına geçin |
| İlk baharatlama | İnce koruyucu astar oluşturur ve gözenekliliği azaltır | Temiz külçelerle kontrollü bir ilk eritme gerçekleştirin, ilk döngülerde flukslamadan kaçının |
| Kapak veya örtü kullanımı | Oksitlenmeyi ve üst boğulmayı en aza indirin | Sistem tarafından önerilen iç kapak veya örtü kullanın |
(Referans: Foseco pota bakım önerileri ve Vesuvius pota kataloğu).
Yaygın arıza modları ve sorun giderme
Sorun giderme tablosu
| Semptom | Muhtemel neden | Acil eylem |
|---|---|---|
| Isıtma sırasında ani çatlak veya yarılma | Islak şarj veya sıkışmış nem veya önceden var olan kılcal çatlak | Isıtmayı durdurun, yavaşça soğutun, inceleyin; çatlak duvara nüfuz ediyorsa değiştirin |
| Hızlı cüruf artışı | Aşırı oksijene maruz kalma, kontamine şarj, yetersiz flakslama | Fırın kapağı contasını kontrol edin, hurdayı inceleyin, önerilen flaksı ekleyin, eriyik sıcaklığını düşürün |
| Duvar incelmesi veya dökülmesi | Akı veya agresif temizlikten kaynaklanan kimyasal erozyon | Akıyı değiştirin, tedarikçiye danışın, pota sınıfını değiştirmeyi düşünün |
| Dökülmüş dökümlerde gözeneklilik veya inklüzyonlar | Pota astarında bozulma veya refrakter kalıntılar | Cürufu iyice sıyırın, iç astar tehlikeye girerse potayı değiştirin |
| Beklenenden daha kısa ömür | Termal şoklar, mekanik yanlış kullanım veya yanlış kaide | Taşıma SOP'lerini ve ön ısıtma programını gözden geçirin |
Uygulanabilir hafifletme için astar onarımı veya değişimi için tedarikçi adımlarını izleyin ve ömür beklenen aralıkların altına düştüğünde kök neden analizi için her zaman pota üreticisini dahil edin.
Cüruf, flakslama ve eriyik temizleme teknikleri
Cüruf, alüminyum ergitme sırasında oluşan oksit bakımından zengin yüzey tabakasıdır. Hapsolmuş metal damlacıkları ve oksit filmleri içerir. Doğru kullanım metali geri kazandırır, inklüzyonları azaltır ve pota kontaminasyonunu önler.
Operasyonel uygulamalar:
-
Metalin stabilize oksit filmlerinde hapsolmasını önlemek için cürufu erken ve düzenli olarak sıyırın.
-
Uygun olduğunda pota ve indüksiyon ergitme için kuru kaplama flaksları kullanın. Sıvı flakslar daha büyük reverber sistemlerinde kullanılır. Erime noktası dökme sıcaklığının altında olan ve pota kimyasıyla uyumlu bir flaks seçin.
-
Gerekli ürün temizliğine bağlı olarak mekanik sıyırma, vakumlu gaz giderme ve döner gaz giderme kullanılabilir.
Pratik uyarı: bazı flakslar ekzotermiktir ve lokal olarak sıcaklıkları yükseltebilir; potada lokal termal veya kimyasal atakları önlemek için karıştırma ve uygulama tekniği kontrol edilmelidir.
Güvenlik kontrolleri, şarj kuralları ve en iyi uygulamalar
Güvenli şarj ve taşıma kritik önem taşır. Alüminyum Birliği, soğuk veya ıslak malzemenin erimiş alüminyuma doldurulmasını ve erimiş metal patlamalarının önlenmesini kapsayan endüstri kılavuzlarını belgelemektedir. Anahtar kurallar:
-
Görünür şekilde ıslak veya donmuş hurdaları asla erimiş metale yüklemeyin. Kurutma fırınları veya ön ısıtma kullanın.
-
Sıçrama ve buhar oluşumunu en aza indirmek için kontrollü şarj oranları kullanın.
-
Temiz, belirlenmiş bir alan ve yüz siperleri, alüminli önlükler ve ısıya dayanıklı eldivenler içeren KKD bulundurun.
-
Akı dumanları tehlikeli olabileceğinden, uygun havalandırma ve akı işleme kontrollerini sürdürün.
Muayene, kayıt tutma ve değiştirme kriterleri
Her birim için bir pota günlüğü tutun. Eritme döngülerini, olayları (düşmeler, cüruf olayları, aşırı flaks kullanımı), ön ısıtma sıcaklıklarını ve gözlemlenen kusurları kaydedin. Şu durumlarda potayı değiştirin:
-
Duvar boyunca çatlama gözlemlendi
-
Duvar incelmesi tedarikçinin izin verdiği sınırları aşıyor
-
Temizliğe rağmen tekrarlayan kontaminasyon ürün kalitesini etkiler
Muayene kontrol listesi tablosu
| Frekans | Neleri incelemeliyiz | Kabul/red kriterleri |
|---|---|---|
| Her vardiya | İnce çatlaklar, dökülme veya birikintiler için görsel duvar denetimi | Çatlak yok, satıcının toleransını aşan dökülmüş duvar yok |
| Haftalık | Kararlaştırılan noktalarda duvar kalınlığını ölçün | Kalınlık >= minimum satıcı spesifikasyonu |
| Anormal olaydan sonra | Pratik olan yerlerde tam NDT, durumu belgeleyin | Duvar boyunca çatlak veya dengesiz çatlaklar varsa değiştirin |
(Referans: Tedarikçi tavsiyeleri; Vesuvius ve Foseco pota bakım literatürüne bakınız).
Kaynak bulma, depolama ve elleçleme önerileri
Krozeleri, net malzeme özellikleri ve izlenebilir parti geçmişi olan saygın tedarikçilerden satın alın. Kuru depolarda saklayın, darbeye neden olacak şekilde istiflemekten kaçının ve kroze form faktörü için tasarlanmış kaldırma ekipmanı kullanın. Krozeleri yuvarlamayın. Doğru destek için tasarlanmış beşik veya palet kullanın.
Tedarikçiler genellikle boyutlandırma tabloları ve uygun kaideler sunar; satın alırken teknik veri sayfalarını ve önerilen ön ısıtma programlarını talep edin.
Çevresel ve maliyetle ilgili hususlar
Pota seçimi enerji tüketimini ve hurda geri kazanımını etkiler. Termal açıdan daha verimli potalar eritme süresini kısaltır ve ton başına yakıt veya elektrik enerjisini düşürür. Daha uzun ömürlü potalar atık miktarını ve tedarik sıklığını azaltır ancak birim başına daha pahalıya mal olabilir. Seçim yaparken beklenen çevrimler, potaları değiştirmek için duruş süresi maliyeti ve enerji tüketimi dahil olmak üzere toplam sahip olma maliyetini değerlendirin.
Ek: pratik spesifikasyon parçacıkları ve örnek pota programı
Tipik çalışma parametreleri tablosu (örnek aralıklar)
| Parametre | Alüminyum eriyikleri için tipik değer |
|---|---|
| Erime sıcaklık aralığı | Alaşıma bağlı olarak 650 °C ila 750 °C |
| Çalışma sırasında tipik pota duvar sıcaklığı | Üretici tarafından belirtilen çalışma aralığı |
| Ön ısıtma rampası | Saatte 50 100 °C'den 200 300 °C'ye ve ardından tedarikçi başına çalışma sıcaklığına |
| Akı erime noktası seçimi | Sıvı akışkanlar için dökme sıcaklığının ~50 °C altında |
(Gerçek değerler tedarikçi veri sayfalarından ve alaşım dökme sıcaklıklarından ayarlanmalıdır).
Alüminyum Ergitme Potaları ve Kullanımı SSS
1. Hangi pota malzemesi alüminyum için en uzun kullanım ömrünü sağlar?
2. Alüminyum eritmek için çelik bir kap kullanabilir miyim?
3. Ani pota çatlamasının ana nedeni nedir?
4. Cürufu potadan güvenli bir şekilde nasıl çıkarmalıyım?
5. Grafit potalar indüksiyon ocaklarında kullanım için güvenli midir?
6. Bir pota ne sıklıkta denetlenmelidir?
- Günlük: Dış çatlaklar veya “sır” oksidasyonu için görsel kontroller.
- Haftalık: Kroze duvarının kalınlık ölçümleri.
- Hemen: Herhangi bir elektrik kesintisi veya olağandışı mekanik darbeden sonra tam kontrol.
7. Akı bir potaya zarar verebilir mi?
8. Yeni bir pota için hangi ön ısıtma rutini güvenlidir?
9. Kroze tipimi ne zaman değiştirmeyi düşünmeliyim?
10. Pota seçimleri fırın enerji kullanımını nasıl etkiler?
Erimeden önce pratik kapanış kontrol listesi
-
Krozeyi kılcal çatlaklar ve ambalaj hasarı açısından inceleyin.
-
Kaide ve oturma yerinin satıcı talimatlarına uygun olduğunu onaylayın.
-
Tedarikçi ön ısıtma programını uygulayın.
-
Belirtilen flaksı kullanın ve MSDS ve uyumluluğu doğrulayın.
-
Sadece kuru, önceden ısıtılmış hurda veya külçeleri şarj edin.
-
Cüruf giderme aletlerini hazır bulundurun ve sıyırma ritmini takip edin.
-
Döngüleri, olayları ve bakım işlemlerini pota günlüğüne kaydedin.
-
İlk çatlakta veya kabul edilemez incelmede potayı değiştirin.
Tedarikçi teknik literatürü, pota seçimini, ön ısıtmayı ve elleçlemeyi fırınınıza, alaşım karışımınıza ve üretim ritminize göre ayarlamak için pota tedarikçinizle birlikte çalışmayı vurgulamaktadır. Bu işbirliği, maliyetleri düşürmek ve eriyik kalitesini artırmak için en etkili yoldur.
