Для крупносерийных деталей, требующих строгого контроля размеров, высокой точности обработки поверхности, повторяемых механических характеристик и низкой себестоимости при массовом производстве, литье под давлением, как правило, является лучшим выбором. Для прототипов, единичных изделий, очень крупных компонентов, сложных сердечников или деталей, требующих использования черных сплавов и низких первоначальных затрат на инструменты, обычно предпочтительнее литье в песчаные формы. Окончательный выбор зависит от требуемого материала, объема производства, допусков, состояния поверхности, размера детали и общей стоимости жизненного цикла.
1. Краткое определение и отличительные особенности

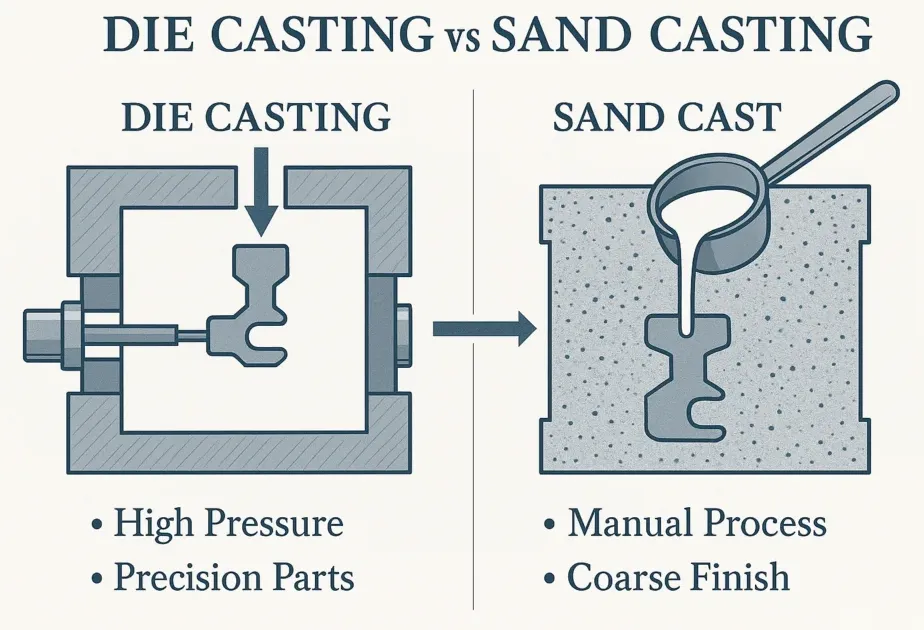

При литье под давлением используются многоразовые металлические формы (матрицы), в которые под давлением заливается расплавленный цветной металл. Это позволяет получать детали с мелкими деталями, высокой повторяемостью и гладкими поверхностями. При литье в песчаные формы форма изготавливается из уплотненного песка вокруг модели; расплавленный металл заливается в песчаную полость под действием силы тяжести или с помощью вспомогательных средств. Литье в песчаные формы позволяет использовать более широкий спектр сплавов и большие размеры при низких затратах на инструменты.
2. Краткая история и текущая роль в промышленности
Оба метода имеют глубокие корни. Технологии песчаного литья появились несколько веков назад и по-прежнему остаются основным методом для литейных заводов, производящих крупные, тяжелые детали и небольшие и средние партии. Литье под давлением стало популярным с развитием современных сталей и машин высокого давления, подходящих для отраслей, которым требуются тысячи и миллионы одинаковых мелких и средних деталей в год, таких как корпуса для автомобильной электроники, бытовая электроника и фитинги для систем отопления, вентиляции и кондиционирования воздуха. Современные предприятия сочетают автоматизацию, замкнутый цикл контроля качества и вторичную механическую обработку для производства готовых деталей с минимальным ручным вмешательством.
3. Этапы процесса — параллельно
Литье под давлением (типичная последовательность)
-
Разработать и доработать деталь и пресс-форму, включая литники и вентиляционные отверстия.
-
Изготовление закаленных стальных штампов с точными полостями.
-
Предварительно нагрейте матрицу, нанесите смазку/разделитель.
-
Впрыснуть расплавленный металл под высоким давлением в форму.
-
Удерживайте давление во время затвердевания, откройте форму, извлеките деталь.
-
Обрезать лишний металл, выполнить окончательную обработку, провести проверку.
Литье в песчаные формы (типичная последовательность)
-
Создание шаблона и конструкции литника/подливы.
-
Уплотните песок вокруг модели в колбе, чтобы сформировать половинки формы.
-
Удалите шаблон, соберите половинки формы и сердечник(и).
-
Залейте расплавленный металл в песчаную полость под действием силы тяжести или низкого давления.
-
Дайте отливке затвердеть, разбейте форму, чтобы извлечь отливку.
-
Очистить от песка, отшлифовать деталь, провести термообработку или механическую обработку, проверить.
Ключевое операционное отличие: при литье под давлением используются постоянные инструменты и формовка под высоким давлением, что способствует автоматизации; при литье в песчаные формы используются расходные формы и больше ручных этапов, но обеспечивается гибкость в выборе размера и сплава.
4. Совместимость материалов и сплавов
-
Литье под давлением чаще всего используется для цветных сплавов, которые имеют относительно низкую температуру плавления и хорошо заполняются под давлением, в первую очередь для цинка, алюминия и магния. Эти сплавы обеспечивают хорошую текучесть, тонкостенность и быстрое время цикла.
-
Литье в песчаные формы поддерживает гораздо более широкий набор материалов, включая черные сплавы, такие как серый и высокопрочный чугун, стали, бронзы и медные сплавы. Поскольку каждая песчаная форма является расходным материалом, процесс допускает более высокие температуры заливки и более реактивные сплавы.
Практическое примечание: Если в вашей конструкции необходимо использовать нержавеющую сталь или чугун из соображений прочности или износостойкости, то, как правило, более реалистичным вариантом является литье в песчаные формы. Если вам требуется большое количество легких алюминиевых деталей с тонкими стенками, то чаще всего лучше подходит литье под давлением.
5. Инструменты, сроки изготовления и экономика затрат
Инструментарий оказывает большое влияние на коммерческие решения.
Стоимость и срок службы инструмента
-
Конструкция и изготовление форм для литья под давлением обходятся дорого: часто стоимость прецизионных стальных инструментов составляет от десятков до сотен тысяч долларов США. Однако они выдерживают от нескольких тысяч до миллионов циклов, что позволяет распределить инвестиции при больших объемах производства.
-
Инструменты для литья в песчаные формы являются недорогими, поскольку формы изготавливаются из песка, а модели могут быть простыми деревянными, пластиковыми или металлическими формами. Для небольших партий и прототипов это сокращает время до получения первой детали и снижает начальные капиталовложения.
Стоимость одной детали по сравнению с объемом производства
Общая схема:
-
Небольшие объемы (от прототипа до нескольких сотен): литье в песчаные формы обычно имеет гораздо более низкую общую стоимость.
-
Средние объемы (от сотен до тысяч): точка безубыточности зависит от сложности детали, отделки и требуемого допуска.
-
Большие объемы (от тысяч до миллионов): литье под давлением обычно позволяет добиться гораздо более низкой стоимости одной детали благодаря высокой скорости цикла и многоразовым формам.
6. Точность размеров, допуски и повторяемость
-
Литье под давлением обеспечивает строгий контроль размеров и повторяемость, подходящую для прессованных сборок и компонентов, которые требуют постоянных сопрягаемых поверхностей. Типичные допуски для литых под давлением деталей могут находиться в диапазоне от ±0,1 мм до ±0,5 мм в зависимости от размера и характеристик.
-
Песчаные отливки демонстрируют большее рассеяние размеров из-за деформации формы, неравномерности уплотнения песка и сложностей с контролем усадки. Типичные допуски для песчаных отливок более широкие и часто требуют вторичной обработки критических поверхностей.
Влияние на дизайн: Если деталь должна иметь плотное прилегание без значительной механической обработки, литье под давлением позволит сэкономить на вторичных операциях при больших тиражах.
7. Обработка поверхности и вторичная обработка
-
Литые детали имеют гладкую поверхность и мелкие детали, что сокращает время на окончательную обработку. Поверхность может быть подготовлена к гальваническому покрытию или окраске с минимальной подготовкой.
-
Поверхности, отлитые в песчаных формах, более шероховатые и пористые из-за зернистой структуры формы; для придания им эстетичного вида или обеспечения точности изготовления их обычно необходимо подвергать дробеструйной обработке, шлифованию или механической обработке. Это увеличивает трудозатраты и время цикла изготовления готовых деталей.
Вторичные процессы, которые необходимо запланировать: механическая обработка, термообработка, гальваническое покрытие, окраска, испытание на герметичность, неразрушающий контроль. При проектировании песчаных форм на эти этапы часто выделяется больше средств.
8. Механические свойства и различия в микроструктуре
Маршрут литья влияет на скорость охлаждения и структуру зерна:
-
При правильной обработке литье под давлением часто обеспечивает более мелкую микроструктуру и меньшую газовую пористость благодаря быстрому заполнению и контролируемому затвердеванию под давлением. Это способствует улучшению механических свойств, таких как прочность на разрыв, для некоторых алюминиевых и цинковых сплавов.
-
Песчаные отливки могут иметь более крупные зерна и более высокую пористость, если не тщательно спроектировать сердечники, литниковые каналы и подводные каналы. Термообработка может улучшить свойства, но стабильность зависит от практики литейного производства.
Инженерное примечание: Для несущих критических деталей запросите у потенциальных поставщиков данные механических испытаний (на растяжение, прочность, удлинение) и укажите требуемые критерии приемки.
9. Свобода дизайна, сложность и внутренние особенности
-
Литье в песчаные формы отлично подходит для сложных форм, больших сечений и внутренних полостей, созданных с помощью стержней. Легко создавать единичные или индивидуальные геометрические формы без дорогостоящей смены инструментов.
-
Литье под давлением хорошо справляется со сложной внешней геометрией и тонкими стенками, но внутренние поднутрения и сложные сердечники увеличивают стоимость и сложность пресс-формы. Вставки и многокомпонентные пресс-формы могут удовлетворить эти потребности, но повышают затраты на инструменты.
Практическое правило: Используйте литье в песчаные формы, когда размер или сложность детали требуют гибкой работы с сердечником или когда стоимость и график не позволяют использовать сложную форму.
10. Объем производства, время цикла и масштабируемость
-
Циклы литья под давлением короткие и высоко повторяемые, часто измеряемые в секундах до нескольких десятков секунд на один выстрел, что способствует массовому производству. Автоматизация снижает затраты на рабочую силу на одну деталь.
-
Время цикла литья в песчаные формы более длительное, поскольку формы изготавливаются и разрушаются; процесс в большей степени ориентирован на партии и менее подходит для непрерывных автоматизированных циклов. Он остается эффективным для умеренных объемов и очень крупных изделий, для которых использование штампов нецелесообразно.
11. Соображения, касающиеся окружающей среды, здоровья и рабочего места
-
Литье под давлением требует обслуживания форм и обращения со смазочными материалами и расплавленным металлом под высоким давлением; вентиляция и контроль выбросов дыма имеют решающее значение. Смазочные материалы для форм и покрытия форм должны контролироваться с целью ограничения выбросов.
-
При литье в песчаные формы образуется отработанный песок, который может потребовать регенерации, связующие вещества, требующие обработки, и меры по контролю за пылью. Литейные заводы часто используют системы регенерации песка, утилизации отработанного тепла и фильтрации.
Точка устойчивости: Многие современные литейные заводы регенерируют и повторно используют песок, а также рекуперируют энергию, а цехи литья под давлением перерабатывают металл, но при этом должны решать проблемы утилизации отходов и износа форм.
12. Контроль качества, испытания и корректирующие меры
Общие этапы контроля качества для обоих:
-
Контроль размеров (CMM, измерительные приборы).
-
Визуальный осмотр и устранение дефектов поверхности.
-
Испытание давлением или герметичностью для деталей, содержащих жидкость.
-
Неразрушающий контроль (рентгеновский, ультразвуковой) для выявления внутренних дефектов.
-
Механические испытания образцов (растяжение, твердость).
-
Металлургический анализ микроструктуры и содержания включений.
Литье под давлением использует преимущества датчиков, которые контролируют параметры и температуру в процессе производства; литье в песчаные формы в большей степени полагается на опыт управления процессом и отбор проб.
13. Типичные области применения и примеры из промышленности
-
Литье под давлением: корпуса электрооборудования, корпуса разъемов, рамы оптических корпусов, кронштейны для автомобильных трансмиссий и двигателей (где допустимо использование цветных металлов), компоненты потребительских товаров.
-
Литье в песчаные формы: корпуса насосов, блоки и головки двигателей из чугуна, крупные клапаны, компоненты тяжелой техники, прототипы литейных изделий для аэрокосмической промышленности, требующие использования специальных сплавов.

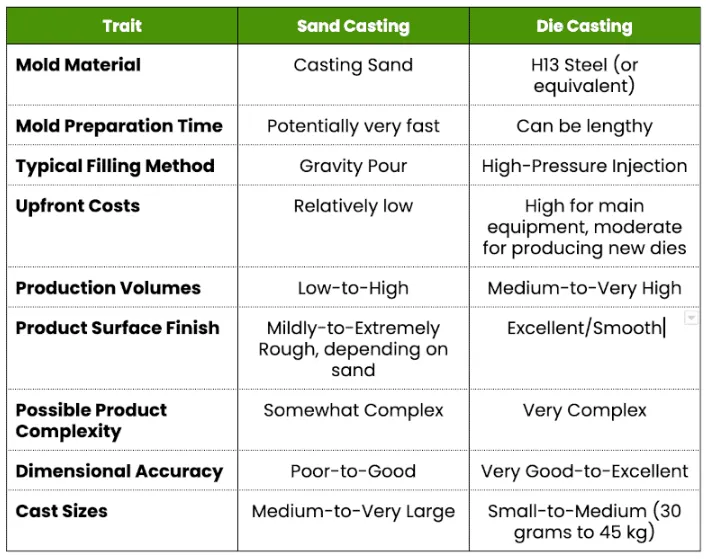

14. Матрица практических решений
В таблице ниже представлены решения по основным факторам выбора.
| Драйвер выбора | Когда выбирать литье под давлением | Когда выбирать литье в песчаные формы |
|---|---|---|
| Объем производства | Очень высокая скорость работы с повторяемостью | Небольшие и средние тиражи или единичные заказы |
| Требуемый допуск | Жесткие допуски, минимальная обработка | Свободные допуски, ожидается механическая обработка |
| Отделка поверхности | Гладкая, минимальная отделка | Грубый, требует доработки |
| Выбор сплава | Цветные металлы (Al, Mg, Zn) | Широкий ассортимент, включая черные металлы |
| Размер детали | От малого до среднего | От небольшого до очень большого |
| Первоначальные затраты | Высокая стоимость штампа | Низкая стоимость шаблона/формы |
| Сложность конструкции | Внешние детали, тонкие стенки | Сложные сердечники, большие полости, вставки. |
| Время изготовления первой детали | Длинный (изготовление штампов) | Короткая (шаблонная или прямая песчаная форма) |
(Источники объединены на основе отраслевых справочных материалов.)
15. Примеры сценариев «стоимость за деталь»
Таблица: Пример расчета безубыточности (цифры приведены в качестве примера; для получения точных данных обратитесь за котировками)
| Объем (шт.) | Предполагаемая стоимость матрицы в долларах США | Песчаный узор / инструменты USD | Ориентировочная стоимость литья под давлением одной детали (долл. США) | Ориентировочная стоимость одной детали, отлитой в песчаной форме (долл. США) | Рекомендуемый процесс |
|---|---|---|---|---|---|
| 100 | 60,000 | 1,500 | 600.00 | 120.00 | Литье в песчаные формы |
| 1,000 | 60,000 | 1,500 | 60.00 | 70.00 | Литье в песчаные формы или литье под давлением в зависимости от отделки |
| 10,000 | 60,000 | 1,500 | 10.00 | 40.00 | Литье под давлением |
| 100,000 | 60,000 | 1,500 | 1.50 | 30.00 | Литье под давлением |
Как использовать: Запросите предложения от обоих типов поставщиков, включите в них расходы на отделку и проверку, а также рассчитайте общую стоимость с учетом доставки для всего ожидаемого объема производства.
16. Контрольный список для выбора процесса (практический)
-
Подтвердите окончательный материал и необходимость использования черных сплавов.
-
Определите критические размеры и допустимые допуски.
-
Оценить годовой объем производства и ожидаемый спрос в течение срока службы.
-
Проверьте максимальную и минимальную толщину стенки.
-
Оцените, нужны ли тонкие стенки, мелкая текстура или встроенные выступы.
-
Определите все внутренние полости, которые требуют установки сердечников или вставок.
-
Бюджет на инструменты, вторичную обработку и финишную обработку.
-
Учитывайте время доставки первых деталей и скорость вывода на рынок.
17. Таблицы, помогающие инженерам и закупщикам
Таблица A: Краткий обзор совместимости материалов
| Семейство материалов | Типичная совместимость литья под давлением | Типичная совместимость литья в песчаные формы |
|---|---|---|
| Алюминиевые сплавы | Высокий | Высокий |
| Цинковые сплавы | Очень высокий | Ограниченный |
| Магниевые сплавы | Высокий | Ограниченный |
| Медь / бронза | Ограниченный | Высокий |
| Железо / сталь | Не подходит | Очень высокий |
| Нержавеющие стали | Не подходит | Очень высокий |
Таблица B: Типичные классы допуска (ориентировочные)
| Процесс | Типичный линейный допуск на 100 мм |
|---|---|
| Высококачественное литье под давлением | от ±0,05 до ±0,2 мм |
| Типичное литье под давлением | от ±0,1 до ±0,5 мм |
| Типичное литье в песчаные формы | от ±0,5 до ±2,0 мм |
(Точные допуски для конкретных геометрических форм уточняйте у поставщика.)
18. Практические советы по снижению затрат и рисков
-
При литье под давлением уделяйте время проектированию с учетом технологичности: добавляйте соответствующие углы наклона, обеспечивайте равномерную толщину стенок и рассмотрите возможность использования ребер и выступов, которые подходят для потока металла.
-
При литье в песчаные формы тщательно планируйте литьевые каналы и подпочки, чтобы минимизировать дефекты усадки и сократить объем механической обработки. Используйте инструменты моделирования для обоих методов, чтобы прогнозировать заполнение, усадку и пористость.
-
Рассмотрите гибридные подходы: используйте литье в песчаные формы для больших базовых форм, а затем обрабатывайте и собирайте более мелкие литые подкомпоненты, или используйте литье в постоянные формы для средних партий, когда это целесообразно.
19. Распространенные ошибки и как их избежать
-
Выбор литья под давлением для неподходящего сплава, что вынуждает проводить дорогостоящие корректировки процесса. Решение: заранее подтвердить варианты сплавов.
-
Недооценка вторичной обработки деталей, отлитых в песчаных формах. Решение: включить в смету расходы на доработку и проверку прототипов.
-
Игнорирование сроков изготовления инструментов в графиках проектов. Решение: включить сроки изготовления штампов в план программы и рассмотреть возможность быстрого прототипирования для ранней валидации.
20. Окончательный практический процесс принятия решений
-
Вам нужны черные металлы или высокотемпературные сплавы? Если да, выбирайте литье в песчаные формы.
-
Ожидаемый годовой объем очень высокий, а размер детали соответствует мощности литьевой машины? Если да, выберите литье под давлением.
-
Требуются ли жесткие допуски и отличная обработка поверхности без тяжелой механической обработки? Если да, выберите литье под давлением.
-
Стоимость первой детали важнее, чем стоимость последующих деталей? Если да, выберите литье в песчаные формы.
Если все еще не уверены, создайте небольшую пробную партию с помощью литья в песчаные формы, одновременно запросив расценки на штампы для серийного производства.
Литье в песчаные формы по сравнению с литьем под давлением: FAQ по стратегическому процессу
1. Какой процесс обеспечивает наилучшую точность размеров?
2. Можно ли использовать литье под давлением для изготовления очень крупных деталей?
3. Какой процесс дешевле для 500 штук?
4. Существуют ли ограничения по сплавам для литья под давлением?
5. Нужно ли обрабатывать литые детали?
6. Является ли пористость более серьезной проблемой для отливок из песка?
7. Какой процесс быстрее для больших объемов?
8. Как выбрать, нужны ли тонкие стены?
9. Можно ли изготавливать прототипы методом литья под давлением?
10. Какой процесс лучше подходит для сложных внутренних полостей?
Литье в песчаные формы с помощью песчаные керны обычно обеспечивает большую свободу при создании глубоких, подрезанных или сложных внутренних полостей. При литье под давлением для создания сложных внутренних элементов требуются подвижные направляющие или жертвенные сердечники, что значительно увеличивает стоимость и сложность литья.
Заключительные замечания для закупщиков и инженеров
Выбор между литьем под давлением и литьем в песчаные формы не является однозначным решением. Оцените потребности в материалах, масштаб, геометрию детали, сроки изготовления и общую стоимость с доставкой. Используйте прототипы для проверки функциональности, а затем увеличьте масштаб инструментов после окончательного утверждения конструкции. Если у вас есть сомнения, запросите у поставщиков как прототипы, изготовленные методом литья в песчаные формы, так и предложения по литью под давлением, чтобы вы могли сравнить технические характеристики и экономическую эффективность в реальных условиях производства.
