일관된 고품질 알루미늄 주조를 위해서는 정밀한 용융 온도 제어, 엄격한 청결 및 수소 제거, 올바른 합금 취급, 적합한 용광로 및 이송 장비에 우선순위를 두어야 합니다. 가스 제거, 플럭싱, 여과, 온도 프로파일링 및 안전한 취급을 포함하는 체계적인 용융 루틴은 낮은 다공성, 신뢰할 수 있는 기계적 특성 및 예측 가능한 미세 구조를 갖춘 반복 가능한 주조품을 생산합니다.
빠른 정의 및 핵심 물리학
-
녹는점: 순수 알루미늄은 660.32°C(1220.58°F)에서 녹습니다. 합금 시스템은 하나의 급격한 온도가 아닌 녹는 범위가 있으며, 많은 주조 합금은 섭씨 수십도 이상에서 응고됩니다.
-
수소의 용해도: 녹은 알루미늄은 수소를 녹이고, 응고되면 수소가 기공과 수축 결함을 형성할 수 있습니다. 용존 수소 제거 는 사운드 캐스팅에 필수적입니다.
-
산화막 및 내포물: 알루미늄은 용융 표면에 떠다니는 끈질긴 산화물(알루미나)을 형성하여 불순물과 가스를 포획할 수 있습니다. 적절한 스키밍, 플럭싱, 및 필터링 산화물 관련 결함을 줄입니다.
용융 금속 품질이 주조품에 중요한 이유
주조 품질을 결정하는 가장 큰 요인은 용융 알루미늄이 부어지는 순간의 상태입니다. 최종 주조 성능에 영향을 미치는 변수에는 수소 수준, 함유량, 합금 조성 정확도, 주입 시 과열, 열 균일성 등이 있습니다. 용융 품질이 좋지 않으면 다공성, 콜드 셧, 표면 결함 및 기계적 특성 산란이 발생합니다. 용융 처리에 투자하면 스크랩, 가공 공차 및 고객 반품이 줄어듭니다.
주조에 사용되는 일반적인 알루미늄 합금 개요
파운드리는 일반적으로 다음과 같은 주조 합금 제품군을 사용합니다:
-
Al-Si(실리콘) 합금예: A356, A319- 우수한 주조성 및 기계적 균형.
-
Al-Si-Mg용액 및 노화 후 A356-T6과 같은 열처리 가능 합금.
-
Al-Cu강도가 높으며, 기계적 특성이 중요한 경우에 사용됩니다.
-
고실리콘 및 특수 합금 마모 또는 온도 상승에 대비하세요.
합금 선택은 용융 온도 범위, 필요한 용융 처리, 권장 주입 온도에 영향을 미칩니다. 합금 데이터시트와 표준 사양은 목표 조성 및 허용 오차를 안내해야 합니다.
용융의 기본: 온도, 열 입력 및 타이밍
주요 온도 개념
-
리퀴더스와 솔리더스: 합금은 액상(마지막 고체가 녹는 곳)과 고체(첫 번째 고체가 형성되는 곳)가 있습니다. 리퀴더스 위에서 작업하면 완전한 액체 풀을 보장합니다. 일반적인 생산 관행은 충전을 위한 유동성을 보장하기 위해 리퀴더스 위의 적당한 과열을 목표로 하지만 가스 픽업이나 과도한 산화를 증가시킬 정도로 높지 않도록 합니다.
-
따르는 온도: 합금 및 주조 방법에 따라 다릅니다. 일반적인 범위: 합금 및 주조 방법에 따라 610°C ~ 730°C. 아래 표는 권장 범위(업계 일반)를 제공합니다.
열 입력 및 용융 시간
-
인덕션 퍼니스, 반향로, 도가니 퍼니스 및 가스 연소 장치는 각각 특징적인 용융 속도와 에너지 효율을 가지고 있습니다. 인덕션 퍼니스는 일반적으로 빠르고 깨끗한 용해와 우수한 제어 기능을 제공합니다. 일반적인 유도 용해 사이클은 산화와 수소 흡수를 제한하기 위해 높은 과열에서 시간을 최소화하도록 설계되었습니다.
용광로 및 용융 장비: 비교 및 선택
올바른 용융 및 유지 장비를 선택하는 것은 규모, 합금 혼합, 에너지 비용, 필요한 용융 청결도, 환경 규제에 따라 달라집니다. 아래는 실제 비교입니다.
주요 유형
-
인덕션 퍼니스전자기 가열; 높은 에너지 효율, 엄격한 온도 제어, 용광로 내부의 낮은 배기가스 배출, 간편한 자동화. 올바른 전력 등급으로 최대 톤수까지 대부분의 알루미늄 생산에 적합합니다.
-
잔향로용융 및 유지용 대형 파운드리에서 일반적으로 사용됩니다. 충전 유연성은 좋지만 인덕션에 비해 산화 및 드로스가 더 높을 수 있습니다.
-
도가니로(가스 또는 전기)규모가 작고, 작동이 간단하며, 상점 및 특수 용해에 사용됩니다. 가스 연소 도가니 용광로는 적절한 배기 및 충전으로 설계하면 높은 용융 속도를 제공할 수 있습니다.
-
진공 유도 용융(VIM)극도로 깨끗한 금속 또는 가스 함량 조절이 필요한 경우에 사용됩니다. 일반 주조에서는 드물지만 항공우주 및 중요 애플리케이션에는 필수적입니다.
(이 글 뒷부분의 퍼니스 비교 표를 참조하여 나란히 요약하세요.)
중요한 액세서리
-
용융 금속 이송 시스템래들, 틸팅로, 단열 및 제어식 주입 게이트가 있는 툰디시 시스템은 열 손실과 재산화를 줄여줍니다.
-
온라인 정화 장치용광로와 금형 사이에 장착된 인라인 디가서 및 세라믹 필터는 주입 직전에 수소와 비금속을 제거할 수 있습니다. LARS 및 온라인 로터리 디가서와 같은 시스템은 고품질 작업의 표준입니다.
용융 준비: 충전 계획, 합금 실습 및 스크랩 처리
신중한 충전 계획은 재용융 주기를 줄이고, 오염을 최소화하며, 목표 구성을 보장합니다.
-
충전 순서저융점 성분으로 시작하여 정밀한 화학을 위해 마스터 합금을 추가하고 융점이 높은 오염 물질을 최소화합니다. 용융 관행은 국부적 과열과 과도한 산화를 방지하는 합금 원소를 양과 순서대로 첨가하는 것을 선호해야 합니다. 실용적인 작업장 규칙에는 수분과 유기물을 제거하기 위한 스크랩 예열, 도장 또는 코팅된 재료 분리, 소스 화학 추적 등이 포함됩니다.
-
합금 검증중요한 부품을 주조하기 전에 배치에 대한 분광기 샘플링을 사용하여 구성이 사양에 맞는지 확인합니다. 배치의 추적성을 유지합니다.
-
드로스 관리드로스를 자주 탈지합니다. 드로스는 산화물, 금속 간 물질, 갇힌 공기를 포함하고 있으며 다시 유입되면 용융 품질을 저하시킵니다. 적절한 스키밍 도구, 도가니 설계 및 기울기 인체공학적 설계를 통해 더 깨끗한 용융물을 얻을 수 있습니다.
용융물 세척: 플럭스, 회전식 가스 제거 및 여과
용융 알루미늄 세척은 용존 수소, 산화물 및 비금속 함유물, 원치 않는 화학 오염 물질 등 크게 세 가지 문제를 해결합니다.
가스 제거 방법
-
로터리 탈기기를 사용한 가스 퍼징: 회전하는 임펠러가 불활성 가스(일반적으로 아르곤, 질소 또는 혼합물)를 작은 기포 형태로 주입하고, 이 기포가 수소를 포집하여 표면으로 상승하여 빠져나갑니다. 이는 캐스트 하우스에서 가장 널리 사용되는 실용적인 방법입니다. 효율성은 버블 크기, 혼합 에너지 및 체류 시간에 따라 달라집니다.
-
플럭스 정제 및 소금: 염화물과 불화물이 포함된 고체 플럭스는 화학 작용을 결합하여 산화물을 부유시키고 수소가 플럭스 층으로 빠져나갈 수 있도록 도와줍니다. 작업자의 안전과 환경 규정 준수를 위해 주의해서 사용하세요. 플럭스 화학 물질에는 일반적으로 정제 또는 분말로 형성된 염소 및 불소 염이 포함되어 있습니다.
-
진공 가스 제거용융물 위의 주변 압력을 낮추면 용해된 수소가 용출되도록 유도합니다. 특수 또는 중요한 응용 분야에 사용되며 종종 교반과 함께 사용됩니다.
필터링
세라믹 폼 필터, 접착식 세라믹 필터, 천 필터는 이송 중 또는 턴디쉬에서 이물질과 슬래그 입자를 제거합니다. 인라인 여과는 업스트림 가스 제거와 함께 사용할 때 가장 효과적입니다. 금형 바로 앞에 필터를 설치하면 불순물의 재유입을 방지할 수 있습니다. 애드테크 스타일의 온라인 정화 장치는 일반적으로 한 라인에서 가스 제거와 여과를 결합합니다.
실용적인 참고 사항
-
수소 측정기 또는 테스트 샘플(RPT 또는 저온 챔버 다공도 검사)을 통해 가스 제거 효과를 모니터링하여 충분한 처리가 이루어졌는지 확인해야 합니다. 주기적인 공정 검증을 통해 스크랩 믹스 및 합금에 맞게 가스 제거 매개변수를 조정합니다.

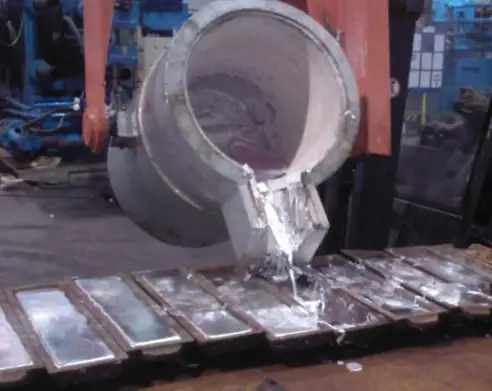

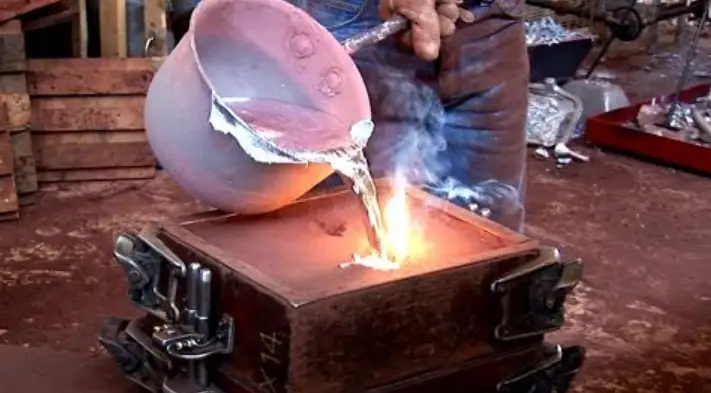

용융물 이송, 붓기 연습 및 게이팅/라이저 기본 사항
쏟아지는 고려 사항
-
난기류 최소화난기류는 공기를 가두어 산화를 촉진하고 포획을 일으킵니다. 난류를 줄이기 위해 잘 설계된 주입 스파우트, 부드러운 게이팅, 바닥 주입 또는 제어식 턴디쉬 방식을 사용하세요.
-
붓는 온도완전한 금형 충진 및 공급이 가능한 최소 주입 온도를 선택합니다. 과도한 과열은 가스 용해도와 산화물 형성을 증가시킵니다.
게이팅 및 상승
-
적절한 게이팅 설계는 안정적이고 층류적인 충진을 유지하고 결함을 줄입니다. 조기 동결을 방지하는 크기의 인게이트를 사용하고 응고 수축을 공급하는 라이저를 사용합니다. 게이팅 설계는 주조 형상, 합금 및 주입 속도와 일치해야 합니다.
열 손실 및 단열
-
단열 국자와 이송 라인을 사용하여 용광로와 금형 사이의 열 손실을 제한합니다. 적절한 경우 예열된 몰드 또는 단열 칠을 사용하면 원하는 응고 프로파일을 유지하는 데 도움이 됩니다.
프로세스 제어: 샘플링, 온도 프로파일링 및 기록 보관
강력한 프로세스 제어 시스템은 변동성을 줄여줍니다.
-
샘플링 빈도정의된 간격의 화학물질 샘플링과 용융 금속 온도 로깅은 핵심 제어 기능입니다. 대량 실행의 경우 자동화된 분광계와 온도 프로브가 실시간 피드백을 제공합니다.
-
온도 매핑충전 시, 합금 첨가 후, 처리 후, 주입 시 용융 온도를 기록합니다. 로그를 유지하여 공정 변화와 결함 추세의 상관관계를 파악합니다.
-
품질 지표수소 ppm, 포함 지수, 기계적 테스트 시편(인장, 경도) 및 다공성 측정값을 추적해야 합니다. 데이터에 따라 가스 제거 매개변수 또는 플럭싱 일정을 조정합니다. LARS 및 기타 정화 시스템과 같은 시스템은 이러한 지표를 개선하는 데 사용됩니다.
안전, 환경 및 규제 고려 사항
알루미늄을 녹이는 작업에는 엄격한 관리가 필요한 고온과 화학 약품이 사용됩니다.
-
개인 보호 장비알루미늄 열 화상 및 용융 금속이 튀는 경우 알루미늄 처리된 의복, 안면 보호대, 장갑, 내열 부츠가 필요합니다.
-
플럭스 처리많은 플럭스에는 가열 시 유해한 연기를 방출할 수 있는 염화물과 불소가 포함되어 있습니다. 국소 배기 환기, 먼지 제어 및 작업자 교육을 제공하세요.
-
잔여물 및 폐기물찌꺼기는 회수 가치가 있지만 오염되면 위험한 흐름입니다. 현지 폐기물 규정을 준수하고 찌꺼기 재활용 또는 처리를 시행하세요.
-
연기 제어용광로 및 보유 장치는 배출 기준을 충족하기 위해 적절한 스택 및 포집이 필요합니다. 배출을 염두에 두고 용광로 유형과 연소 제어를 선택합니다.
실용적인 문제 해결 체크리스트
다공성 또는 내포물이 나타나는 경우:
-
부을 때 용융 온도를 확인하고 권장 범위와 비교합니다.
-
수소 레벨을 확인하고 가스 제거 로그를 검토합니다.
-
게이트에 난기류나 산화물 재침투가 있는지 검사합니다.
-
필터 무결성 및 올바른 필터 미디어를 확인합니다.
-
스크랩 출처와 최근 충전 구성을 검토합니다.
테이블
표 1: 일반적인 주조 합금의 일반적인 용융 및 주입 온도 범위
| 합금 제품군 | 일반적인 액체 범위(°C) | 일반적인 붓는 온도(°C) | 참고 |
|---|---|---|---|
| 순수 알루미늄(참조) | 660 | 680~700 | 순수 금속 기준선. |
| A356(Al-Si-Mg) | ~585 ~ 615 | 610~680 | 좋은 채우기를 위해서는 적당한 과열이 필요한 경향이 있습니다. |
| A319 / A356 제품군 | ~565 ~ 615 | 610 ~ 730 | 주조 두께와 공정에 따라 다릅니다. |
| Al-Cu 합금 | 500~640(변동 가능) | 650 ~ 730 | 공급성을 위해 더 높은 주입 온도가 필요할 수 있습니다. |
| 고순도 실리콘 합금 | 변수 | 650 ~ 750 | 유동성은 높지만 과열에 민감합니다. |
(합금 데이터시트를 사용하여 등급 및 주조 형상에 대한 정확한 값을 설정합니다.)
표 2: 알루미늄 용해 용광로 유형 비교
| 용광로 유형 | 강점 | 제한 사항 | 일반적인 애플리케이션 |
|---|---|---|---|
| 인덕션 퍼니스 | 빠르고, 에너지 효율적이며, 깨끗하고, 정밀한 제어 | 더 높은 자본 비용, 코일 유지보수 | 엄격한 제어가 필요한 중대형 파운드리. |
| 잔향로 | 대용량 배치 용량, 유연한 충전 | 더 높은 산화, 드로스 형성 | 대용량 용해 및 유지. |
| 도가니로(가스/전기) | 소규모 규모를 위한 단순하고 낮은 자본 투자 | 수동 조작, 낮은 처리량 | 소규모 상점, 특수 합금. |
| 진공 인덕션 | 매우 깨끗한 용융, 낮은 가스 | 매우 높은 비용과 복잡성 | 항공우주, 핵심 부품. |
표 3: 일반적인 용융 처리 워크플로 및 권장 체크포인트
| 단계 | 확인해야 할 사항 | 허용되는 기준 / 조치 |
|---|---|---|
| 요금 계획 | 스크랩 준비, 습기, 코팅 | 오염된 품목을 제거하고 스크랩을 말립니다. |
| 초기 용융 | 액체 온도 | 합금별 리퀴더스 범위 도달 |
| 합금 추가 | 구도 제어 | 추가 후 분광기 점검 |
| 가스 제거 | 수소 ppm 또는 기준 테스트 | 허용될 때까지 회전 속도/가스 흐름을 조정합니다. |
| 플럭싱 및 스키밍 | 표면 청결도 | 드로스 제거 및 깨끗한 플럭스 커버 유지 |
| 필터링 | 필터 무결성 | 흐름이 느려지거나 바이패스가 감지되면 교체하세요. |
| 붓기 | 온도 및 난기류 부어주기 | 난기류 최소화; 목표 주입 온도 |
온라인 가스 제거 및 여과 구현에 대한 실용적인 참고 사항
최신 파운드리는 회전식 가스 제거 장치와 세라믹 필터를 직렬로 결합하여 금형 충전 전에 가장 깨끗한 용융물을 생산합니다. 온라인 정화 장치는 가열로와 성형 스테이션 사이에 장착되는 소형 모듈에 가열, 가스 제거 및 필터링 기능을 통합합니다. 이러한 시스템은 유지 시간을 단축하고 재작업을 줄이며 스크랩을 줄입니다. 예시 및 공급업체 시스템은 기포 매개 수소 제거와 고형물의 기계적 여과라는 동일한 열역학적 원리를 따릅니다.
Aluminum Melting & Quality Control FAQ
1. What temperature should I melt aluminum to for casting?
2. What is the most effective way to remove hydrogen?
3. Which furnace type gives the cleanest aluminum melt?
4. How often should I sample melt chemistry?
5. Are fluxes harmful to operators or the environment?
6. What filtration media are recommended for aluminum?
7. How do I reduce dross formation?
- Limit excessive superheat (stay below 780°C if possible).
- Reduce melt turbulence during transfer.
- Use insulating covers or nitrogen blankets to limit air contact.
- Skim the surface frequently with coated tools.
8. Is vacuum degassing necessary for automotive castings?
9. How long can molten aluminum be held before pouring?
10. What records ensure melt traceability?
- Charge Mix: Ratio of ingot to internal scrap.
- Process Temps: Furnace, degassing, and pour temperatures.
- Lab Results: Spectrometer chemistry and RPT gas levels.
- Consumables: Batch numbers for filters and rotors used.
권장 사항 닫기
-
용융 시트 표준화 각 합금의 전하 구성, 목표 온도, 가스 제거 매개변수, 여과 단계를 캡처합니다.
-
강력한 용융 세척 방법에 투자하세요. (로터리 탈기 장치와 세라믹 여과 장치)를 먼저 사용해 보고 더 복잡한 시스템을 구입하세요. 수소 분석으로 검증하세요.
-
열차 운영자 안전한 플럭스 취급 및 스키밍 실습을 위해 노력합니다. 장비만큼이나 작업자의 기술도 중요합니다.
-
로그 및 검토 생산 데이터를 매월 분석하여 드로스, 수소 또는 화학적 변화의 추세를 파악하세요. 담당 처리 또는 스크랩 분리에서 수정 조치를 취하세요.
