Si en estos momentos estás comparando hornos industriales de fusión de aleaciones de aluminio, aquí tienes la respuesta breve antes de entrar en detalles técnicos: el mejor horno para tu actividad depende de tres factores que son más importantes que la reputación de la marca o el precio: tu volumen de producción, los tipos específicos de aleación que procesas y tu estructura de costes energéticos. En AdTech, llevamos años fabricando y solucionando problemas en hornos de fusión para fundiciones, plantas de extrusión y operaciones de fundición a presión en distintos climas y redes eléctricas, y la tendencia es constante. Un horno de lotes de 500 kg optimizado para llantas de aluminio A356 funciona muy mal cuando se intenta procesar en él lingotes de 6061. Un horno reverberante que ahorra combustible en una planta con gas natural barato se convierte en un lastre en una instalación que paga tarifas eléctricas industriales. No existe un único horno “óptimo”, sino solo la combinación adecuada entre el diseño del equipo y sus necesidades metalúrgicas y operativas reales.

Si tu proyecto requiere el uso de un horno de fusión de aleaciones de aluminio, puedes Contacto para obtener un presupuesto gratuito.

¿Qué es un horno de fusión industrial de aleaciones de aluminio y cómo funciona?

Un horno industrial de fusión de aleaciones de aluminio es una cámara calentada diseñada para licuar el aluminio y sus aleaciones con el fin de utilizarlos en procesos de fundición, extrusión o aleación. El horno aplica energía térmica controlada, procedente de gas natural, electricidad o campos de inducción, para elevar la temperatura del material de carga de aluminio sólido por encima de su punto de fusión (aproximadamente 660 °C para el aluminio puro, aunque varía en función de las aleaciones), al tiempo que controla la oxidación, la formación de escorias y la uniformidad de la temperatura.

El principio de funcionamiento parece sencillo, pero la ingeniería que hay detrás no lo es. El aluminio se oxida rápidamente cuando está fundido, formando una capa de escoria que retiene el metal y reduce el rendimiento. Un horno bien diseñado minimiza la exposición de la superficie al oxígeno, controla el patrón de llama o de inducción para evitar puntos calientes y mantiene una temperatura constante dentro de un margen estrecho, normalmente de más o menos 5 °C para aplicaciones de fundición de precisión.

Hemos observado que los clientes que se inician en la fundición de aluminio suelen dar por sentado que el horno solo tiene que “calentarse lo suficiente”. En la práctica, el perfil térmico es tan importante como la temperatura máxima. Un horno que sobrecalienta una zona mientras que otra se queda sin calentar lo suficiente provoca una estructura de grano irregular en el producto fundido final, algo que el control de calidad detecta en fases posteriores del proceso, pero que siempre se remonta al diseño del horno.

Componentes básicos presentes en casi todas las unidades industriales

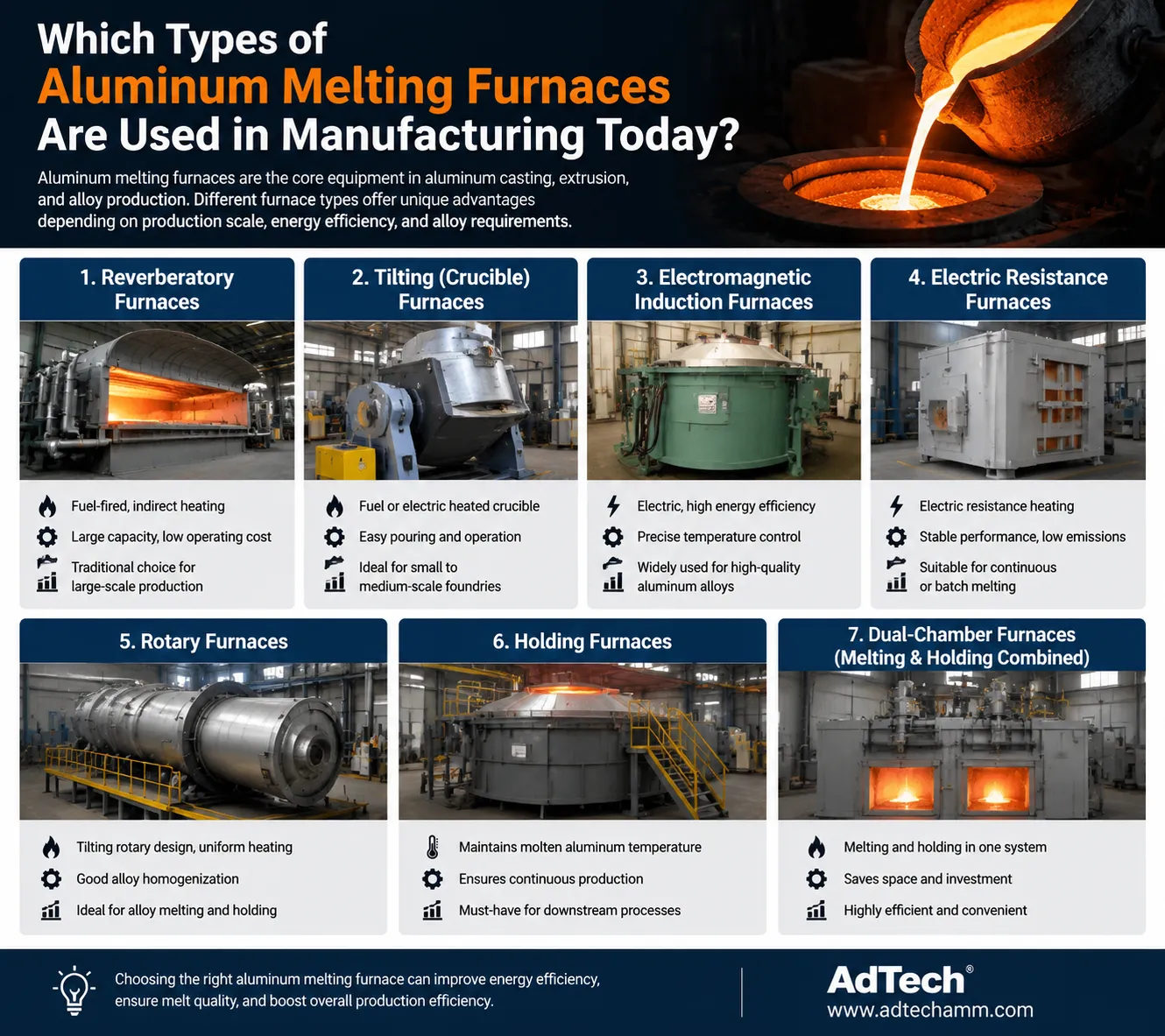

¿Qué tipos de hornos de fusión de aluminio se utilizan actualmente en la industria manufacturera?

Existen cinco categorías de hornos que predominan en la fundición industrial de aluminio, y cada una de ellas resuelve un problema de producción distinto.

Hornos de reverberación Utilizan el calor radiante y convectivo de los quemadores situados sobre el baño de metal. Procesan grandes volúmenes de forma eficiente, a menudo entre 5 y 50 toneladas por lote, lo que las convierte en un sistema habitual en las plantas de aluminio primario y en las grandes fundiciones. La desventaja es la pérdida de metal por oxidación, que suele ser entre un 2 % y un 5 % superior a la de los métodos de inducción.

Hornos de inducción Generan calor mediante campos electromagnéticos que inducen corrientes parásitas directamente en el metal. Las recomendamos para operaciones en las que se priorice la pureza del metal fundido y el control preciso de la aleación, ya que no hay contacto directo con la llama y se produce menos oxidación. Su coste inicial es mayor y consumen más electricidad por tonelada, pero recuperan el valor gracias a la reducción de la pérdida de metal y a unos tiempos de ciclo más rápidos para lotes más pequeños.

Hornos de crisol funcionan mediante un recipiente (crisol) que contiene el metal y que se calienta externamente mediante gas o resistencias eléctricas. Son adecuadas para talleres de pequeña envergadura, la fundición de prototipos y operaciones de fusión de menos de 500 kg por ciclo. Constituyen la puerta de entrada para muchos pequeños fabricantes, ya que el coste de inversión es asequible.

Hornos de torre colocar una sección de fusión debajo de una cámara de precalentamiento, aprovechando el calor residual para calentar el material de carga entrante antes de que caiga en la masa fundida. Este diseño permite recuperar la energía térmica que, de otro modo, se desperdiciaría, reduciendo el consumo de combustible en aproximadamente un 15-20 % en comparación con las unidades reverberatorias independientes.

Fusores en pila Son una variante compacta que se utiliza a menudo en operaciones de fundición a presión en las que el espacio disponible es limitado y la fusión continua y bajo demanda es más importante que el tamaño de los lotes.

Hemos instalado y realizado el mantenimiento de unidades de las cinco categorías, y, sinceramente, las conversaciones sobre los hornos de torre son en las que dedicamos más tiempo a informar a los compradores. La gente ve las cifras de ahorro de combustible y quiere cambiar de inmediato, pero el diseño de la torre requiere más altura libre (espacio vertical) de la que permiten la mayoría de las distribuciones de las plantas existentes sin modificaciones estructurales.

¿Cuánta energía consume realmente un horno de fundición de aluminio?

Esta pregunta surge en casi todas las conversaciones comerciales que mantenemos, y la respuesta sincera implica más variables de las que la mayoría de los proveedores admiten. La energía teórica de fusión del aluminio es de aproximadamente 0,75 a 0,8 kWh por kilogramo, lo que incluye el calor necesario para elevar el aluminio sólido hasta su punto de fusión, más el calor latente de fusión. Los hornos reales nunca alcanzan esa cifra debido a las pérdidas de calor a través de las paredes refractarias, los gases de combustión, las aperturas de las puertas y el tiempo de mantenimiento antes del vertido.

El consumo real suele oscilar entre 1,0 y 1,8 kWh por kilogramo en el caso de los hornos de inducción eléctricos, mientras que el equivalente alimentado con gas (medido en termias o metros cúbicos convertidos a su equivalente en kWh) suele registrar un consumo energético total entre un 20 % y un 40 % superior, ya que la eficiencia de combustión rara vez supera el 60-70 % en los diseños reverberantes, frente al 95-98 % de conversión de energía eléctrica en térmica que ofrecen los sistemas de inducción.

El año pasado realizamos un análisis comparativo para un cliente que estaba pasando de una unidad reverberatoria antigua a un horno de torre, y la factura de combustible se redujo casi un 18 % en el primer trimestre, debido principalmente a que la fase de precalentamiento redujo la carga de trabajo del quemador. Dicho esto, su competidor, situado más abajo en la misma calle y con un elevado consumo eléctrico, que utiliza hornos de inducción, ya había logrado unos costes energéticos por tonelada similares años antes, a pesar de pagar más por kWh, simplemente porque la inducción desperdicia muy poco calor.

¿A qué temperatura hay que fundir correctamente las aleaciones de aluminio?

El aluminio puro se funde a 660,3 °C, pero casi nadie funde aluminio puro a escala industrial. Las aleaciones modifican el intervalo de fusión en función de su composición, y es importante conocer este intervalo porque el sobrecalentamiento degrada las propiedades de la aleación y supone un desperdicio de energía, mientras que el calentamiento insuficiente provoca una fusión incompleta y una mala calidad del vertido.

Por lo general, fijamos las temperaturas de colada entre 40 y 80 °C por encima del punto de liquidus de la aleación para mantener la fluidez durante el trasvase y la colada, pero sin que sean tan altas como para que la absorción de hidrógeno y el engrosamiento del grano se conviertan en problemas. Es aquí donde la calidad del control del horno marca la diferencia entre un equipo bueno y uno mediocre. Un horno con un termopar mal calibrado podría indicar 720 °C cuando la temperatura real del baño es de 745 °C, y con el paso de los meses ese error se acumula y da lugar a una calidad de fundición irregular, algo que los ingenieros suelen achacar al proveedor de la aleación en lugar de al equipo de fusión.

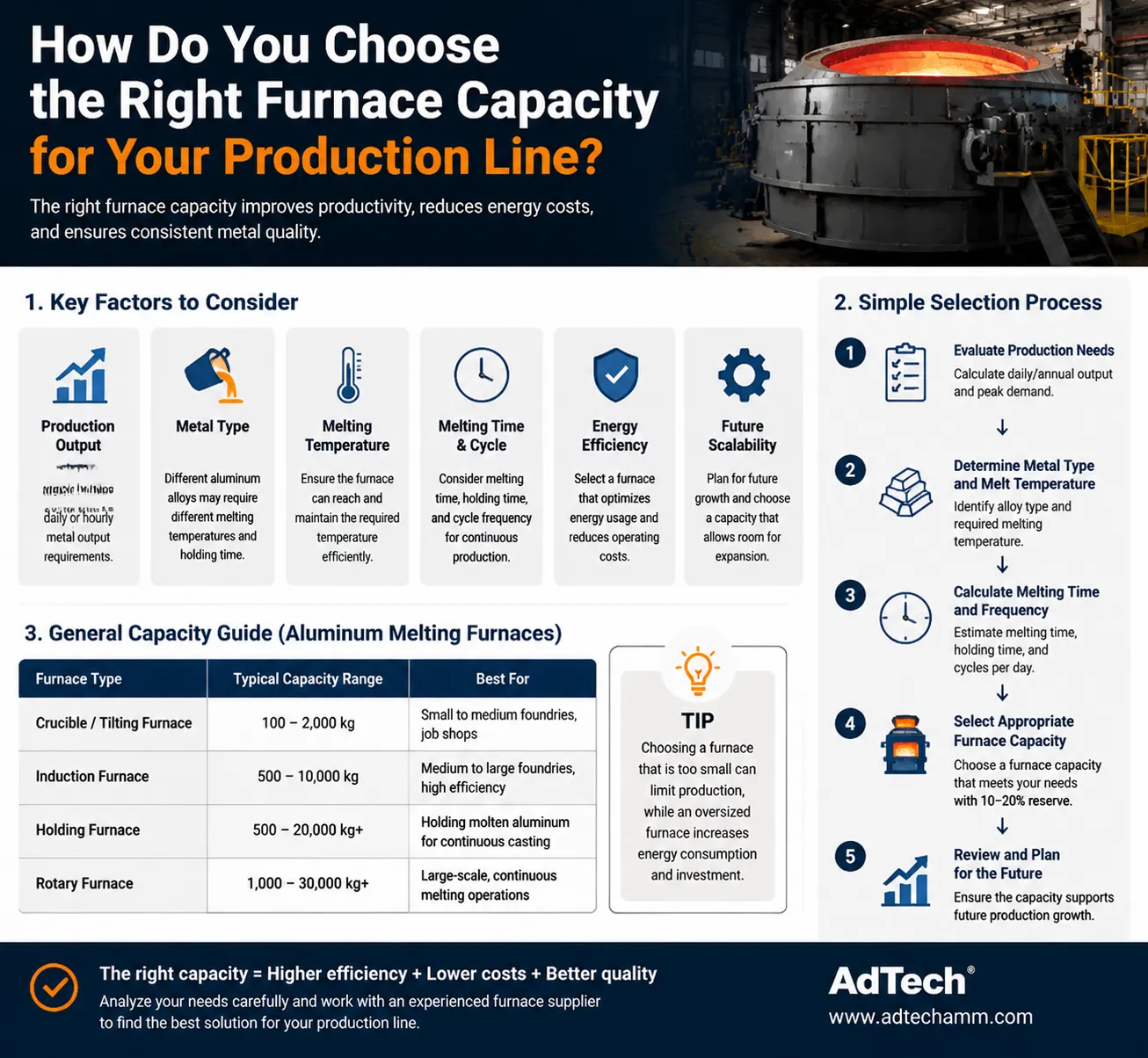

¿Cómo se elige la capacidad adecuada del horno para tu línea de producción?

Calcular mal la potencia de un horno es probablemente el error más costoso que vemos cometer a los compradores, más costoso incluso que elegir un tipo de horno inadecuado. Los hornos sobredimensionados funcionan de forma ineficiente a carga parcial, lo que supone un desperdicio de combustible y aumenta los costes por unidad. Los hornos infradimensionados provocan cuellos de botella en la producción y obligan a realizar turnos extras o a externalizar la fundición, ambas soluciones costosas.

El cálculo parte de tu objetivo de producción diario en kilogramos o toneladas, dividido entre el número de ciclos de fusión que permite tu horario de turnos. Un horno con un ciclo de fusión de 2 horas que funcione en dos turnos de 8 horas puede completar aproximadamente 8 ciclos al día (teniendo en cuenta el tiempo de carga, vaciado y limpieza entre ciclos).

Siempre aconsejamos a los clientes que dimensionen sus instalaciones en función de su previsión de producción para los próximos 18 meses, y no de la producción actual. Los hornos suponen, en la mayoría de los casos, una inversión de capital de entre 10 y 20 años, y ampliar la capacidad posteriormente cuesta mucho más que prever un margen de capacidad durante la instalación inicial. Dicho esto, sobreestimar un crecimiento que nunca se materializa es una trampa en sí misma, y hemos visto fábricas que se han visto obligadas a pagar durante años por calentar hornos que funcionaban al 40 % de su capacidad porque alguien se mostró demasiado optimista con respecto a una previsión de ventas.

¿Qué hace que un horno de fusión sea “de alta eficiencia” en condiciones reales de funcionamiento?

En la publicidad de las calderas se lanzan afirmaciones sobre la eficiencia a la ligera, por lo que merece la pena analizar qué es lo que realmente contribuye a una mejora real de la eficiencia y qué es solo una cifra de la ficha técnica.

La calidad del aislamiento refractario es más importante de lo que la mayoría de los compradores cree. Los revestimientos de fibra cerámica retienen menos calor que los ladrillos refractarios tradicionales, pero responden más rápidamente a los cambios de temperatura, lo que resulta adecuado para operaciones por lotes con ciclos frecuentes de arranque y parada. Los ladrillos refractarios retienen el calor durante más tiempo, lo que resulta beneficioso para operaciones continuas en las que el horno rara vez se enfría por completo.

Los sistemas de quemadores de recuperación y regeneración recuperan el calor de los gases de escape para precalentar el aire de combustión, una opción de diseño que puede mejorar la eficiencia de los hornos de gas entre un 10 % y un 25 %, dependiendo de la temperatura de los gases de escape y del diseño del sistema de recuperación.

El diseño de la tapa y la puerta influye en la pérdida de calor más de lo que la gente cree. Cada vez que se abre la puerta de un horno para cargarlo o retirar el producto, se escapa calor y entra aire frío, lo que altera la estabilidad de la temperatura. Los hornos con puertas de cierre rápido y mejor selladas pierden una cantidad apreciable de energía durante un turno de producción.

Los variadores de frecuencia instalados en los sistemas de alimentación de los hornos de inducción permiten a los operarios ajustar la potencia de entrada a la demanda real de fusión, en lugar de funcionar a una potencia fija, lo que reduce el desperdicio de electricidad durante la fase de mantenimiento, cuando el metal ya está fundido y solo es necesario mantener su temperatura.

Hemos modernizado calderas antiguas con juntas de puerta mejoradas y quemadores recuperativos para aquellos clientes que no desean invertir en equipos completamente nuevos, y el periodo de amortización de esas mejoras suele oscilar entre los 12 y los 24 meses solo gracias al ahorro en combustible, lo que lo convierte en uno de los mejores argumentos sobre el retorno de la inversión que planteamos a las empresas que se preocupan por su presupuesto.

¿Se pueden personalizar los hornos de fusión de aluminio para aleaciones o procesos específicos?

Sí, y es en esto donde AdTech dedica una parte considerable de nuestro tiempo de ingeniería. Los hornos estándar disponibles en el mercado funcionan bien para las aleaciones habituales y los procesos de fundición convencionales, pero las aplicaciones especializadas requieren diseños adaptados.

Las aleaciones con alto contenido en magnesio (serie 5xxx) se oxidan de forma más agresiva que las aleaciones de fundición estándar, por lo que requieren sistemas de atmósfera protectora o una capa de fundente para evitar una pérdida excesiva por oxidación. Hemos fabricado hornos con sistemas de purga de nitrógeno específicamente para clientes que procesan aluminio de grado marino, en los que la pérdida de magnesio afecta directamente a la certificación de la aleación.

El aluminio reciclado y la carga con alto contenido de chatarra conllevan riesgos de contaminación, recubrimientos, residuos de pintura y aleaciones mixtas, que los hornos estándar no gestionan adecuadamente. Los hornos diseñados para aluminio secundario (material reciclado) suelen incluir sistemas mejorados de eliminación de escorias y cámaras de combustión secundarias para quemar los contaminantes orgánicos antes de que afecten a la calidad de la fundición.

Las operaciones de fundición a presión a baja presión y de fundición por gravedad requieren en ocasiones hornos de mantenimiento de temperatura integrados y conectados directamente a la unidad de fusión, lo que permite mantener una temperatura de vertido precisa sin necesidad de un paso de transferencia independiente que conlleva el riesgo de pérdida de temperatura y contaminación.

¿Qué normas de seguridad y controles de emisiones deben tener en cuenta los compradores?

La manipulación de aluminio fundido conlleva graves riesgos, y el diseño de los hornos influye directamente en la seguridad de los operarios. Evaluamos los hornos según varios criterios prácticos de seguridad que van más allá de los requisitos mínimos reglamentarios aplicables en cada país.

El riesgo de explosión por contacto con la humedad es un peligro real, ya que el aluminio fundido reacciona violentamente con el agua o con los residuos húmedos. Los hornos deben contar con protocolos de verificación de que la carga esté seca y, a ser posible, con zonas de precalentamiento de la carga que evaporen la humedad superficial antes de que el material llegue a la zona de fusión.

El control de las emisiones es importante tanto para el cumplimiento de la normativa como para la salud de los trabajadores. Los hornos de gas producen subproductos de la combustión, entre los que se incluyen óxidos de nitrógeno y partículas en suspensión, lo que requiere el uso de sistemas de filtración con filtros de mangas o depuradores en la mayoría de las jurisdicciones que cuentan con normativa sobre la calidad del aire industrial. Los hornos de inducción producen menos emisiones directas, pero siguen generando escorias y humos que requieren sistemas de captura.

Insistimos en que se incorporen características de diseño a prueba de explosiones en cualquier horno que procese chatarra o materia prima reciclada, ya que el riesgo de contaminación por humedad es simplemente mayor con los materiales secundarios en comparación con los lingotes primarios limpios.

¿En qué se diferencian los requisitos de mantenimiento según el tipo de caldera?

Los gastos de mantenimiento son un factor de coste que suele pasarse por alto y que altera la rentabilidad real de la propiedad de un horno. El recubrimiento refractario es el mayor gasto de mantenimiento recurrente en casi todos los tipos de hornos, y la periodicidad con la que debe realizarse varía considerablemente.

Las bobinas de los hornos de inducción suponen un coste de mantenimiento que la mayoría de los compradores subestiman a la hora de tomar la decisión de compra. El revestimiento refractario que rodea directamente la bobina de inducción se degrada debido a los ciclos térmicos y, cuando falla, el metal fundido puede llegar a la propia bobina, causando daños catastróficos que requieren la sustitución de la bobina en lugar de un simple revestimiento. Aconsejamos a todos los clientes de hornos de inducción que prevean esta posibilidad en su presupuesto, aunque las unidades bien mantenidas pueden funcionar durante años sin que esto ocurra.

Los quemadores de las calderas de gas necesitan una limpieza y calibración periódicas de las boquillas, normalmente cada tres meses, para mantener la eficiencia de la combustión. Si no se les presta la atención necesaria, los quemadores se desvían de la relación aire-combustible óptima, lo que aumenta silenciosamente el consumo de combustible durante meses antes de que nadie se dé cuenta de que la factura de la luz va subiendo poco a poco.

¿Cuál es el coste total de propiedad a lo largo de 10 años?

El precio de compra no dice prácticamente nada sobre el coste real de mantener en funcionamiento una caldera durante una década. Hemos elaborado la siguiente comparación basándonos en datos reales de clientes de instalaciones de tamaño similar (con una capacidad aproximada de 3 toneladas) que gestionan volúmenes de producción comparables.

Las cifras sorprenden a la gente. Los hornos de inducción tienen un coste de adquisición más elevado, pero suelen resultar más rentables en términos de coste total de propiedad, ya que la reducción de la pérdida de metal y del desperdicio energético se acumula de forma significativa a lo largo de una década, especialmente en operaciones que procesan aleaciones de mayor valor, en las que cada punto porcentual de pérdida de metal supone dinero real. Los equipos de gas siguen siendo una opción razonable para operaciones con acceso a gas natural barato y estable, y con materia prima de menor valor con un alto contenido de chatarra, en las que el porcentaje de pérdida de metal tiene una importancia proporcionalmente menor.

Preguntas frecuentes

1. ¿Cuál es la vida útil de un horno industrial de fundición de aluminio?
La mayoría de las calderas que se mantienen en buen estado funcionan entre 15 y 25 años antes de que sea necesario realizar una sustitución estructural importante, aunque los componentes refractarios y los del quemador o el serpentín deben sustituirse varias veces durante ese periodo.

2. ¿Cuánto tiempo se tarda en fundir un lote completo de aluminio?
Los tiempos de ciclo oscilan entre los 45 minutos de las pequeñas unidades de inducción y las 4-6 horas de los grandes hornos de reverberación, dependiendo de la capacidad, el estado del material de carga y la temperatura objetivo.

3. ¿Es la fusión por inducción mejor que la fusión con gas para el aluminio?
Ninguna de las dos opciones es mejor en todos los casos. La inducción ofrece fusiones más limpias y una menor pérdida de metal, pero conlleva mayores costes de electricidad y un precio más elevado del equipo. Los hornos de gas son adecuados para operaciones de gran volumen que dispongan de gas natural a un precio asequible.

4. ¿Se pueden fundir varios tipos de aleaciones de aluminio en un mismo horno?
Sí, pero es fundamental realizar una limpieza adecuada entre cada cambio de aleación para evitar la contaminación cruzada, sobre todo al pasar de aleaciones de fundición con alto contenido en silicio a aleaciones estructurales con diferentes elementos de aleación.

5. ¿Qué provoca la formación de escoria durante la fundición del aluminio?
La escoria se forma cuando la superficie del aluminio fundido reacciona con el oxígeno atmosférico, creando una capa de óxido que retiene el metal. Minimizar la exposición de la superficie y utilizar fundentes adecuados reduce el volumen de escoria.

6. ¿Cuánto cuesta un horno industrial de fundición de aluminio?
Los precios oscilan entre aproximadamente $50 000 para los hornos de crisol pequeños y más de $2 millones para las grandes instalaciones reverberatorias o de torre a medida, dependiendo de la capacidad, el nivel de automatización y los requisitos de personalización.

7. ¿Qué certificaciones de seguridad debe presentar un proveedor de calderas?
Busca la documentación de cumplimiento que haga referencia a las normas de la NFPA sobre metales combustibles, a los requisitos de seguridad en el trabajo de la OSHA y a las certificaciones regionales aplicables en materia de emisiones y recipientes a presión, en función de tu ubicación.

8. ¿Con qué frecuencia se debe revisar el material refractario de la caldera?
Una inspección visual mensual, combinada con una inspección por termografía cada trimestre, permite detectar la degradación del revestimiento refractario antes de que se convierta en un problema de seguridad, aunque la frecuencia del revestimiento depende del tipo de horno y de la intensidad de uso.

9. ¿Se pueden adaptar las calderas antiguas para mejorar su eficiencia en lugar de sustituirlas?
A menudo, sí. La mejora de las juntas de las puertas, la instalación de un quemador de recuperación de calor y la modernización del sistema de control pueden mejorar la eficiencia entre un 10 % y un 25 % sin necesidad de sustituir por completo la caldera, lo que suele amortizarse en un plazo de dos años.

10. ¿Cuál es la diferencia entre un horno de fusión y un horno de mantenimiento?
Un horno de fusión convierte el metal sólido en líquido y suele funcionar a temperaturas más elevadas con un aporte de calor más intenso. Un horno de mantenimiento mantiene el metal ya fundido a la temperatura de colada mediante un calentamiento más suave y estable, diseñado para garantizar la uniformidad más que para lograr una transferencia térmica rápida.
