Yüksek saflıkta grafit koni, alüminyum döküm işlemleri için hassas eriyik kontrolü, düşük ıslanma teması, uzun hizmet ömrü ve tutarlı boyutsal stabilite sağlar; üretim sınıfı grafit, doğru yüzey kalitesi ve uyumlu sızdırmazlık donanımı ile belirtildiğinde, koni sızıntıyı azaltır, aşağı akış filtrelerini ve gaz gidericileri korur ve hassas dökümhanelerde daha iyi verim ve daha düşük hurda oranlarına doğrudan katkıda bulunur.

Ürün özeti ve hedef kullanımlar

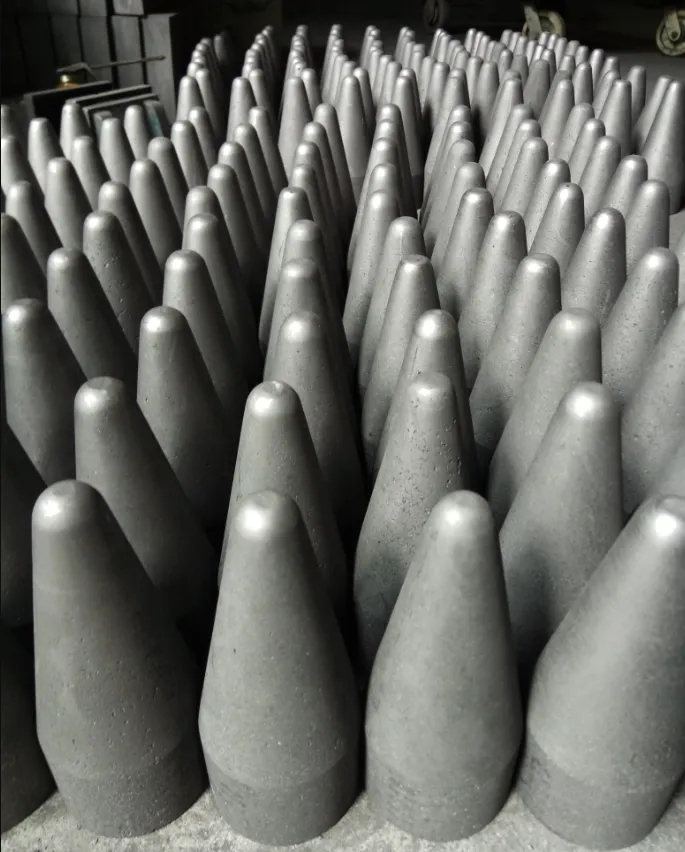

Grafit koni, erimiş alüminyum akış kontrol tertibatlarında, filtre kutularında ve dökme nozullarında kullanılan şekillendirilmiş, işlenmiş bir bileşendir. Bu bileşen, tasarıma bağlı olarak sıkı bir kapatma veya kalibre edilmiş sızıntı yolu sağlayan konik bir durdurucu, bir durdurucu çubuk için bir yuva veya bir filtre kutusunda bir tapa işlevi görür. Kesinlikle alüminyum döküm uygulamaları için tasarlanan grafit koni, düşük kimyasal reaktivite, termal iletkenlik ve boyutsal doğruluğun gerekli olduğu yerlerde en iyi performansı gösterir. Temel kullanım alanları arasında alttan dökmeli potalar, plaka tipi filtre kutuları, kartuş muhafazaları ve numune çıkarma armatürleri yer almaktadır.

Özellikler:

Eşyalar	Uzunluk	Şekil	Paket	Özel Paket
Koniyi dışarı çekin	20-400mm	Koni şekli / silindir / açık şekil	50-100 adet/kutu	Gerektiği gibi

Alüminyum dökümde grafit koniler neden önemlidir?

Grafit koniler, proses mühendisleri için önemli olan üç operasyonel avantaj sunar:

1. Düşük metal ıslatma özelliği yapışmayı azaltır ve servis aralıklarında sıyırmayı veya çıkarmayı kolaylaştırır. Bu, arayüzleri temiz tutar ve koni yüzeyinde inklüzyon oluşumunu sınırlar.

2. Yüksek termal iletkenlik ve ısıtma ve soğutma sırasında istikrarlı boyutsal davranış, koninin her döküm döngüsü sırasında güvenilir oturma geometrisi sunduğu anlamına gelir. Bu, kapatma tekrarlanabilirliğini artırır ve kontrolsüz sızıntıyı azaltır.

3. Kontrollü gözeneklilik ve homojen yoğunluk, parça oda sıcaklığından erimiş metal temasına kadar hızlı termal değişime uğradığında dökülme riskini azaltır. Uygun şekilde belirlenmiş grafit koniler, birçok döngü boyunca mekanik bütünlüğü korur.

Bu üç sonuç, bazı seramik veya metal alternatiflerle karşılaştırıldığında daha iyi eriyik temizliği, daha az filtre tıkanması ve daha düşük toplam sahip olma maliyeti anlamına gelir.

Temel malzeme özellikleri ve neden işe yaradıkları

Grafit, bir dizi tamamlayıcı fiziksel ve kimyasal özellik nedeniyle demir dışı dökümhanelerde yaygın olarak kullanılmaktadır. Aşağıdaki tablo, mühendislerin grafit konilerden talep etmesi gereken temel parametreleri özetlemektedir.

Tablo 1: Döküm konileri için tipik grafit özellikleri

Doğru yığın yoğunluğu ve gözeneklilik profilinin seçilmesi aşınma ömrünü, sızdırmazlık kabiliyetini ve yüksek saflıkta alüminyum alaşımlarıyla uyumluluğu etkiler. Birçok atölye kullanımı için, izostatik preslenmiş yüksek saflıkta grafit, boyutsal hassasiyet ve dayanıklılığın en iyi kombinasyonunu sunar.

Üretim yöntemleri ve kalite kontrol

Grafit koniler aşağıdaki yollardan biriyle üretilir:

• Ekstrüde bloklardan veya izostatik olarak preslenmiş kütüklerden işleme. Bu sayede sıkı boyut kontrolü ve pürüzsüz yüzey kalitesi elde edilir.

• Karmaşık şekiller veya entegre nervürler için hassas kalıplama ve ardından kürleme ve yüksek sıcaklıkta grafitleme.

• Kritik sızdırmazlık yüzeyleri ve dişli özellikler için CMC (bilgisayarlı işleme merkezi) finisajı.

Üretim sırasında kalite kontrol kontrol noktaları:

• Kalibre edilmiş göstergeler ve CMM denetimi kullanılarak boyutsal doğrulama.

• Arşimet veya daldırma testi kullanılarak gözeneklilik ve yoğunluk örneklemesi.

• Sızdırmazlık yüzeylerinin yüzey pürüzlülüğü ölçümü (bir sonraki bölümde önerilen Ra hedefi).

• Herhangi bir potansiyel alaşım kontaminasyonu sorunu için mikroyapısal inceleme ve karbon saflığı tahlili.

Üreticiler genellikle belirli ortamlarda hizmet ömrünü artırmak için isteğe bağlı emprenye veya yüzey kaplamaları (örneğin, oksidasyon önleyici veya bor-nitrür ıslatma azaltıcılar) sunar. Üretim partilerini kabul etmeden önce yoğunluk, görünür gözeneklilik ve boyutsal toleranslar için bir üretici sertifikası talep edin.

Geometri, toleranslar ve montaj uygulaması

Koni geometrisi sızdırmazlık performansını ve akış davranışını belirler. Tipik geometrik özellikler arasında nominal koni açısı, yuva çapı, etek uzunluğu ve montaj dişi veya bayonet özellikleri bulunur.

Tablo 2: Önerilen geometrik kontrol ve yüzey kalitesi

Sızdırmazlık yüzeyi kaplamasına dikkat edin. 0,2 ila 0,8 μm Ra aralığında bir finisaj genellikle mikro-asperite sızdırmazlık ve aşırı sıkmayı önleyen sürtünme arasında en iyi uzlaşmayı sağlar. Yüksek tekrarlanabilirlik gerektiğinde son yüzeyler için kaba işleme yerine amaca yönelik alıştırma fikstürleri kullanın.

Kurulum ve devreye alma kontrol listesi

Yapılandırılmış bir kurulum erken dönem arızaları azaltır. Bu sırayı takip edin:

1. Koni ve yuvanın temizliğini doğrulayın. Solventli mendil ve kuru hava üfleme kullanın.

2. Mekanik kavramayı ve tork modelini onaylamak için koniyi ortam sıcaklığında kuru takın.

3. Üreticinin ön ısıtma eğrisini izleyerek kalan nemi gidermek için koniyi ve eşleşen yuvayı önceden ısıtın. Tipik rampa: Proses sıcaklığına yaklaşana kadar saatte 50 ila 150 °C.

4. Tedarikçi tarafından belirtilmişse, sızdırmazlık yüzeylerine önerilen kaplamaları veya emprenyeleri uygulayın.

5. Tahribatsız basınç testine izin veren tertibatlarda soğuk sızıntı kontrolü gerçekleştirin.

6. Kirlenme veya beklenmedik baypas olmadığını doğrulamak için yuvanın yukarı ve aşağı akış yönünde numune alarak ilk düşük kütleli sıcak denemeyi gerçekleştirin. Temel akma eğrisini ve sızıntı oranını kaydedin.

Aşınma eğilimi verilerini oluşturmak için tüm tork değerlerini, diş yağlayıcılarını veya sızdırmazlık maddelerini ve ilk on sıcak çevrimi belgeleyin. İzlenebilirlik için ilk montajın fotoğrafik kayıtlarını tutun.

Çalışma parametreleri ve önerilen proses reçeteleri

Koni ömrünü ve performansını etkileyen operasyonel kontrol değişkenleri arasında dökme yüksekliği, eriyik sıcaklığı, temas süresi ve sıyırma uygulaması yer alır. Aşağıdaki başlangıç tariflerini kullanın ve saha denemeleri ile uyarlayın.

Tablo 3: Başlangıç operasyonel tarifleri (500 kg dökme başına)

Operatörler, her alaşım ailesi için döküm yüksekliğini ve kavrama derinliğini optimize etmek amacıyla devreye alma sırasında RPT ve inklüzyon sayılarını örneklemelidir. Aşırı kenetlenme aşınmayı artırır ve cüruf tutabilir; yetersiz kenetlenme ise baypas sızıntısına neden olabilir.

Bakım, aşınma modları ve yedek planlama

Grafit koniler birkaç tanımlanabilir aşınma mekanizmasına maruz kalır:

• Sürüklenmiş kum veya sert cüruf parçaları tarafından mekanik aşınma.

• Termal döngü kaynaklı mikro çatlama, kenarlarda ufalanmaya yol açar.

• Havaya maruz kalan bölgelerde yüzey karbonunun oksitlenmesi, erozyonu hızlandırır.

• Yetersiz havalandırılan ortamlarda agresif flaks kimyasallarından kaynaklanan kimyasal saldırı.

Tablo 4: Bakım programı ve göstergeler

Artıklık için kritik hat başına bir yedek koni ve bir dizi conta veya conta bulundurun. Ömrü takvim zamanı yerine üretim birimleri cinsinden tahmin etmek için koni başına tonajı takip edin. Bu metrik daha iyi yedek planlaması sağlar.

Güvenlik, çevre ve kullanım notları

Grafit parçalar ön ısıtma ve servis sırasında dikkatli kullanım gerektirir:

• Patlayıcı dökülmeye neden olabilecek gözeneklilik içinde buhar oluşumunu önlemek için kontrollü ön ısıtma döngüleri kullanın.

• Oksidasyonu ve nem toplanmasını azaltmak için külahları kuru, iklim kontrollü bir depoda saklayın.

• Sıcak konileri takarken veya çıkarırken ısıya dayanıklı eldivenler ve koruyucu gözlük kullanın. Kütle veya garip geometrinin sıkışma tehlikesi yaratacağı durumlarda kaldırma aletleri kullanın.

• Aşınmış grafit parçalarını uygun şekilde atın veya geri dönüştürün; birçoğu geri dönüşüm akışları yoluyla geri kazanılabilecek sıkışmış metal içerir. Kirlenmiş atıklar için yerel atık yönergelerini izleyin.

Tüm grafit emprenye veya kaplamalar için sağlık ve güvenlik veri sayfaları (MSDS) veya SDS'ler tesis güvenlik belgeleriyle birlikte saklanmalıdır.

Karşılaştırmalı analiz: grafit koni ile refrakter veya metalik koniler

Farklı malzemeler arasında ödünleşimler vardır. Aşağıdaki karşılaştırma, satın alma ve proses mühendislerinin doğru çözümü seçmelerine yardımcı olur.

Tablo 5: Malzeme karşılaştırma özeti

Grafit, metal ıslanmasını azaltmada ve yapışmayı önlemede sıklıkla seramiklerden daha iyi performans gösterir, bu da sökme ve temizleme için bakım işçiliğini azaltır. Metaller yapısal güç sağlar ancak genellikle kimyasal kirlenme riski taşır ve alüminyum temasından kurtulmak için karmaşık kaplamalar gerektirir.

Performans doğrulama ve test yöntemleri

Bu test protokollerini kullanarak koni performansını ölçün:

• Gözeneklilik gelişimini ölçmek için yukarı ve aşağı yönde örneklenen eriyikler üzerinde Azaltılmış Basınç Testi (RPT). Bu, koni oturmasının kirletici eklemediğini göstermektedir.

• Sızıntı oranı ölçümü: mikro baypası tespit etmek için koni kapalıyken zamanlanmış bir sıcak tutma sırasında kütle kaybını ölçün.

• Kesilmiş döküm parçalarının görsel ve metalürjik analizi.

• Aşınma mekanizmalarını belirlemek için emekli koniler üzerinde sertlik testi ve mikrografik görüntüleme.

• Koniler gaz çıkarabilecek kaplamalarla işlendiğinde gaz analizi; eriyiğe zararlı buharların girmediğini doğrulayın.

Devreye alma sırasında temel değerleri kaydedin ve sapmayı izlemek için kontrol çizelgelerini kullanın.

Boyutlandırma matrisi ve örnek spesifikasyonlar

Koniler nozul kimliğine, oturma geometrisine ve gerekli akış kontrolüne uyacak şekilde boyutlandırılır. Aşağıdaki örnek tablo, küçük ve orta ölçekli dökümhanelerde kullanılan temsili boyutları göstermektedir.

Tablo 6: Örnek koni kataloğu girişleri

Konik yuvalar veya kilitleme halkaları için özel işleme yaygındır. Sipariş vermeden önce daima eşleşen donanım boyutlarını ve diş özelliklerini teyit edin.

Ekonomik değerlendirmeler ve ROI modellemesi

Yüksek kaliteli grafit koniler kullanmanın ekonomik değeri öncelikle daha az hurda, daha az bakım işçiliği ve daha uzun aşağı akış sarf malzemesi ömrüdür.

Tablo 7: Açıklayıcı ROI anlık görüntüsü

Siteler, yatırım getirisi tahminlerini iyileştirmek için gerçek hurda ve filtre değişim verileriyle kısa bir pilot çalışma yürütmelidir.

Sorun giderme tablosu

Tablo 8: Yaygın hata modları ve düzeltici faaliyetler

Tekrarını önlemek için düzeltici eylemi her zaman kök neden analizi ile eşleştirin.

SSS

1. Alüminyum dökümhanesinde grafit koni ne için kullanılır?
   Bileşen, bir nozul veya filtre kutusuna oturan konik bir sızdırmazlık elemanı veya akış kontrol tapası sağlayarak kontrollü kapatma ve dökümler için tutarlı ölçüm sağlar.

2. Grafit, nozul yuvaları için seramikle karşılaştırıldığında nasıldır?
   Grafit daha düşük metal ıslatma ve daha kolay temizleme imkanı sunar, bu da tipik olarak birçok seramiğe kıyasla yapışmayı ve aşağı yönde kirlenme riskini azaltır. Seramikler belirli aşındırıcı koşullara daha iyi dayanabilir ancak daha yüksek çatlama riski taşır.

3. Erimiş metalle ilk temastan önce yeni bir koniyi nasıl ön ısıtmalıyım?
   Tedarikçi tarafından belirtilen hedef sıcaklığa, erime sıcaklığına yaklaşana kadar genellikle saatte 50 ila 150 °C olmak üzere kademeli bir rampa kullanın. Bu, nemi giderir ve termal şoku azaltır.

4. Sızdırmazlık yüzeyi için hangi yüzey kalitesi önerilir?
   Aşırı sürtünmeden kaçınırken baypası en aza indirmek için sızdırmazlık yüzeyi için 0,2 ila 0,8 μm aralığında Ra hedefleyin. Tedarikçi spesifikasyonları ile doğrulayın.

5. Bir koni ne sıklıkla değiştirilmelidir?
   Boyutsal aşınma toleransı aştığında veya sızıntı oranları yükseldiğinde değiştirin. Koni başına işlenen tonajın izlenmesi en iyi değiştirme programını verir.

6. Koni ömrünü uzatan kaplamalar var mı?
   Evet. Oksidasyon önleyici işlemler ve bor-nitrür varyantları gibi ıslanmayan kaplamalar bazı proseslerde hizmet ömrünü uzatabilir. Eriyik kimyası ile uyumluluğu onaylayın.

7. Grafit koniler özel şekillerde işlenebilir mi?
   Hassas CNC işleme ve lepleme, benzersiz koltuk tasarımlarına uyacak şekilde özel konikler, dişler ve yüzey geometrileri üretir. Kritik parçalar için tedarikçiden CMM raporları talep edin.

8. Operatörler hangi arıza modlarına dikkat etmelidir?
   Kılcal çatlaklara, kenar yontulmalarına, oksidasyona bağlı camlaşmaya ve beklenmedik sızıntılara dikkat edin. Düzenli kontroller çoğu sorunu erkenden yakalayacaktır.

9. Grafitin tüm alüminyum alaşımları ile kullanımı güvenli midir?
   Grafit en yaygın alüminyum döküm alaşımları ile uyumludur. Egzotik alaşımlar için tedarikçi ile kısa bir uyumluluk denemesi onaylayın.

10. Bir satıcı her bir koni ile birlikte hangi belgeleri sağlamalıdır?
    Boyutsal çizimleri, yoğunluk ve gözeneklilik sertifikalarını, yüzey bitirme verilerini, önerilen ön ısıtma döngüsünü ve sağlanan tüm kaplama veya emprenye ayrıntılarını isteyin.
