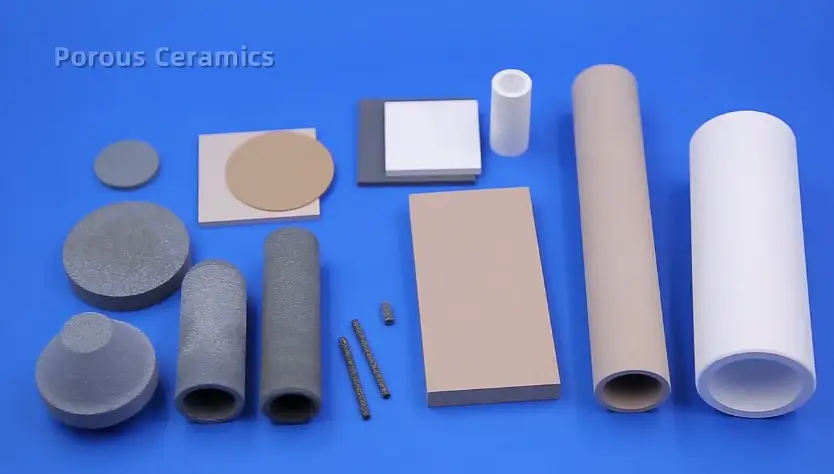

Пористые керамические материалы представляют собой инженерные неорганические твердые вещества, содержащие контролируемую сеть пустот. Они сочетают в себе высокую термостабильность, химическую стойкость и механическую прочность с индивидуальным размером пор, их объемом и пропускной способностью, что делает их идеальными для фильтрации, поддержки катализаторов, терморегулирования, биомедицинских лесов и многих промышленных применений.
Структурное определение и классификация
Пористые керамические материалы - это керамические тела, которые намеренно содержат пустоты, распределенные по их объему. Сеть пустот может быть открытой для пропускания жидкости, закрытой для уменьшения проницаемости при сохранении низкой плотности или сочетать оба способа в слоистых структурах. Существуют две категории высокого уровня, основанные на связности пор:
Пористая керамика с открытыми порами
Открытые поры соединяют все тело, позволяя газу или жидкости проходить от одной поверхности к другой. Открытая пористость поддерживает поток под давлением, капиллярное действие и массоперенос, необходимые для фильтрации или каталитического контакта.
Пористая керамика с закрытыми порами
Поры изолированы друг от друга. Такая конструкция обеспечивает низкую проницаемость при сохранении низкой насыпной плотности и высоких теплоизоляционных характеристик.
Дальнейшая классификация по размеру и морфологии пор широко используется в инженерной практике:
-
Макропористый: диаметр пор более 50 микрометров
-
Мезопористый: примерно от 2 до 50 микрометров
-
Микропористые: менее 2 микрометров
Производители изменяют геометрию пор в соответствии с потребностями применения, например, для улавливания частиц определенного размера, поддержки каталитических покрытий или обеспечения теплового барьера.
Микроструктура и метрики пор
Ключевые микроструктурные параметры определяют эксплуатационные характеристики. Точные измерения и отчеты позволяют инженерам сравнивать материалы.
Основные показатели
-
Доля пористости (объемный процент): указывается как общая пористость, обычно от 10% до 90% в зависимости от процесса.
-
Открытая пористость: доля пор, доступных для жидкости.
-
Распределение пор по размерам: средний диаметр пор плюс разброс.
-
Удельная площадь поверхности: площадь поверхности на единицу массы или объема, измеряется в м²/г или м²/м³; важна для каталитических и адсорбционных целей.
-
Извилистость: безразмерный параметр, отражающий извилистый характер поровых каналов, влияющий на эффективную диффузию.
-
Проницаемость: гидравлическая или газовая проницаемость, обычно измеряется в Дарси или м²; контролирует перепад давления для данного потока.
-
Насыпная плотность: масса на единицу объема, включая поры.
-
Прочность на сжатие и изгиб: механические пределы под нагрузкой.
Взаимодействие метрик
Повышенная пористость часто снижает объемную прочность и увеличивает проницаемость. Более мелкие поры увеличивают удельную поверхность, что благоприятно сказывается на катализе, но увеличивает перепад давления. Извилистость изменяет время пребывания реактивов без обязательного изменения доли пористости.
Распространенные химические составы керамики и типичные диапазоны свойств
Различные оксидные и неоксидные химические составы обеспечивают различную механическую, термическую и химическую стойкость.
| Химия керамики | Типичные случаи использования | Типичный диапазон пористости (%) | Стабильность температуры (°C) | Примечания |
|---|---|---|---|---|
| Глинозем (Al₂O₃) | Фильтрация, поддержка катализаторов, структурные пены | 30-85 | до 1 700 | Отличная химическая стойкость к расплавленным металлам и многим агрессивным веществам |
| Карбид кремния (SiC) | Высокоабразивная фильтрация, защита от дизельных частиц | 20-80 | до 1 400 | Высокая теплопроводность и устойчивость к истиранию |
| Кордиерит | Сотовые фильтры, каталитические подложки | 20-65 | до 1 200 | Низкое тепловое расширение, хорошая устойчивость к тепловым ударам |
| Муллит | Теплоизоляция, элементы печей | 30-90 | до 1 600 | Хорошее сопротивление ползучести при высокой температуре |
| Цирконий (ZrO₂) | Конструкционные каркасы, быстроизнашивающиеся детали | 10-60 | до 1 400 | Высокая прочность и жесткость в некоторых стабилизированных формах |
| Стеклокерамика / пеностекло | Недорогие фильтры, изоляция | 40-90 | до 800 | Более легкое формование, более низкие температурные пределы |
| Керамические композиты | Индивидуальные свойства | 20-80 | зависит от применения | Сочетание оксидов и неоксидов для достижения определенных компромиссов |
В таблице выше приведены типичные рабочие окна. Точные значения для конкретного сорта и процесса указаны в технических паспортах на продукцию.
Методы производства и контроль процессов
Пористую керамику получают несколькими способами. Выбор процесса определяет архитектуру пор, воспроизводимость и стоимость.
Прямое вспенивание
Порообразующее поверхностно-активное вещество или газ задерживаются в керамической суспензии. Влажная пена стабилизируется, затем высушивается и спекается. Этот метод позволяет получить открытые, неравномерные поры с высокой пористостью. Контроль размера пузырьков зависит от химического состава ПАВ, сдвига и стабилизации.
Реплика или жертвенный шаблон
Шаблон из полимера или органической пены покрывается керамической суспензией. Выжигание шаблона с последующим спеканием оставляет обратную копию с взаимосвязанными порами и правильной геометрией ячеек. С помощью этой технологии обычно производят керамические пенопласты, используемые в фильтрации, где равномерные окна ячеек снижают перепад давления.
Экструзия пористых тел
Керамическая паста с летучими порообразователями экструдируется в сотовые структуры. После удаления связующего и спекания образующиеся каналы обеспечивают контролируемый поток и низкую потерю давления. Это характерно для каталитических подложек и сажевых фильтров.
Лента для литья с порообразователем
Тонкие зеленые ленты содержат порообразующие частицы, которые выгорают при обжиге. Укладка и ламинирование создают многослойные пористые структуры с градиентной пористостью.
Сублимационное литье (направленное затвердевание)
Керамическая суспензия замораживается при направленном градиенте температуры, образуются кристаллы льда, которые формируют выровненную пластинчатую пористость. Сублимация льда оставляет анизотропные поровые каналы, в которых можно сбалансировать прочность и проницаемость.
Золь-гель пена и керамика на основе аэрогеля
Сети низкой плотности формируются с помощью золь-гель химии с последующей сверхкритической сушкой или сушкой при давлении окружающей среды. Окончательное спекание позволяет получить микро- и мезопористую керамику с высокой удельной поверхностью.
Аддитивное производство
Стереолитография, струйное нанесение связующего или прямое нанесение чернил позволяют создавать архитектоническую пористую керамику с точно определенными каналами и градиентными структурами. Этот путь обеспечивает высокую свободу дизайна при более высокой стоимости единицы продукции.
Переменные управления процессом
-
Загрузка твердого вещества в суспензию, распределение частиц по размерам и содержание связующего вещества
-
Тип и фракция порообразователя, морфология шаблона, профиль температуры выгорания
-
Температура спекания и время выдержки для уплотнения стенок раскосов при сохранении пористости
-
Контроль атмосферы во время обжига для предотвращения нежелательных реакций
Производители оптимизируют эти переменные для достижения заданных показателей пористости, прочности и проницаемости.
Методы определения характеристик и тестирования
Тщательное тестирование гарантирует соответствие производительности требованиям приложений.
Пористость и размер пор
-
Ртутная порозиметрия для определения распределения пор по размерам свыше нескольких нанометров.
-
Газовая пикнометрия в сочетании с насыпной плотностью для определения общей пористости.
-
Анализ изображений SEM или оптических микрофотографий для выявления крупных пор.
Проницаемость и сопротивление потоку
-
Стационарный поток газа или жидкости с измерением перепада давления по длине образца; отчет о собственной проницаемости и перепаде давления на единицу толщины.
Механические испытания
-
Прочность на сжатие в соответствии со стандартами ASTM для пористой керамики.
-
Трехточечный изгиб для определения прочности на изгиб.
-
Испытания на твердость и износостойкость, если речь идет об износе поверхности.
Тепловые испытания
-
Теплопроводность с использованием методов горячей пластины с защитой или лазерной вспышки.
-
Устойчивость к тепловому удару при быстром нагреве и закалке.
-
Высокотемпературная ползучесть для длительного выдерживания нагрузок.
Химическая совместимость
-
Испытания на погружение в целевые жидкости, расплавленные металлы или агрессивные газы при рабочей температуре.
-
Изменение веса и микроструктурный контроль после облучения.
Площадь поверхности и химия
-
Измерения удельной площади поверхности по методу БЭТ.
-
Рентгеновская дифракция для идентификации фаз.
-
XPS или ICP-MS для выявления поверхностного загрязнения или выщелачивания.
Точные данные позволяют инженерам подобрать материал в соответствии с требованиями к производительности на уровне системы.
Функциональные характеристики по применению
Фильтрация расплавленных металлов и промышленных жидкостей

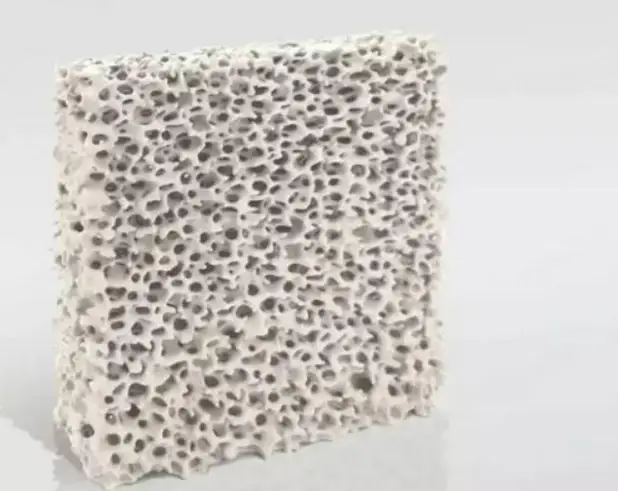

Керамические пены с открытыми порами и пористые пластины удаляют неметаллические включения и окалину из расплавленного алюминия или других сплавов. Размер пор и смачиваемость определяют эффективность улавливания и перепад давления. Предпочтительны керамические материалы, устойчивые к расплавленному металлу, такие как высокочистый глинозем. Для систем непрерывного литья очень важна низкая потеря давления при рабочих расходах.
Опоры для катализаторов и монолиты
Керамика с высокой площадью поверхности и контролируемыми каналами обеспечивает механическую поддержку моющих покрытий и активных фаз. Низкий перепад давления и равномерное распределение потока обеспечивают максимальную эффективность контакта.
Теплоизоляция и тепловые экраны
Керамика с закрытыми порами или высокопористая керамика обеспечивает низкую теплопроводность при высокой температуре. Области применения включают футеровку печей и тепловую защиту в аэрокосмической отрасли, где требуется легкая и высокотемпературная изоляция.
Биомедицинские подмостки
Пористая биоинертная или биоактивная керамика способствует прикреплению клеток, васкуляризации и врастанию тканей. Размеры пор в диапазоне от 100 до 500 микрометров часто способствуют интеграции костной ткани, сохраняя при этом механическую прочность.
Акустическое демпфирование
Пористая керамика способна поглощать звуковые волны в воздуховодах и корпусах. Открытая пористость и извилистость, настроенная на частотный диапазон, обеспечивают эффективное звукопоглощение при сохранении долговечности материала.
Энергетические и экологические системы
Пористая керамика используется в сепараторах аккумуляторов, газодиффузионных слоях и опорах твердооксидных топливных элементов. Химическая стабильность при рабочих условиях обеспечивает длительный срок службы.
Фильтры, устойчивые к истиранию и эрозии
Пористая керамика на основе SiC противостоит истиранию частиц в высокоскоростных суспензиях и используется в тяжелой промышленности, где срок службы фильтра в условиях эрозии имеет большое значение.
Компромиссы в дизайне и стратегии оптимизации
Баланс между конкурирующими требованиями является центральным моментом при разработке компонентов.
Прочность в сравнении с проницаемостью
Увеличение пористости обеспечивает лучшую текучесть и меньший вес, но снижает механическую прочность. Используйте градиентную пористость с более плотной структурой в несущих зонах и более высокой пористостью в функциональных зонах.
Размер пор и эффективность фильтрации
Более мелкие поры задерживают более мелкие частицы, но увеличивают перепад давления. Рассмотрите возможность поэтапной фильтрации, когда крупный слой, расположенный выше по течению, удаляет крупные частицы, а затем тонкий элемент, расположенный ниже по течению.
Тепловые характеристики в сравнении с механическими свойствами
Материалы, разработанные для низкой теплопроводности, могут образовывать тонкие хрупкие перегородки. Внедрение армирующих фаз или композитных архитектур для повышения прочности.
Площадь поверхности в зависимости от степени загрязнения
Высокая площадь поверхности способствует катализу, но может увеличить скорость обрастания в потоках, насыщенных твердыми частицами. Разработайте процедуры промывки или выберите покрытия, снижающие адгезию.
Изготовимость и стоимость
Передовые архитектуры, достижимые с помощью аддитивного производства, имеют более высокую удельную стоимость. Выбирая маршрут производства, соблюдайте баланс между производительностью и экономичностью.
Практическая оптимизация обычно включает в себя итерационное создание прототипов и тестирование в смоделированных условиях эксплуатации.
Установка, обработка и обслуживание для промышленного использования
Пористая керамика требует бережного обращения и ухода для достижения расчетного срока службы.
Обработка
-
Используйте подъемные приспособления, распределяющие нагрузку по поверхности.
-
Избегайте точечных ударов и падений, которые могут расколоть стойки.
-
Храните в сухом, непыльном помещении, чтобы избежать загрязнения перед установкой.
Установка
-
Используйте прокладки или совместимые седла, чтобы избежать точечных нагрузок на хрупкие края.
-
Учитывайте тепловое расширение в стационарных установках.
-
Убедитесь, что методы герметизации не приводят к проникновению герметика в поры, что блокирует поток.
Техническое обслуживание
-
Проводите периодический осмотр на предмет трещин или засорения.
-
При фильтрации обратная промывка или ультразвуковая очистка позволяют удалить застрявшие частицы без механического воздействия на материал.
-
Заменяйте через запланированные интервалы, если падение давления или структурная целостность выходят за допустимые пределы.
Ремонт
-
Незначительные сколы иногда можно отремонтировать с помощью совместимых высокотемпературных клеев или растворов для некритичных участков, но для критически важных компонентов предпочтительна полная замена конструкции.
Экологические, санитарные и нормативные аспекты
Производство и использование пористой керамики предполагает типичные для керамической промышленности меры контроля.
Контроль пыли
Мелкие керамические порошки представляют опасность при вдыхании. Во время смешивания и измельчения используйте местную вытяжную вентиляцию.
Выбросы при обжиге
При сгорании органических порообразователей образуются летучие органические вещества. Необходимо правильное сжигание и контроль выбросов.
Конец жизни
Керамические компоненты инертны и не подвержены биологическому разложению. Многие отходы керамики можно измельчить и использовать в качестве заполнителя или инертного наполнителя. При работе с химически загрязненной керамикой соблюдайте правила утилизации опасных отходов, действующие в соответствующих юрисдикциях.
Соответствие требованиям
Материалы, используемые в пищевых, биомедицинских системах или системах питьевой воды, должны соответствовать действующим стандартам по выщелачиваемости и цитотоксичности. Для литья металлов может потребоваться сертификация на химическую совместимость и огнеупорность.
Типовые спецификации и их интерпретация
При сравнении продуктов ключевые поля спецификации включают:
| Поле спецификации | Типичные обозначения | Что это значит |
|---|---|---|
| Пористость | 45% ± 3% | Доля пустоты в объеме; меньшее число обеспечивает более высокую прочность |
| Открытая пористость | 38% | Часть, доступная для жидкости; отличие от общей пористости указывает на закрытые поры |
| Средний диаметр пор | 300 мкм | Центральная тенденция размеров пор; определяет порог захвата частиц |
| Проницаемость | 1.2×10-¹² m² | Внутренняя проницаемость, используемая для расчета перепада давления |
| Прочность на сжатие | 12 МПа | Максимальная сжимающая нагрузка на единицу площади до разрушения |
| Теплопроводность | 0,25 Вт/м-К при 200°C | Свойство теплопроводности; более низкие значения благоприятствуют изоляции |
| Максимальная температура эксплуатации | 1,200°C | Безопасная продолжительная рабочая температура |
| Химический состав | ≥99.5% Al₂O₃ | Чистота и фазовый состав, влияющие на риск коррозии и загрязнения |
Правильный выбор требует соответствия этих значений ограничениям на уровне системы, таким как допустимое падение давления, ожидаемые механические нагрузки, химическое воздействие и рабочая температура.
Тематические исследования и практические примеры

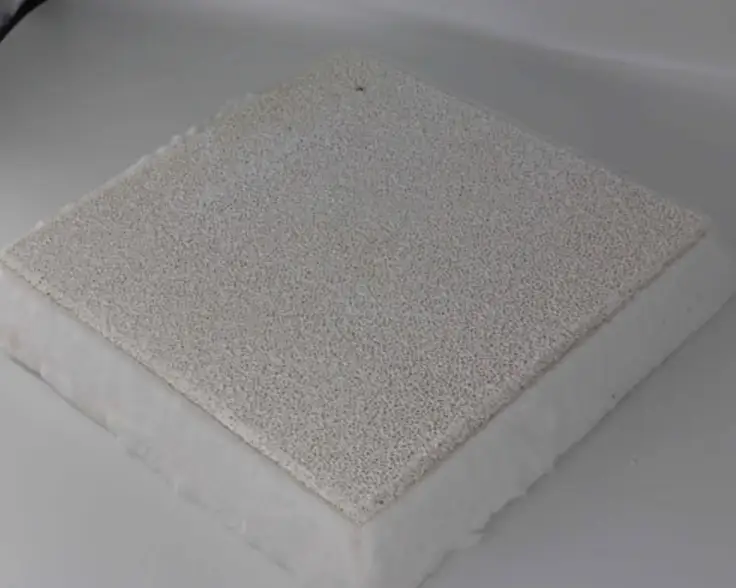

Фильтрация расплавленного алюминия при литье
В литейной практике используются фильтры из керамической пены со средним размером пор от 10 до 50 пор на дюйм для удаления оксидных пленок и включений. Высокочистые глиноземные фильтры противостоят растворению, предотвращая загрязнение сплава. Стратегия поэтапной фильтрации с грубыми элементами предварительной фильтрации уменьшает засорение тонкого фильтра окончательной очистки.
Поддержка катализаторов для контроля выбросов
Сотовые кордиеритовые подложки, изготовленные методом экструзии, обеспечивают высокую открытую фронтальную площадь и низкий перепад давления для выхлопных газов в стационарных двигателях. Адгезия моющего покрытия и шероховатость поверхности - важные параметры, обеспечивающие равномерную загрузку катализатора.
Биомедицинский каркас для восстановления костей
Пористая гидроксиапатитовая или биоактивная стеклокерамика с взаимосвязанными порами размером от 150 до 400 микрометров способствует васкуляризации и росту костной ткани. Механические испытания при циклической нагрузке имитируют реальные условия и определяют выбор пористости и толщины распорки.
Подход к выбору для промышленного применения
Следуйте структурированному процессу отбора:
-
Определите целевые характеристики: максимальное падение давления, целевой размер улавливаемых частиц, рабочая температура, механические нагрузки, ожидаемый срок службы.
-
Определите требования к химическому составу: коррозионная стойкость, термостойкость, пределы возможного загрязнения.
-
Определите необходимые геометрические параметры: пластина, пеноблок, соты или нестандартная структура.
-
Изучите технические характеристики поставщика на предмет пористости, проницаемости, прочности и термических данных.
-
Запросите репрезентативные образцы и проведите репрезентативные испытания процесса в реальных условиях.
-
Оцените процедуры очистки и обслуживания для обеспечения практического срока службы.
-
Подтвердите соответствие нормативным требованиям, если компонент взаимодействует с регулируемыми средами.
Такой подход снижает риск и сокращает время до надежного внедрения.
Несколько таблиц сравнения
Таблица 1. Типичное применение в зависимости от размера пор
| Приложение | Предпочтительный диапазон размеров пор | Обоснование |
|---|---|---|
| Фильтрация расплавленного металла | 50-500 мкм | Улавливание скоплений оксидов и окалины при сохранении потока |
| Поддержка газофазного катализатора | 1-100 мкм | Высокая площадь поверхности и контакт газа с твердым телом |
| Биомедицинские подмостки | 100-500 мкм | Способствуют врастанию и васкуляризации тканей |
| Фильтрация воды от твердых частиц | 1-50 мкм | Удаление взвешенных частиц при обеспечении пропускной способности |
| Теплоизоляция | <50 мкм закрыто или 50-200 мкм открыто | Уменьшение конвективного вклада и путей проводимости |
Таблица 2: Методы производства и типичные характеристики поставляемой продукции
| Метод | Типичная геометрия пор | Типичная пористость | Типичные сильные стороны | Лучшие примеры использования |
|---|---|---|---|---|
| Реплика (вспененный полимер) | Клеточный, изотропный | 60-90% | От низкого до умеренного | Фильтрация с высокой пористостью |
| Экструдированные соты | Прямые каналы | 20-60% | От умеренного до высокого | Каталитические подложки, системы газовых потоков |
| Замораживание литья | Выровненные ламели | 30-80% | Хорошая направленная сила | Направленный поток, несущие фильтры |
| Золь-гель/аэрогель производные | Микро/мезопористая сеть | 50-95% | Очень низкая насыпная прочность | Катализ с высокой площадью поверхности |
| Аддитивное производство | Архитектированные каналы | 10-80% | Настраиваемый | Сложные многофункциональные детали |
Таблица 3: Типичные методы испытаний и стандарты
| Недвижимость | Общий метод испытания | Тип ссылки |
|---|---|---|
| Пористость | Насыпная плотность и пикнометрия | Методы ASTM |
| Распределение пор по размерам | Порозиметрия проникновения ртути | Стандартные отраслевые методики |
| Проницаемость | Падение давления потока в установившемся режиме | Пользовательские или основанные на стандартах ISO |
| Прочность на сжатие | Одноосное сжатие | Стандарты ASTM по керамике |
| Теплопроводность | Лазерная вспышка или горячая плита с защитой | Стандарты ISO / ASTM |
Поддержание работоспособности и распространенные виды отказов
Засорение
Скопление частиц увеличивает перепад давления. Регулярная обратная промывка или ступенчатая фильтрация уменьшают эту проблему.
Растрескивание от теплового удара
Быстрый нагрев пористой структуры может привести к разрушению, если градиенты высоки. Контролируемая скорость нагрева и использование химикатов с низким расширением снижают риск.
Эрозия стоек
Высокоскоростной поток твердых частиц может истончить стенки клеток. Используйте химические средства, устойчивые к истиранию, или добавляйте жертвенные фильтры предварительной очистки.
Химическая атака
Некоторые виды керамики могут вступать в реакцию со щелочами или агрессивными шлаками. Убедитесь в совместимости с предполагаемыми химическими составами процесса.
Проектирование с учетом прогнозируемых режимов и планирование проверок продлевает срок службы.
Практический пример спецификации (для фильтра расплавленного алюминия)
-
Материал: Высокочистый глинозем, ≥99.5% Al₂O₃
-
Геометрия: Блок 50 мм × 50 мм × 25 мм или кольцо на заказ
-
Пористость: 72% ± 3% общая; открытая пористость 68%
-
Средний диаметр пор: 350 мкм
-
Проницаемость: 1,5×10-¹² м²
-
Прочность на сжатие: ≥6 МПа
-
Максимальная температура эксплуатации: 1,200°C
-
Сертификация: Испытание на совместимость с огнеупорным стандартным алюминиевым сплавом в течение 24 часов при температуре 700°C
Этот образец соответствует потребностям литейного производства в фильтрации, где требуется высокая пропускная способность и улавливание включений.
FAQ по пористой керамике и материаловедению
1. Что определяет, будет ли пористая керамика легко пропускать жидкость?
- Связь с порами: Образуют ли поры непрерывные дорожки.
- Средний диаметр пор: Более крупные поры обеспечивают большую скорость потока.
- Фракция пористости: Процент открытого пространства в керамике.
- Извилистость: Насколько “извилистым” является путь потока; высокая извилистость снижает эффективную скорость потока.
2. Как выбрать правильный размер пор для литья металла?
3. Какая керамическая химия лучше всего подходит для сопротивления истиранию?
4. Может ли пористая керамика выдерживать резкие изменения температуры?
5. Как точно измерить размер пор в лаборатории?
- Порозиметрия проникновения ртути (MIP): Составление карты с широким диапазоном размеров пор путем введения ртути в структуру.
- Анализ изображений: Использует микроскопию для измерения больших пор и клеточных окон.
- Адсорбция газов (БЭТ): Оценка микропористости и удельной поверхности катализаторных опор.
6. Можно ли отремонтировать пористую керамику на месте?
7. Как геометрия пор влияет на производительность катализатора?
8. Может ли пористая керамика быть адаптирована для уникального применения?
9. Какие методы очистки эффективны при засорении фильтров?
- Обратная промывка: Реверсирование потока жидкости для вытеснения частиц.
- Ультразвуковая очистка: Использование высокочастотной вибрации в жидкой ванне.
- Термоциклирование: Осторожно нагрейте, чтобы сжечь органические отложения.
Примечание: Избегайте агрессивной механической чистки, которая может повредить хрупкие керамические стойки.
10. Какие меры предосторожности применяются при производстве?
Заключительные замечания
Пористые керамические материалы предлагают мощное сочетание термической и химической стойкости, легкой структуры и функциональной пористости. Выбор подходящего материала требует пристального внимания к архитектуре пор, совместимости с химическими веществами, механическим потребностям и возможности производства. Для промышленного применения решающее значение имеет тестирование прототипа в условиях, аналогичных условиям эксплуатации. Опыт AdTech в области керамической фильтрации и связанных с ней систем позволяет компании разрабатывать материалы для конкретного литья металлов, фильтрации и высокотемпературного использования. При необходимости, технические характеристики, образцы деталей и эксплуатационные испытания могут подтвердить окончательный выбор для любого целевого применения.
