Огнеупорные защитные покрытия образуют тонкий инженерный барьер над кирпичи, литьевых материалов, модулей из керамического волокна, графита или металлических поверхностей, что предотвращает проникновение расплавленного металла, химическое воздействие, истирание и преждевременное разрушение поверхности. Правильный выбор, правильное нанесение и плановое обслуживание этих покрытий продлевают срок службы футеровки, сокращают незапланированные простои, улучшают тепловые характеристики и выход продукции.

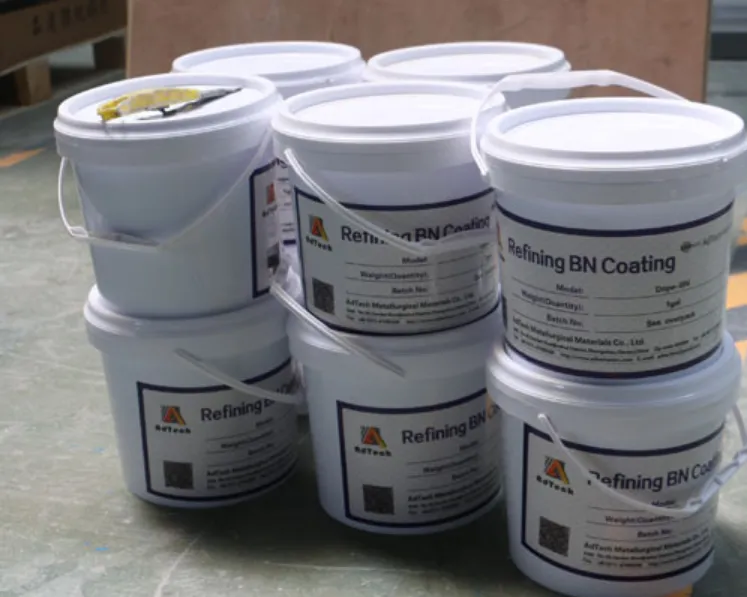

Что такое огнеупорные защитные покрытия
A огнеупорное защитное покрытие представляет собой рецептурный материал, наносимый на огнеупорная футеровка или горячей поверхности для обеспечения заданных свойств поверхности. Типичные цели включают сопротивление проникновению расплавленного металла, снижение абразивного износа, блокирование химического воздействия, улучшение тепловой излучательной способности и герметизацию пористости в литой или кирпичной футеровке. Выполняя эти функции на уровне поверхности, покрытие замедляет скорость деградации рабочей поверхности, увеличивает количество производственных циклов между ремонтами и часто улучшает энергопотребление за счет изменения поведения лучистого тепла.
Промышленный опыт показывает, что правильное покрытие может предотвратить распространенные случаи отказа оборудования для плавки алюминия и стали, стекольных резервуаров, печей и других высокотемпературных емкостей. Основные поставщики технологий и специалисты литейных заводов публикуют технические бюллетени, в которых документально подтверждены как энергетические, так и эксплуатационные преимущества при правильной спецификации и нанесении покрытий.
Основные функции и факторы производительности
Основные функции
-
Образуют несмачиваемый барьер, ограничивающий проникновение металла в пористые огнеупоры.
-
Устойчивость к химическому воздействию шлаков, потоки, или побочные продукты сгорания.
-
Снижение интенсивности абразивного износа и эрозии в местах контакта потока или движения твердых частиц с рабочей поверхностью.
-
Изменение излучательной способности поверхности для влияния на тепловой баланс и тепловую эффективность печи.
-
Заполняет поверхностную пористость в литьевых материалах или кирпичах, создавая более однородную технологическую поверхность.
Драйверы производительности
-
Состав и гранулометрический состав огнеупорного наполнителя в покрытии.
-
Химический состав связующего и пути его термического разложения.
-
Прочность сцепления с основой и гибкость при термоциклировании.
-
Смачиваемость по сравнению с расплавленным металлом или шлаком в контакте.
Основные химические составы и семейства продуктов
Огнеупорные защитные покрытия делятся на несколько широких категорий. Каждое семейство подразумевает компромисс между температурными характеристиками, прочностью, стойкостью к термическим ударам, химической стойкостью и простотой нанесения.
1. Покрытия на водной основе или растворителях с керамическими частицами
Они сочетают в себе высокоплавкие керамические порошки, такие как глинозем, цирконий, магнезия или плавленый кварц, со связующим, которое сгорает при температуре эксплуатации, оставляя плотную пленку с керамическим наполнителем. При правильном проектировании обладают высокой стойкостью к смачиванию и химическому воздействию.
2. Не смачивающиеся разделительные покрытия и жертвенные краски
Сформулированы так, чтобы отталкивать расплавленный металл и шлак благодаря специальным добавкам, таким как нитрид бора, графит или запатентованные полимерно-керамические смеси. Эти продукты могут быть жертвенными, но обеспечивают экономичную защиту в зонах среднего износа.
3. Покрытия с высокой светопроницаемостью или отражающие покрытия
Предназначены для манипулирования лучистым теплом. Некоторые покрытия повышают отражательную способность, чтобы ускорить нагрев или вернуть радиационное тепло в процесс, повышая эффективность использования топлива. Другие увеличивают излучательную способность, когда радиационный обмен должен быть увеличен для контроля процесса.
4. Цементные и огнеупорные растворы используется в качестве тонкого защитного слоя
Растворы на основе сатанита и низкоцементные гипсовые суспензии можно заглаживать или напылять для создания твердой защитной поверхности. Эти продукты обеспечивают устойчивость к механическим воздействиям и часто используются там, где требуется прочная поверхность.
5. Покрытия, совместимые с керамическим волокном
Мягкие или гибкие покрытия, предназначенные для волоконных модулей, которые прочно сцепляются с изоляцией, не вызывая локального напряжения в ней. Они сохраняют целостность волокна, уменьшая его запыление и эрозию.
Типичные виды промышленного использования и конкретные примеры
-
Печи для плавки алюминия: защита от проникновения расплавленного алюминия и налипания окалины.
-
Сталеразливочные ковши и промковши: уменьшают проникновение расплавленной стали и абразивный износ.
-
Стеклянные резервуары: защитите огнеупорные полы и водосливы от коррозионной химии стекла.
-
Печи и печи для термообработки: управление лучистым теплом и защита модулей из керамического волокна.
Как покрытия защищают от смачивания и проникновения расплавленного металла
Расплавленные металлы смачивают пористые огнеупорные поверхности, а затем проникают в межпоровые пространства. Как только начинается проникновение, замена футеровочного материала становится вероятной. Защитные покрытия прерывают эту цепочку тремя способами:
-
Обеспечивает низкую смачиваемость поверхности, что уменьшает угол контакта между металлом и твердой поверхностью. Меньшая смачиваемость снижает вероятность проникновения.
-
Запечатайте открытые поры так, чтобы исчезли капиллярные пути. Правильное уплотнение пор блокирует капиллярность металла.
-
Обеспечивают быстро обновляемую жертвенную кожу, позволяя проводить плановое повторное покрытие в зонах повышенного износа.
Практическое замечание: при выборе необходимо учитывать химический состав расплавленного сплава, температурный диапазон и флюсующие вещества, используемые в процессе. Покрытие, которое хорошо подходит для одного металла или процесса, может не сработать при другом химическом составе.
Критерии выбора и соответствие материалам для облицовки основания
При выборе покрытия сверьте эти свойства с характеристиками футеровки и условиями процесса:
-
Максимальная непрерывная рабочая температура и допустимый пик переходных процессов.
-
Совместимость с базовыми огнеупорами (глинозем, магнезия, корунд, кремнезем, карбид кремния, керамическое волокно).
-
Устойчивость к химическим веществам, характерным для конкретного процесса, например, к хлоридам в некоторых флюсах или щелочам при работе со стеклом.
-
Требуемая механическая прочность для противостояния истиранию и ударам от материалов заряда.
-
Толщина покрытия и то, изменяет ли эта толщина допуски размеров на рабочей поверхности.
-
Способ нанесения, поддерживаемый участком: кисть, шпатель, распылитель, шпатель или пневматический плунжер.
-
График отверждения и последовательность нагрева, необходимые для удаления связующих без образования трещин на поверхности.
Методы нанесения и лучшие практики установки
Подготовка поверхности
-
Очистите облицовку от налета, пыли и накипи.
-
Заделайте крупные пустоты и сколы с помощью соответствующих материалов.
-
Обеспечивают приемлемый профиль поверхности для механического шпоночного соединения, если это необходимо.

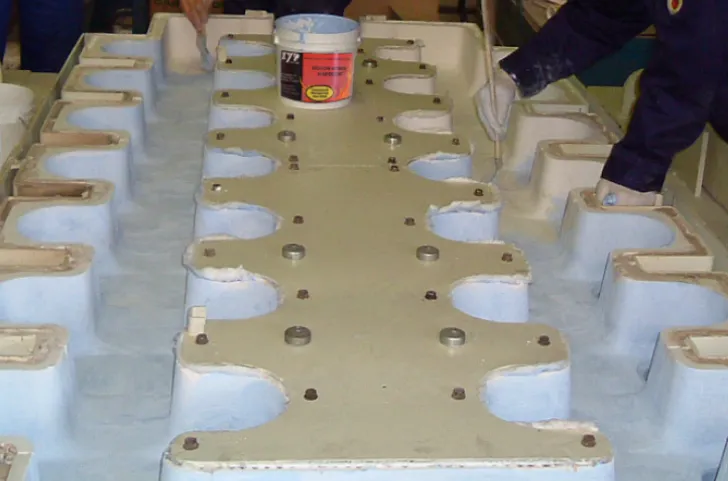

Типичные техники нанесения
-
Кисть или валик для мелкого ремонта и тонкопленочных продуктов.
-
Безвоздушное или обычное распыление для получения равномерных, более толстых пленок.
-
Нанесение шпателем защитных слоев на основе раствора.
-
Пневматическая трамбовка или пистолет для более толстых пластырей.
Отверждение и нагрев
Многие продукты требуют поэтапной сушки и контролируемого нагрева печи, чтобы избежать образования пузырей. Следуйте кривым отверждения, предлагаемым производителем; быстрый нагрев может заставить газы связующего расшириться, создавая пористость, что подрывает защитную функцию.
Проверка качества во время и после нанесения
-

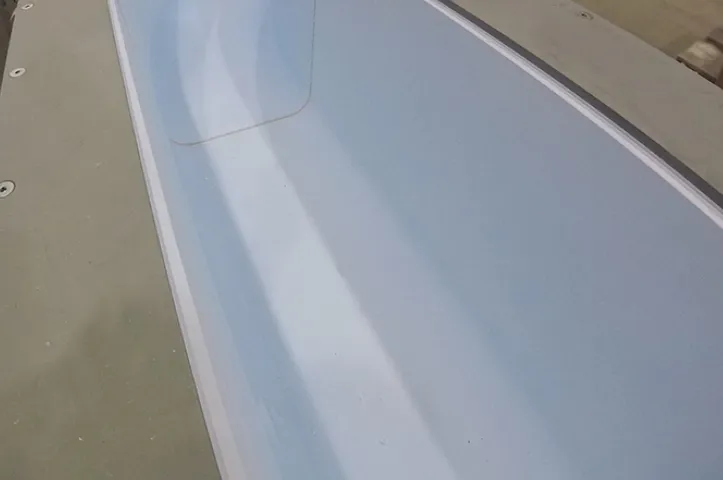

Визуальная однородность и покрытие в соответствии со спецификацией.
-
Измерение толщины с помощью манометров для мокрой пленки или проверка по окончании отверждения.
-
Испытание адгезии на образцах, где это возможно.
Осмотр, обслуживание и стратегии повторного покрытия
Программа плановых проверок сокращает количество аварийных ремонтов. Пример практического расписания:
| Частота | Задание |
|---|---|
| Ежедневно | Визуальный контроль на наличие сколов, горячих пятен или скоплений тяжелых металлов |
| Еженедельник | Целенаправленный контроль зон повышенного износа и измерение толщины покрытия в доступных местах. |
| Ежемесячно | Регистрация изменений теплового режима и оценка характеристик, связанных с излучательной способностью |
| Ежегодное отключение | Полная проверка и повторное покрытие жертвенных слоев |
При регулярном обслуживании обычно уделяется внимание зонам с высокой степенью воздействия: загрузочным дверям, кромкам, зонам контакта со шлаком и каналам подачи металла. Интервалы между нанесением покрытия варьируются от нескольких недель до нескольких лет в зависимости от тяжести эксплуатации.
Безопасность, обращение, экологические проблемы, нормативные указания
-
Многие огнеупорные покрытия содержат мелкие керамические порошки и связующие вещества, которые представляют риск вдыхания при смешивании и работе в сухом виде. Во время приготовления используйте средства защиты органов дыхания и местную вытяжку.
-
Разложение связующего при первоначальном нагреве может привести к выделению летучих веществ. Обеспечьте достаточную вентиляцию во время отверждения.
-
Некоторые несмачивающие добавки содержат соединения бора, которые имеют ограничения по воздействию. Проверьте MSDS для каждого продукта.
-
Отходы от отработанных покрытий и очистки щетками могут быть абразивными; обращайтесь с ними в соответствии с местными правилами утилизации твердых отходов.
Производители публикуют паспорта безопасности и рекомендации по обращению, которые необходимо соблюдать. Нормативные требования зависят от региона и процесса.
Сравнительные таблицы показателей
Таблица 1: Типичные семейства покрытий и их основные достоинства
| Семейство покрытий | Пиковая температура эксплуатации | Ключевые заслуги | Типичная слабость |
|---|---|---|---|
| Водорастворимые керамические частицы | 1200-1800°C в зависимости от наполнителя | Отличная химическая стойкость и герметичность пор | Требует тщательного отверждения; необходимо выжигание связующего. |
| Не смачивающиеся разделительные покрытия | До 800 - 1100°C | Сильное отталкивание расплавленного металла | Часто жертвуется; нуждается в частом повторном покрытии |
| Цементные тонкие поверхности | от 1000 до 1700°C | Механическая прочность и стойкость к истиранию | Тяжелее; могут измениться размеры |
| Мягкие шерстинки, совместимые с волокнами | 800 - 1400°C | Защищает хрупкую изоляцию от эрозии | Низкая стойкость к истиранию |
| Светоотражающие покрытия с высокой светопроницаемостью | Широкий диапазон | Оптимизация энергопотребления за счет контроля излучения | Должны соответствовать требованиям к излучательной способности процесса |
Таблица 2: Пример матрицы выбора для линии плавки алюминия
| Зона | Типичная подложка | Рекомендуемое семейство покрытий | Основная причина |
|---|---|---|---|
| Зона ванны расплава | Высокоглиноземистый литейный материал | Не смачиваемое жертвенное уплотнение или уплотнение из керамических частиц | Предотвращение проникновения алюминия |
| Излив и стирка | Карбид кремния или корундовый кирпич | Прочная цементная лицевая поверхность или покрытие из керамических частиц | Высокая абразивность и текучесть |
| Дверца для зарядки | Оптоволоконный модуль, облицованный кирпичом | Совместимый с волокнами мягкий слой плюс тонкий шпатель | Предотвращает истирание волокон и уплотняет края |
| Зона удержания | Литая подкладка | Керамические частицы с высоким содержанием глинозема | Химическая стойкость и герметичность |
Поиск и устранение неисправностей, часто встречающихся при сбоях
Неисправность: образование волдырей или расслоение при первом нагреве
Причина: быстрое выгорание связующего или попадание влаги. Устранение: поэтапный нагрев и проверка сухости поверхности перед выходом на полную температуру.
Отказ: быстрый износ в зоне сильного удара
Причина: несоответствующее семейство продуктов или недостаточная толщина. Устранение: выбрать покрытие в стиле раствора или с более высокой прочностью и обеспечить более толстый жертвенный слой.
Неисправность: проникновение расплавленного металла, несмотря на покрытие
Причина: несовместимость химического состава покрытия со сплавом или наличие пустот в покрытии. Устранение: протестируйте альтернативные несмачивающие добавки и улучшите предварительное уплотнение подложки.
Неудача: неожиданная химическая атака
Причина: воздействие флюса или шлака, не предусмотренное данными испытаний продукта. Устранение: обратитесь к поставщику для разработки индивидуальной рецептуры или добавьте жертвенное покрытие, устойчивое к этому химическому составу.
Методы тестирования производительности и проверки качества
Надежная программа квалификации должна включать в себя:
-
Испытание на термомеханическую цикличность образцов с покрытием.
-
Испытания на смачивание расплавленным металлом или имитаторами шлака для измерения угла контакта и проникновения.
-
Испытания на истирание для количественной оценки потери материала при имитации воздействия потока.
-
Испытание на адгезию после полного отверждения и последующего термического цикла.
-
Измерение излучательной способности там, где важны тепловые характеристики.
Экономическая оценка и преимущества жизненного цикла
Краткосрочные затраты на премиальные покрытия часто компенсируют долгосрочную экономию за счет меньшего количества повторных ремонтов, сокращения брака и снижения энергопотребления. Упрощенная модель жизненного цикла должна быть сравнительной:
-
Годовая стоимость покрытия плюс трудозатраты на установку
-
Экономия связана с более длительным сроком службы и меньшим количеством незапланированных отключений
-
Изменения энергии, связанные с разницей в излучательной способности
-
Повышение урожайности за счет снижения налипания металла и образования окалины
Во многих промышленных случаях покрытия дают положительную окупаемость в течение нескольких месяцев, если условия эксплуатации очень тяжелые. Примеры из практики поставщиков часто документируют эти преимущества и могут предоставить индивидуальные расчеты для конкретного предприятия.
Практический контрольный список спецификаций для закупок
-
Определите температуру процесса и переходные пики.
-
Перечислите субстраты и их химический состав.
-
Записывайте химические воздействия, включая состав флюса и шлака.
-
Опишите механические нагрузки: истирание, удар, загрузка заряда.
-
Укажите предпочтительные методы нанесения и возможности на месте.
-
Запросите MSDS, технические паспорта и отчеты об испытаниях.
-
Попросите предоставить данные испытаний на адгезию, смачивание и истирание, которые соответствуют вашему процессу.
-
Включите требования к лечению стадий в критерии приемки.
Несколько вспомогательных таблиц
Таблица 3: Краткая справка: какое семейство покрытий для какой проблемы
| Проблема | Семейство покрытий, вероятно, лучшее | Быстрое обоснование |
|---|---|---|
| Инфильтрация расплавленного металла | Не смачиваемое покрытие или уплотнение из керамических частиц | Низкая смачиваемость и уплотнение пор снижают капиллярность |
| Высокое истирание | Цементный тонкослойный или кельмовый раствор | Повышенная прочность и ударопрочность |
| Эрозия волокон | Совместимое с волокнами мягкое покрытие | Эластичное соединение, не повреждающее изоляцию |
| Энергетическая неэффективность | Высокопропускающее или отражающее покрытие | Изменяет радиационный тепловой баланс |
| Частые окна технического обслуживания | Жертвенные, быстронаносимые покрытия | Позволяет быстро переходить от одной кампании к другой |
Таблица 4. Примерные параметры лабораторных испытаний для квалификации поставщика
| Тест | Метод | Записка о принятии |
|---|---|---|
| Угол контакта с расплавленным металлом | Упругая капля на образце с покрытием в контролируемой печи | Угол контакта выше порогового значения означает отсутствие смачивания |
| Потери на истирание | Износ вращающегося диска или штифта по стандарту ASTM | Потери ниже спецификации для заданных циклов |
| Адгезия после термического цикла | Испытание на отрыв после 10 циклов до пика эксплуатации | Не допускается расслоение |
| Излучательная способность | ИК-излучатель при рабочей температуре | Соответствие ожидаемой излучательной способности в пределах допуска |
| Химическая атака | Погружение или воздействие симулятора шлака | Нет потери массы сверх нормы |
Огнеупорные покрытия: Защита поверхности и броня FAQ
1. Что отличает несмачиваемое покрытие от герметизирующего?
2. Может ли каждая огнеупорная футеровка принимать любое покрытие?
3. Какой толщины должно быть защитное покрытие?
- Тонкопленочные несмачиваемые слои: Обычно <0,5 мм.
- Защитные растворы/мастики: Может составлять от 2 мм до нескольких сантиметров.
Всегда соотносите уровень защиты с требуемыми допусками на размеры вашей печи или прачечной.
4. Каков обычный график отверждения этих покрытий?
5. Изменяет ли покрытие тепловое поведение печи?
6. Как быстро можно повторно нанести покрытие во время короткого перерыва в работе?
7. Имеют ли модули из керамического волокна иное покрытие, чем кирпичные лицевые панели?
8. Какие проверки должны требовать закупки от поставщиков?
- Адгезионная прочность (Посттермическая цикличность).
- Контактный угол с вашим конкретным сплавом.
- Устойчивость к истиранию индексы.
- Значения излучательной способности при рабочих температурах (T > 700℃).
9. Каковы наиболее распространенные ошибки при нанесении?
- Плохая подготовка поверхности (загрязнение жиром или пылью).
- Недостаточное время высыхания.
- Быстрый нагрев, вызывающий откол пара.
- Неправильный выбор продукта для конкретного химического состава сплава.
10. Регулируется ли утилизация покрытий?
Заключительный контрольный список для инженеров перед выбором покрытия
-
Подтвердите максимальные рабочие и переходные температуры.
-
Определите химический состав расплавленного металла и состав шлака.
-
Определите абразивные и ударные нагрузки.
-
Уточните тип субстрата и состояние существующей облицовки.
-
Укажите методы нанесения, доступные на месте.
-
Установите измеримые приемочные испытания и график их проведения.
-
Попросите продавца провести испытания на репрезентативном макете.
-
Включите интервалы технического обслуживания в план TPM завода.
Заключительное резюме
Огнеупорные защитные покрытия представляют собой экономически эффективный слой защиты для высокотемпературного технологического оборудования. Они защищают футеровку от проникновения, износа и химического воздействия, одновременно предлагая возможности для улучшения энергетических характеристик за счет управления поверхностной излучательной способностью. Правильный выбор химического состава и его нанесение в контролируемых условиях позволяет значительно сократить время простоя и расходы на протяжении всего жизненного цикла оборудования. Работайте в тесном контакте со специалистами по покрытиям и планируйте квалификационные испытания, отражающие реальные условия на предприятии, до полномасштабного внедрения.
