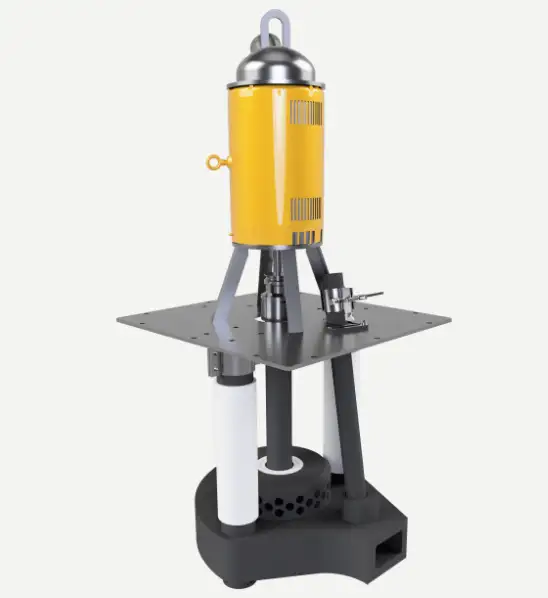

Bomba de alumínio fundido

Para um manuseamento estável e repetível do alumínio fundido, escolha a tecnologia de bombas que corresponda às necessidades de pureza, caudal e altura manométrica e capacidade de manutenção. As bombas electromagnéticas proporcionam a fusão mais limpa para uma fundição de precisão, enquanto as bombas de impulsor mecânico submerso proporcionam o maior volume de produção; a seleção correta do material molhado, os procedimentos térmicos controlados antes do funcionamento, a filtragem da entrada e uma rotina de manutenção documentada permitem reduzir o desperdício, aumentar o rendimento e prever os custos de funcionamento.

O que é a bomba de alumínio fundido?

Uma bomba de alumínio fundido transfere o metal líquido entre fornos, porões e moldes, ou faz circular o metal dentro de um recipiente para melhorar a uniformidade da temperatura e a consistência da composição. As bombas reduzem a dependência do vazamento manual, reduzem as perdas de metal devido a óxidos superficiais e permitem taxas de enchimento controladas que reduzem os defeitos de fundição.

Tipos de bombas principais e breve comparação

Bombas electromagnéticas (EM)

As bombas electromagnéticas geram fluxo através das forças de Lorentz quando uma corrente eléctrica interage com um campo magnético no metal líquido condutor. Não contêm peças móveis em contacto com o metal fundido, o que reduz o desgaste e diminui a introdução de partículas no fluxo. As unidades EM adequam-se a enchimentos de elevada pureza e baixa turbulência e a tarefas de dosagem precisas.

Bombas de impulsor mecânico submerso

Estas bombas utilizam um rotor ou impulsor submerso na massa fundida para criar caudal. Proporcionam um elevado rendimento volumétrico e toleram ciclos de trabalho mais pesados. As partes húmidas têm de resistir à abrasão e aos ciclos térmicos. As bombas mecânicas requerem uma vedação cuidadosa e disposições de arrefecimento para rolamentos e componentes de acionamento.

Sistemas de ar comprimido e de transferência de pressão

O gás comprimido força o metal através de uma câmara e para dentro de tubagens ou panelas. Estes sistemas são excelentes para tarefas de transferência simples em que a complexidade do sistema deve permanecer baixa. Podem ser seguros e fiáveis quando equipados com válvulas de ventilação e de controlo corretas.

Projectos de transbordo e de transferência assistida por gravidade

Alguns arranjos de fornos usam geometria de transbordamento controlada para mover o metal sem imergir um rotor de bomba. Estes reduzem as partes molhadas em movimento e podem reduzir a manutenção, mas oferecem um controlo limitado sobre o caudal e podem não se adequar a disposições de elevado rendimento.

Porque é que as bombas melhoram os resultados da fundição

• Qualidade: A remoção do metal por baixo da superfície ajuda a excluir as impurezas e os óxidos flutuantes, produzindo derrames mais limpos.
• Uniformidade: A circulação forçada reduz a estratificação térmica e composicional, melhorando a consistência de peça para peça.
• Rendimento e controlo: As bombas permitem taxas de enchimento estáveis e tempos de ciclo mais curtos em comparação com a concha manual.
• Segurança: O funcionamento remoto mantém os operadores afastados das zonas mais quentes, com encravamentos de série que impedem condições inseguras.
• Economia: Taxas de refugo mais baixas e maior rendimento reduzem o custo por peça fundida boa, compensando os custos de aquisição e manutenção ao longo de horas de funcionamento previsíveis.

Opções de materiais húmidos e soluções de compromisso

A seleção de materiais molhados compatíveis determina a vida útil e os intervalos de manutenção. A tabela abaixo resume as opções mais comuns.

Quadro 1 Propriedades dos materiais húmidos e soluções de compromisso

Material	Principais pontos fortes	Limites do capital	Aplicações típicas
Grafite	Boa resistência ao choque térmico, maquinável, grande disponibilidade	Risco de oxidação acima de certas temperaturas se exposto ao oxigénio	Rotores, anéis de desgaste, elementos de sacrifício
Cerâmica de carboneto de silício	Resistência ao desgaste, estabilidade química	Fragilidade; sensível a variações rápidas de temperatura	Revestimentos, mangas de entrada, camisas de bombas EM
Alumina e cerâmicas refractárias densas	Resistência à corrosão, tolerância a altas temperaturas	Fragilidade; desafios específicos de maquinagem	Bicos, caixas de filtros
Ligas à base de níquel (família Inconel)	Elevada resistência mecânica à temperatura	Custo elevado; pesado e difícil de maquinar	Inserções estruturais, veios onde o contacto com o metal é mínimo
Aços revestidos	Estrutura externa económica com revestimento protetor	Desgaste do revestimento, compatibilidade específica do local necessária	Caixas e peças de suporte não humedecidas

Critérios de seleção da bomba

1. Química da liga alvo: Confirme se o processo utiliza alumínio puro, ligas de fundição padrão ou misturas especiais com adições. Cada liga influencia a corrosão, a abrasão e o comportamento do óxido.
2. Caudal volumétrico necessário: Expresse em litros por minuto ou quilogramas por hora. Combine a capacidade da bomba com os tempos de enchimento e os requisitos de ciclo.
3. Necessidade de cabeça: As perdas de elevação vertical e de tubagem determinam a seleção; incluem perdas por fricção de válvulas, curvas e filtros.
4. Objetivo de limpeza: Para fundição sob pressão e peças forjadas de alto desempenho, dê prioridade às bombas EM e à filtragem integrada. Para a fundição em areia de grande volume, as bombas mecânicas podem ser mais económicas.
5. Ciclo de trabalho e horas de funcionamento: A circulação contínua exige uma margem de conceção diferente do serviço de transferência intermitente.
6. Capacidades de manutenção: Avaliar as competências no local, a logística das peças sobresselentes e o tempo de execução do serviço.
7. Caraterísticas e controlos de segurança: O arranque remoto, os accionamentos do motor de arranque suave, os encravamentos de temperatura e os circuitos de paragem de emergência devem ser de série.
8. Custo total de propriedade: Incluir energia, peças consumíveis, mão de obra de manutenção e custos de inatividade previstos.

Método de dimensionamento com exemplo de trabalho

Variáveis de base

• Q: Caudal pretendido em litros por minuto (L/min)
• H: Altura total em metros (m) - elevação vertical mais perda de carga por atrito
• rho: Densidade da massa fundida em kg/m3 (densidade típica da massa fundida de alumínio ≈ 2400 kg/m3)
• eta: Eficiência hidráulica do sistema (fração decimal; intervalo típico de 0,55 a 0,85)

Estimativa da potência hidráulica

Converter o caudal em metros cúbicos por segundo:

Q_m3_s = Q_L_min / 60000

Potência hidráulica P_h em quilowatts (kW):

P_h = (rho * g * Q_m3_s * H) / (1000 * eta)

em que g = 9,81 m/s^2

Exemplo prático

1. Dado:
   • Q = 600 L/min
   • H = 6 m
   • rho = 2400 kg/m3
   • eta = 0,68
2. Converter fluxo:

   Q_m3_s = 600 / 60000 = 0,01 m3/s

3. Calcular o numerador:

   Numerador = rho * g * Q_m3_s * H
   Numerador = 2400 * 9,81 * 0,01 * 6 = 1414,56

4. Calcular o denominador:

   Denominador = 1000 * eta = 1000 * 0,68 = 680

5. Potência hidráulica:

   P_h = Numerador / Denominador = 1414,56 / 680 = 2,08 kW

6. Recomendação: Selecione um motor com margem para cobrir o binário de arranque e os limites térmicos. Uma margem de segurança típica é de 1,5 a 2 vezes P_h. Para este exemplo:

   Motor recomendado ≈ 2,08 kW * 1,5 a 2 ≈ 3,0 a 4,0 kW (confirmar com o fabricante da bomba)

Dimensões de desempenho típico da bomba e tabela de seleção

Quadro 2 Faixas de desempenho típicas para tecnologias de bombas

Família de bombas	Gama de caudais (L/min)	Alcance habitual da cabeça (m)	Aplicação típica
Bomba EM, compacta	10-800	1-10	Dosagem de precisão, enchimentos de baixa turbulência
Mecânica submersa	200-6,000	2-20	Transferência de grande volume, circulação no forno
Transferência de pressão (acionada por ar)	50-1,200	1-8	Enchimento com concha, transferência de média capacidade
Sistemas de transbordo	Dependente do sistema	Cabeça baixa	Transferência de baixa manutenção em fornos grandes

Conceção da entrada e filtragem

A entrada de uma bomba é o principal ponto de controlo da limpeza da fusão. As boas práticas incluem:

• Utilização de entradas submersas situadas abaixo da superfície para extrair metal mais limpo.
• Instalação de uma filtração grosseira a montante para capturar fragmentos de escórias de grandes dimensões.
• Adição de um filtro de cerâmica fina ou de uma almofada de espuma cerâmica antes da entrega aos moldes quando é necessária uma limpeza elevada.
• Conceber a geometria da entrada com transições de fluxo graduais e sem arestas vivas para minimizar o risco de cavitação.

Recomendações de instalação que aumentam a vida útil

• Pré-aquecer os componentes: Levar as partes molhadas a uma temperatura próxima da de fusão antes do contacto para evitar choques térmicos.
• Rampas térmicas: Implementar rampas de temperatura controlada para aquecedores de bombas e componentes refractários durante o arranque inicial.
• Apoio e ancoragem: A tubagem deve ser adequadamente suportada para evitar desalinhamentos e cargas de flexão no conjunto da bomba. Os acoplamentos flexíveis e os circuitos de expansão evitam a transmissão de tensões térmicas.
• Sistemas de arrefecimento: As chumaceiras e os invólucros do motor requerem um arrefecimento fiável; encaminhe os circuitos de arrefecimento para longe das fontes de calor, sempre que possível.
• Instrumentação: Instalar sondas de temperatura, indicadores de temperatura dos rolamentos e sensores de fluxo para um alerta precoce de funcionamento anormal.

Modos de falha comuns e atenuação

1. Abrasão e desgaste do rotor: Prevenir através da filtragem da entrada e da seleção de materiais resistentes ao desgaste. Monitorizar a folga, medir o desgaste e manter anéis de desgaste sobresselentes.
2. Fracturas por choque térmico em cerâmicas: Mitigar com procedimentos de pré-aquecimento e aumento lento da temperatura durante a entrada em funcionamento.
3. Sobreaquecimento da chumaceira: Assegurar que as camisas de arrefecimento estão desobstruídas, verificar o estado do lubrificante e instalar interruptores térmicos ligados ao sistema de controlo.
4. Falhas eléctricas em sistemas EM: Proteger a eletrónica de potência do calor e da poeira; fornecer refrigeração redundante e inspeção térmica de rotina.
5. Apreensão de escórias ou de metais de refugo: A formação do operador para a escumação da superfície e a limpeza de rotina mantém os detritos afastados da entrada.

Programa de manutenção com tarefas e frequências

Quadro 3 Calendário de manutenção de base recomendado

Intervalo	Acções
Diário	Verificação visual da existência de fugas; leitura e registo das temperaturas da entrada e da chumaceira; confirmação da prontidão do interbloqueio
Semanal	Limpar as superfícies exteriores; remover a escória acumulada junto à entrada; verificar os circuitos de arrefecimento
Mensal	Inspecionar as folgas do rotor; verificar o filtro de entrada; testar o funcionamento da válvula; inspecionar as ligações eléctricas
Trimestral	Substituir as peças de desgaste sacrificiais com base na taxa de desgaste; calibrar os sensores; efetuar um teste de diagnóstico de bombagem
Anual	Desmontagem completa para inspeção; ensaios não destrutivos em peças críticas; atualização da lista de materiais e de peças sobressalentes

Ajustar esta base de referência às horas de funcionamento, ao tipo de liga e aos níveis de contaminação.

Protocolos de segurança e formação essencial dos operadores

• Proteção pessoal: Vestuário resistente ao calor, protecções faciais com sombra adequada, luvas isoladas e calçado classificado para exposição a metais fundidos.
• Encravamentos de controlo: As bombas devem parar automaticamente se o fluxo do líquido de refrigeração falhar, se a temperatura da chumaceira exceder o limite ou se o nível de fusão descer abaixo da entrada de segurança.
• Procedimentos de emergência: Passos escritos e ensaiados para contenção e arrefecimento em caso de derrame. Incluir válvulas de isolamento de emergência e vias de escoamento rápido.
• Autorização de trabalho: As rigorosas autorizações de trabalho a quente e de manutenção evitam a exposição acidental a metal fundido.
• Programa de formação: Formação estruturada do operador e da manutenção, abrangendo verificações diárias, arranque e paragem, diagnóstico de avarias e substituição segura de peças.

Lista de peças sobressalentes e recomendações de inventário

Manter um stock mínimo no local que reflicta os prazos de entrega e o carácter crítico. As peças sobressalentes típicas incluem:

• Anéis de desgaste e segmentos de rotor
• Mangas de entrada ou secções superiores em cerâmica
• Conjuntos de rolamentos e vedantes
• Fusíveis de controlo e contactores para unidades EM
• Sensores de temperatura e medidores de caudal

A contagem do inventário deve refletir as falhas de um único ponto; as peças críticas molhadas devem ter pelo menos uma substituição por bomba quando os prazos de entrega são incertos.

Factores de custo e soluções económicas

O preço de compra inicial varia consoante a tecnologia e a escala. Principais factores de custo:

• Família de bombas: As unidades EM têm frequentemente um custo de capital mais elevado devido à eletrónica de potência e ao fabrico de precisão. As unidades mecânicas podem custar menos por unidade de caudal.
• Materiais: As ligas com alto teor de níquel e as cerâmicas avançadas aumentam o custo inicial, mas podem reduzir a manutenção ao longo da vida útil em ambientes agressivos.
• Controlo e instrumentação: O funcionamento remoto, a integração de PLC e o registo de dados aumentam os custos e reduzem a exposição do operador.
• Consumo de energia: Avaliar a eficiência da unidade e o ciclo de funcionamento. Um sistema de maior eficiência pode custar mais no início, mas reduzir as despesas de funcionamento.
• Risco de inatividade: Escolher uma estratégia de conceção e de peças sobresselentes proporcional ao custo do tempo de produção perdido.

Ensaios típicos de entrada em funcionamento e critérios de aceitação

• Controlos funcionais a frio: Verificar a instrumentação, os encravamentos e as funções de controlo remoto antes da exposição à fusão.
• Condicionamento térmico: Aquecedores de rampa e verificar o comportamento da expansão térmica; monitorizar os pontos de tensão.
• Verificação do desempenho: Medir o caudal na altura-alvo e comparar com as curvas da bomba fornecidas.
• Controlo da limpeza: Efetuar derrames de amostras após a entrada em funcionamento e inspecionar as peças fundidas quanto a inclusões. Registar a composição química da fusão antes e depois da bombagem para confirmar que não foi introduzida qualquer contaminação.
• Ensaios de segurança: Simular disparos de sensores e paragens de emergência; verificar o isolamento rápido e o arrefecimento controlado.

Quatro quadros técnicos de referência

Quadro 4 Indicadores de falha típicos e acções imediatas

Sintoma	Causa provável	Ação imediata
Aumento da temperatura da chumaceira	Bloqueio do arrefecimento ou falha do lubrificante	Desligar a bomba; inspecionar o arrefecimento; substituir o lubrificante; verificar as chumaceiras
Queda súbita do caudal	Entrada obstruída ou gripagem da bomba	Parar a bomba; confirmar o nível de fusão; inspecionar o filtro de entrada; eliminar obstruções
Falha eléctrica no controlo EM	Sobreaquecimento ou curto-circuito	Isolar a alimentação; inspecionar as unidades e a cablagem; substituir os módulos avariados
Fissuras repetidas na cerâmica	Choque térmico ou impacto mecânico	Rever o perfil de pré-aquecimento; substituir as peças com fissuras; abrandar as rampas no reinício

Tabela 5 Mapeamento rápido da seleção de materiais

Necessidade de candidatura	Material molhado preferido	Notas
Dosagem de alta pureza	Bomba EM com revestimento cerâmico	Menor produção de partículas
Transferência de grande volume	Bomba mecânica com impulsor de grafite	Melhor rendimento, manutenção moderada
Serviço de ligas abrasivas	Revestimentos de carboneto de silício	Longa vida útil com manuseamento térmico adequado
Fixação estrutural	Inserções em liga de níquel	Fornecer resistência em zonas de calor elevado

Quadro 6 Recomendações para sensores e controlos

Medição	Objetivo	Especificação típica
Sensor de nível de fusão	Proteger a ingestão da exposição	Sondas redundantes com disparo à prova de falhas
Sonda de temperatura da chumaceira	Evitar a falha do rolamento	RTD ou termopar de alta temperatura
Medidor de caudal	Verificar o volume fornecido	Fluxo eletromagnético ou sem pás a alta temperatura
Interruptor de caudal de arrefecimento	Assegurar a existência de arrefecimento dos rolamentos	Encravamento com fios para acionamento da potência

Quadro 7 Exemplo de layout da folha de dados de aceitação

Item	Valor teórico	Valor medido	Aprovado/Reprovado
Caudal a 6 m de altura	600 L/min	608 L/min	Passar
Aumento da temperatura da chumaceira	< 45°C acima da temperatura ambiente	37°C	Passar
Pressão de entrada	Dentro das especificações	Dentro das especificações	Passar
Contagem de inclusão de amostras	< X por 1000 g	Medida Y	Aprovado/Reprovado

Perguntas mais frequentes

1. Qual é a família de bombas que produz o alumínio fundido mais limpo?
   As bombas electromagnéticas extraem o metal sem mover as partes molhadas, o que reduz a agitação na superfície e diminui o arrastamento de partículas. Para necessidades de pureza mais elevada, as unidades EM em conjunto com a filtragem de cerâmica fina oferecem os melhores resultados.
2. Uma bomba mecânica pode efetuar a circulação contínua do forno?
   Sim, as bombas submersas mecânicas podem funcionar em circulação contínua, desde que o arrefecimento e as disposições dos rolamentos correspondam aos ciclos de funcionamento. A inspeção de rotina dos componentes de desgaste deve seguir um calendário disciplinado.
3. Como devo colocar a entrada para minimizar a entrada de impurezas?
   Colocar a entrada submersa à superfície, abaixo das camadas de escória conhecidas. Evitar a proximidade direta de pontos de carga e zonas turbulentas. Utilizar um crivo grosseiro na entrada para reter detritos de grandes dimensões.
4. Que pré-aquecimento é necessário antes do primeiro contacto com a massa fundida?
   Pré-aquecer as peças molhadas e as mangas de entrada a uma temperatura próxima da temperatura de fusão com rampas lentas. Evitar gradientes térmicos rápidos que provoquem fissuras na cerâmica ou na grafite.
5. Com que frequência é necessário substituir as peças de desgaste do rotor?
   Os intervalos de substituição dependem da limpeza da liga e da atividade. Inspecionar as folgas mensalmente com contaminação moderada, aumentar a frequência se estiver a funcionar com níveis elevados de escória. Acompanhar o desgaste através de registos de medição.
6. Que arrefecimento é necessário para o motor e os rolamentos?
   Fornece arrefecimento contínuo para rolamentos e caixas de motor com circuitos dimensionados para as condições ambientais. A monitorização de arrefecimento redundante que dispara o acionamento em caso de falha protege contra danos térmicos.
7. A operação remota é obrigatória?
   Recomenda-se vivamente o controlo remoto, uma vez que reduz a exposição do operador ao calor radiante. Os sistemas remotos devem incluir a capacidade de paragem de emergência local e uma indicação clara do estado.
8. Que tipo de filtragem deve ser utilizada com as bombas EM?
   Combine a geometria de entrada submersa com filtros de espuma de cerâmica fina na entrega aos moldes. Esta configuração evita o entupimento das pontas das ferramentas e produz derrames consistentemente limpos.
9. Como validar o desempenho da bomba durante a colocação em funcionamento?
   Efetuar testes de aceitação, incluindo verificação do fluxo na cabeça alvo, aumento da temperatura do rolamento sob carga e fundição de amostras para análise de inclusão. Documentar os resultados e comparar com as curvas do fornecedor.
10. Qual é a melhor estratégia para as peças sobresselentes?
    Manter, pelo menos, um conjunto completo de peças de desgaste críticas em contacto com a água e peças sobresselentes eléctricas de rápido movimento. Ajustar o stock com base nos prazos de entrega e na tolerância ao risco de produção.

Nota técnica de encerramento

Uma implementação bem sucedida depende da adequação da escolha da tecnologia aos objectivos de produção, da aplicação de controlos térmicos e operacionais rigorosos e do compromisso com um programa de manutenção preventiva. As decisões práticas incluem a seleção do nível de filtragem de entrada, a definição de perfis de rampa térmica e o dimensionamento de inventários de reserva para minimizar a interrupção da produção. Procedimentos claros e medições durante o comissionamento criam uma linha de base para a otimização contínua.
