A obtenção de peças fundidas de alumínio com zero defeitos depende inteiramente de três variáveis críticas: estabilidade precisa da temperatura, remoção eficaz do hidrogénio e filtragem rigorosa da inclusão. Para os engenheiros de fundição e gerentes de fábrica, a seleção de equipamentos não é meramente sobre a fusão do metal. Trata-se de controlar a pureza metalúrgica desde o forno até ao molde. O equipamento de fundição de alumínio de alto desempenho reduz as taxas de refugo, elimina a porosidade e garante que as propriedades mecânicas atendam aos padrões automotivos e aeroespaciais. Este recurso analisa a maquinaria essencial, concentrando-se especificamente nas tecnologias de tratamento de fusão em que a ADtech é especialista, para ajudar as instalações a otimizar as suas linhas de fundição para um rendimento máximo.
O ecossistema central da fundição de alumínio
As casas de fundição modernas funcionam como sistemas integrados complexos. O panorama do equipamento divide-se em sectores de fusão, manutenção, transferência e tratamento. O sucesso nesta indústria exige a sincronização destas fases para evitar a formação de óxidos e a perda de temperatura.
As fundições que pretendem obter uma produção de alta qualidade devem dar prioridade às seguintes categorias de máquinas:
-

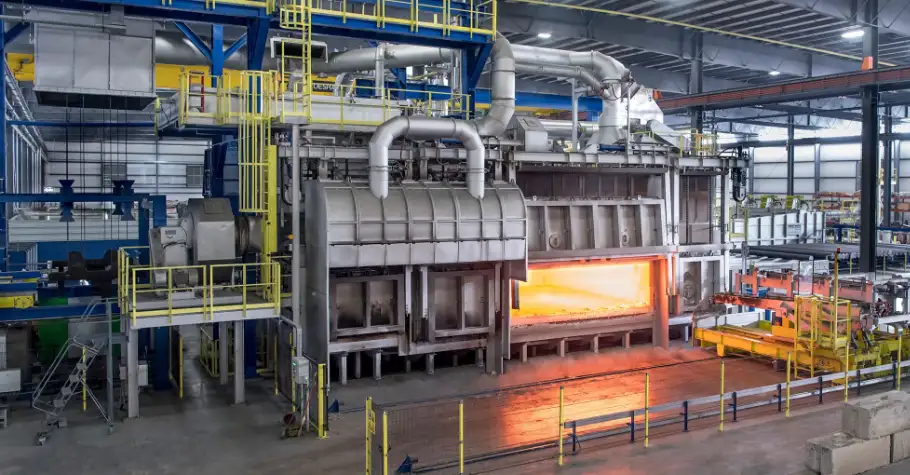

Fornos de fusão: Fornos reverberatórios, de indução ou de cadinho que convertem carga sólida em líquida.
-
Estações de tratamento da fusão: O coração do controlo de qualidade, que envolve a desgaseificação e a filtragem.
-
Sistemas de transferência: Sistemas de lavagem e panelas concebidos para movimentar o metal sem turbulência.
-
Máquinas de fundição: Unidades de refrigeração direta (DC), de fundição sob pressão ou de fundição contínua.
Examinaremos os requisitos específicos de engenharia para cada um deles, concentrando-nos sobretudo nas tecnologias de purificação que geram rentabilidade.
Sistemas de filtragem de metais fundidos
A filtragem continua a ser a principal defesa contra as inclusões não metálicas. As inclusões actuam como pontos de concentração de tensão no produto final, conduzindo a uma falha catastrófica por fadiga.
Filtros de espuma cerâmica (CFF)
Os filtros de espuma de cerâmica são o padrão da indústria para a remoção de impurezas de tamanho mícron. Estes filtros utilizam um mecanismo de trajeto tortuoso. À medida que o alumínio fundido flui através da estrutura cerâmica de poros abertos, as inclusões ficam presas através de mecanismos de filtragem de leito profundo e filtragem de bolo.
ADtech fabrica soluções CFF avançadas que utilizam pastas cerâmicas distintas para resistir a choques térmicos elevados. A seleção do poro por polegada (PPI) depende da aplicação final:
-
10-20 PPI: Fundição comercial geral.
-
30-40 PPI: Rodas de automóveis e blocos de motor.
-
50-60 PPI: Aplicações aeroespaciais e de folhas finas.
Filtragem de leito profundo
Para as operações que requerem uma pureza ultra-alta, tais como o stock de corpos de lata, são necessárias unidades de filtragem de leito profundo. Estas utilizam camadas de bolas ou grãos de alumina. O metal flui através destas camadas, e a grande área de superfície captura significativamente mais inclusões do que um filtro de placa padrão.
Tabela 1: Comparação da eficiência de filtragem
| Método de filtragem | Gama de remoção de partículas | Capacidade de caudal | Aplicação primária | Necessidade de manutenção |
| Malha de fibra de vidro | > 1000 microns | Elevado | Fundição por gravidade de baixo grau | Baixa (utilização única) |
| Filtro de espuma cerâmica (CFF) | 10 – 50 microns | Médio | Automotivo, tarugos para extrusão | Médio (Substituir por elenco) |
| Filtro de leito profundo | < 5 microns | Baixo a médio | Aeroespacial, Folha litográfica | Elevado (substituição de camas) |
| Filtro tubular | 2 – 10 microns | Baixa | Produção especializada de ligas | Muito elevado |
Unidades de desgaseificação e remoção de hidrogénio
O hidrogénio é o único gás com solubilidade significativa no alumínio líquido. Após a solidificação, esta solubilidade cai drasticamente, fazendo com que o gás se precipite e forme porosidade. A porosidade elimina a resistência mecânica e arruína as superfícies maquinadas.
Tecnologia de desgaseificação rotativa
O método mais eficaz para remover o hidrogénio é a desgaseificação rotativa. Este equipamento introduz um gás inerte (normalmente azoto ou árgon) através de um eixo rotativo de grafite e de um rotor.
ADtech As unidades de desgaseificação concentram-se na fragmentação das bolhas. O rotor giratório corta o gás inerte em bolhas minúsculas. Estas bolhas dispersam-se pela massa fundida. Os átomos de hidrogénio difundem-se nestas bolhas de gás inerte e sobem à superfície. Além disso, o efeito de flutuação ajuda a elevar os óxidos sólidos para a camada de escória superficial para remoção.
Indicadores-chave de desempenho para desgaseificação:
-
Velocidade do rotor (RPM): Deve ser regulável para evitar a formação de vórtices que podem reintroduzir óxidos.
-
Caudal de gás: Necessita de uma medição precisa.
-
Tempo de tratamento: Normalmente, 5 a 15 minutos, dependendo do volume da fusão.
Sistemas de lavagem e transferência de metal fundido
A deslocação do metal do forno de espera para a estação de fundição é a origem de muitos defeitos. A turbulência cria novos óxidos.
Peças de fundição a quente
Os sistemas de topo quente são cruciais para a fundição DC (Diret Chill). Utilizam um reservatório refratário para alimentar o molde. As propriedades de isolamento do coletor de topo quente garantem que o metal permaneça líquido por tempo suficiente para alimentar o encolhimento do lingote, aumentando as taxas de recuperação.
Integração de sistemas de branqueamento
Um sistema de lavagem bem concebido mantém a temperatura do metal e evita salpicos. ADtech fornece segmentos de lavagem refractários pré-fabricados que oferecem um elevado isolamento e propriedades não molhantes. Estes sistemas integram frequentemente caixas de desgaseificação e filtragem em linha, permitindo um tratamento contínuo durante a transferência.
Vantagens das máquinas de lavar roupa com isolamento:
-
Conservação da temperatura: Reduz a necessidade de sobreaquecimento no forno.
-
Redução de óxidos: Um fluxo silencioso e constante minimiza a exposição da superfície ao ar.
-
Segurança: As vias de transferência fechadas protegem os trabalhadores do calor radiante e dos salpicos.
Agentes de Fluxagem e Refinação Química
A maquinaria por si só não consegue lidar com todas as impurezas. Os fluxos químicos são aditivos necessários utilizados em conjunto com o equipamento mecânico.
Tipos de fluxos
-
Cobrindo o Fluxo: Funde-se na superfície para formar uma barreira contra a oxidação.
-
Fluxo de escória: Promove a separação do alumínio da escória, reduzindo a perda de metal durante a escumação.
-
Fluxo de refinação: Reage com impurezas específicas (como o cálcio ou o sódio) para as remover da liga.
Tabela 2: Matriz de seleção do fluxo
| Tipo de fluxo | Base química | Função | Temperatura recomendada |
| Fluxo exotérmico | Nitratos/Fluoretos | aquece a escória para separar o metal | 700 °C – 750 °C |
| Fluxo de refinação de grãos | Sais Ti/B | Reduz o tamanho do grão para obter resistência | 720 °C – 740 °C |
| Modificar o fluxo | Estrôncio/Sódio | Modifica a estrutura do silício (Al-Si) | 730 °C – 760 °C |
| Fluxo de limpeza | Cloretos/Fluoretos | Remove óxidos e substâncias não metálicas | 700 °C – 740 °C |
Controlo e medição da temperatura
A leitura exacta da temperatura não é negociável. Os termopares e os tubos de proteção têm de suportar a natureza corrosiva do alumínio fundido.
Tubos de proteção de nitreto de silício:
A ADtech recomenda o Nitreto de Silício (Si3N4) para tubos de proteção de termopares. Ao contrário do ferro fundido ou da grafite, o Si3N4 não contamina a fusão e possui uma resistência superior ao choque térmico. Assegura tempos de resposta rápidos para os controladores de fornos, evitando excessos e desperdício de energia.
Estudo de caso: Revolução da qualidade no Michigan
Visão geral do projeto:
-
Cliente: Fornecedor automóvel Tier-1 (produção de blocos de motor)
-
Localização: Michigan, EUA
-
Linha do tempo: Março de 2023 – Outubro de 2023
-
Desafio: A instalação enfrentava uma taxa de rejeição de 12% em blocos de motores V6 devido a microporosidade e estrias de óxido.
A Intervenção:
Os gestores da fábrica auditaram o seu processo e identificaram que as suas panelas de transferência estavam a introduzir turbulência e que o seu método de fluxo estático era insuficiente para a remoção do hidrogénio.
Implementação de soluções ADtech:
-
Instalação de desgaseificação em linha: Substituíram a fluxagem estática da panela por uma unidade compacta de desgaseificação em linha da ADtech, posicionada entre o forno de manutenção e a estação de fundição.
-
Atualização do filtro: Mudança de um filtro standard de 20 PPI para um filtro de espuma cerâmica ADtech de 40 PPI para captar inclusões mais finas.
-
Reformulação da lavagem: Instalação de um sistema de lavagem aquecido de 15 metros para substituir a transferência de conchas por empilhador.
Resultados:
Em outubro de 2023, os dados revelaram melhorias significativas:
-
Redução de sucata: A taxa de rejeição baixou de 12% para 1,8%.
-
Níveis de hidrogénio: Medida consistentemente inferior a 0,10 ml/100g (em vez de 0,25 ml/100g).
-
ROI: A redução dos custos de refusão permitiu pagar o novo equipamento em 5 meses.
Manutenção e segurança operacional
O equipamento de fundição envolve riscos extremos. Os protocolos de manutenção são vitais tanto para a longevidade como para a segurança do pessoal.
Programa de manutenção de rotina
Os rotores de desgaseificação, os tubos de proteção do aquecedor e as caixas de filtro são consumíveis ou peças de desgaste. Um calendário rígido evita paragens inesperadas.
Quadro 3: Lista de controlo da manutenção preventiva
| Componente de equipamento | Frequência de inspeção | Item de ação |
| Rotor de desgaseificação | Diário | Verificar se há erosão ou oxidação; se necessário, revestir com nitreto de boro. |
| Termopares | Diário | Verificar a calibração em relação a uma sonda principal. |
| Lavar o forro | Semanal | Inspecionar se existem fissuras ou penetração de metal; remendar imediatamente. |
| Refractários para fornos | Mensal | Varrimento por infravermelhos para detetar pontos quentes que indiquem falha do revestimento. |
| Vedantes da caixa de filtro | Por elenco | Assegurar que as juntas de fibra estão intactas para evitar a passagem do metal. |
Refinamento avançado de grãos
O refinamento de grãos é o processo de redução do tamanho dos grãos de cristal no alumínio em solidificação. Os grãos mais pequenos resultam em melhores caraterísticas de alimentação, redução do rasgamento a quente e melhores propriedades mecânicas.
Embora a barra de Al-Ti-B (Alumínio-Titânio-Boro) seja o método comum, o equipamento especializado pode alimentar esta barra com precisão no fluxo de lavagem. Os alimentadores de varetas automatizados garantem que o refinador de grãos é adicionado à taxa exacta necessária para a velocidade do fluxo de metal, evitando desperdícios e garantindo a consistência.
A economia do equipamento de fundição
Investir em equipamento de purificação de alta qualidade como o oferecido pela ADtech é uma despesa operacional que reduz o custo por tonelada.
Cálculo do custo da qualidade:
-
Perda de metal: Um mau tratamento da escória pode deitar fora 5-10% de alumínio utilizável.
-
Energia: Manter um forno a funcionar durante mais tempo para reparar uma má química queima gás/eletricidade.
-
Reputação: Um mau envio pode fazer perder um contrato automóvel.
As fundições que integram desgaseificação e filtragem automatizadas observam uma redução imediata desses custos “ocultos”.
Perguntas frequentes
1. Qual é o principal objetivo de uma unidade de desgaseificação numa fundição de alumínio?
A função principal é remover o gás hidrogénio dissolvido do alumínio fundido para evitar a porosidade na fundição final. Também ajuda a fazer flutuar as inclusões sólidas para a superfície.
2. Com que frequência devem ser substituídos os filtros de espuma cerâmica?
Os filtros são tipicamente artigos de utilização única. Devem ser substituídos após cada fundição ou quando o fluxo de metal é interrompido, uma vez que o metal no interior do filtro solidifica.
3. Porque é que o nitreto de silício é preferido para os tubos de proteção?
O nitreto de silício oferece resistência superior ao choque térmico, não se mistura com o alumínio (o que significa que o metal não adere) e tem uma vida útil longa em comparação com o ferro fundido ou o carboneto de silício.
4. O que causa as inclusões de óxido na fundição de alumínio?
Os óxidos formam-se sempre que o alumínio fundido entra em contacto com o oxigénio. A turbulência durante o vazamento, a agitação ou a transferência aumenta muito a formação de óxidos.
5. Qual é a diferença entre fluxagem e desgaseificação?
A desgaseificação visa especificamente a remoção do hidrogénio gasoso. A fluxagem é um tratamento químico utilizado para limpar o metal, remover óxidos, modificar a estrutura da liga ou separar o metal da escória.
6. Como é que a velocidade do rotor afecta a eficiência da desgaseificação?
As velocidades mais elevadas criam bolhas mais pequenas, o que melhora a área de superfície para a remoção do hidrogénio. No entanto, uma velocidade excessiva cria um vórtice que suga o ar (e os óxidos) de volta para a fusão.
7. O equipamento ADtech pode ser adaptado às linhas existentes?
Sim, a maioria das caixas de filtragem e unidades de desgaseificação portáteis são concebidas para serem integradas em fornos existentes e layouts de lavagem com o mínimo de perturbação.
8. Qual é a temperatura ideal para a desgaseificação do alumínio?
Ocorre normalmente entre 700°C e 750°C. Se a temperatura for demasiado baixa, a viscosidade impede a dispersão das bolhas. Se for demasiado elevada, a solubilidade do hidrogénio aumenta, dificultando a remoção.
9. O que são “pontos difíceis” na usinagem de alumínio?
Os pontos duros são normalmente inclusões - aglomerados de corindo (óxido de alumínio) ou espinélio que não foram filtrados. Danificam as ferramentas CNC e arruínam o acabamento da superfície.
10. Como é que escolho o PPI correto para o meu filtro?
Selecione com base nos seus requisitos de qualidade. Utilize 10-20 PPI para peças padrão, 30-50 PPI para peças automóveis de segurança crítica e 60+ PPI para componentes aeroespaciais de alta tensão ou folha.
Conclusão
A diferença entre uma fundição medíocre e uma instalação de classe mundial reside no controlo do estado fundido. O equipamento de fundição de alumínio não se trata apenas de maquinaria pesada; trata-se de engenharia de precisão aplicada ao metal líquido. Ao implementar uma filtragem robusta através de filtros de espuma cerâmica, ao dominar a remoção de hidrogénio com desgaseificação rotativa e ao garantir uma transferência estável através de lavadores isolados, as fundições asseguram a sua posição na cadeia de fornecimento.
ADtech está pronta para apoiar esta transição. A nossa experiência em tecnologia de tratamento de fusão garante que a sua instalação produz metal que cumpre as normas globais mais rigorosas.
