세라믹 폼 필터란 무엇이며 용융 금속에서 이물질을 제거하는 방법
세라믹 폼 필터는 주조 중에 용융 금속이 흐르는 3차원 오픈 셀 다공성 세라믹 구조입니다. 이 필터는 산화물 막, 슬래그 입자, 내화성 파편 및 기타 고체 오염 물질과 같은 비금속 개재물을 포착하여 응고된 주물에 묻혀 표면 결함, 내부 다공성, 기계적 강도 저하 및 가공 문제를 일으킬 수 있는 비금속 개재물을 포착합니다.
여과 메커니즘은 단순한 기계적 체질이 아닙니다. 용융 금속 내포물은 필터 기공보다 큰 입자(직접 차단으로 포집)부터 실제 기공 크기보다 훨씬 작은 입자(관성 충격 및 필터 스트럿 표면에 대한 접착으로 포집)에 이르기까지 다양합니다. 이러한 다중 메커니즘 여과 덕분에 세라믹 폼 필터는 순전히 크기 제거에만 의존하는 금속 메쉬 스크린이나 세라믹 입자층 필터보다 훨씬 더 효과적입니다.
세라믹 폼 필터의 세 가지 여과 메커니즘
직접 차단(체로 걸러내기): 기공 창에서 수축 직경보다 큰 내포물은 물리적으로 차단됩니다. 30 PPI 필터(평균 기공 직경 약 0.5~0.6mm)의 경우, ~0.4mm보다 큰 입자는 직접 차단을 통해 포착됩니다.
관성 충돌: 용융 금속은 폼 구조를 통해 구불구불한 흐름 경로를 따르기 때문에 무거운 내포물 입자는 액체 금속만큼 빠르게 방향을 바꿀 수 없습니다. 이 입자들은 직선으로 계속 이동하여 세라믹 스트럿 표면에 충격을 가하고 접착력에 의해 포획됩니다.
표면 접착(세라믹과 인클루전 본딩): 이것은 가장 미세한 내포물을 포착하는 메커니즘입니다. 산화막과 미세 입자는 표면 에너지 상호작용을 통해 젖은 세라믹 스트럿 표면에 부착됩니다. 세라믹 폼의 넓은 비표면적(일반적으로 PPI 등급에 따라 200-600 m²/m³)은 광범위한 접착 부위를 제공합니다.
이 세 가지 메커니즘의 결합된 효과는 잘 선택된 세라믹 폼 필터가 알루미늄 합금 용융물에서 개수 기준으로 70-95%의 내포물을 제거하는 이유를 설명하며, 이는 실제 주조 조건에서 기계식 스크린이나 대체 여과 방식이 달성할 수 없는 성능 수준입니다.
금속 주조에서 이물질 제거가 중요한 이유
세라믹 폼 필터 투자에 대한 상업적 타당성은 간단합니다:
- 스크랩률 감소: 내포물은 알루미늄 및 철 주조 공장에서 주조 불합격의 3대 원인 중 하나입니다. 일관된 필터링은 스크랩을 직접적으로 줄여줍니다.
- 가공된 표면 품질이 향상되었습니다: 주조 표면 또는 그 부근에 내포물이 있으면 가공 중 공구 자국, 구멍, 표면 마감 실패가 발생합니다.
- 향상된 기계적 특성: 알루미늄 주물의 산화물 바이필름은 내부 균열 시작 부위를 제공하여 연신율과 피로 수명을 감소시킵니다.
- 일관된 몰드 충전: 세라믹 폼 필터의 난류 감쇠 효과는 금속 흐름을 더 차분하게 만들어 충전 중 이차 산화물 형성을 줄입니다.
- 툴링 수명 연장: 더 깨끗한 금속은 다이캐스팅 툴링과 영구 금형의 연마 마모를 줄여줍니다.
세 가지 핵심 소재: 알루미나, 탄화규소, 지르코니아 세라믹 폼 필터
세라믹 소재의 선택에 따라 필터의 최대 사용 온도, 필터링되는 용융 금속과의 화학적 호환성, 열충격 저항성 및 비용이 결정됩니다. 애드테크에서는 제조 시설에서 세 가지 소재 유형을 모두 생산하고 있으며, 파운드리 엔지니어가 특정 애플리케이션에 맞는 소재를 선택하는 패턴이 일관되게 나타나고 있습니다.
재료 선택 개요 표
| 속성 | 알루미나(Al₂O₃) | 실리콘 카바이드(SiC) | 지르코니아(ZrO₂) |
|---|---|---|---|
| 최대 서비스 온도 | 1200°C(2192°F) | 1500°C(2732°F) | 1700°C(3092°F) |
| 주요 애플리케이션 | 알루미늄 합금 | 주철, 구리 합금 | 강철, 고온 합금 |
| 화학적 호환성 | 중성에서 알 용해 | Fe, Cu, Mg에 적합 | 강철과 잘 어울림 |
| 열 충격 저항 | Good | 우수 | 보통 |
| 압축 강도 | Medium | 높음 | 높음 |
| 다공성 범위 | 80-90% | 75-85% | 75-85% |
| 상대적 비용 | 최저 | Medium | 최고 |
| 기공 크기 범위(PPI) | 10-60 PPI | 10-30 PPI | 10-30 PPI |
| 색상(표준) | 흰색/미색 | 회색/짙은 회색 | 화이트 / 크림 |
| ISO 9001 생산 | 예(애드테크) | 예(애드테크) | 예(애드테크) |

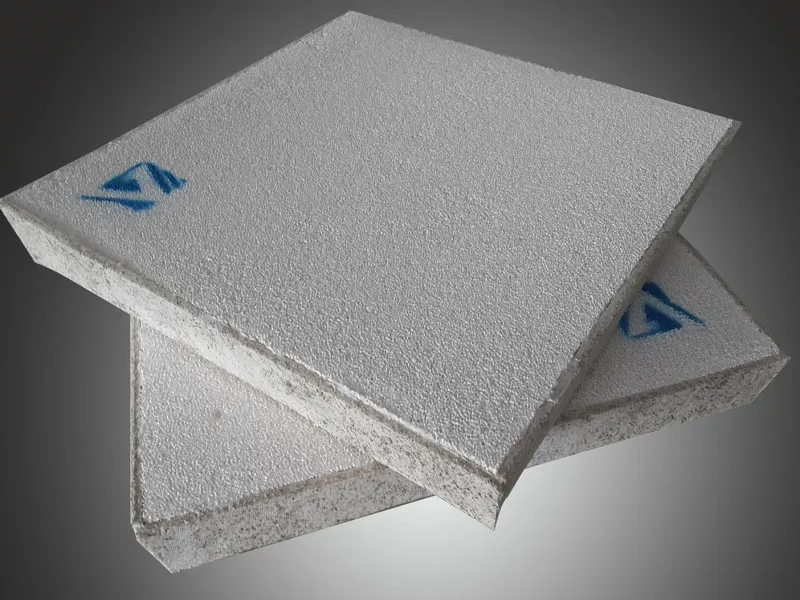

알루미나 세라믹 폼 필터(Al₂O₃)
알루미나 세라믹 폼 필터는 고순도 알루미늄 산화물(Al₂O₃ 함량 95-99%)로 제조되어 알루미늄 합금 용융물에 화학적으로 불활성입니다. 이러한 화학적 호환성은 알루미나가 용융 알루미늄과 반응하지 않고 금속 오염을 일으키지 않으며 주조 주기 내내 구조적 무결성을 유지한다는 결정적인 장점입니다.
알루미나 필터의 오픈셀 폼 구조는 망상 폴리머 폼 함침 공정을 통해 만들어지며, 폴리우레탄 폼 템플릿에 알루미나 세라믹 슬러리를 코팅하고 건조시킨 후 1400~1600°C에서 소성합니다. 소성 과정에서 유기 폼은 연소되어 필터의 3차원 기공 구조를 정의하는 단단한 세라믹 스트럿 네트워크만 남게 됩니다.
알루미나 필터 화학: Al₂O₃ > 95%, 실리카(SiO₂), 마그네시아(MgO) 및 소결 보조제를 소량 첨가하여 강도와 치밀화를 최적화합니다. 미량의 실리카 오염도 허용되지 않는 응용 분야에는 고순도 등급(Al₂O₃ > 99%)을 사용할 수 있습니다.
실리콘 카바이드 세라믹 폼 필터(SiC)
실리콘 카바이드 세라믹 폼 필터는 산화물 바인더(일반적으로 알루미나 또는 실리카)가 포함된 SiC 분말로 제조됩니다. SiC 매트릭스는 이 소재 유형의 가장 큰 장점인 탁월한 열 충격 저항성을 제공합니다. 1350~1480°C의 용철은 알루미늄 주조보다 훨씬 더 심한 열 충격 환경을 조성하며, SiC 필터의 낮은 열 팽창 계수(약 4.5 × 10-⁶/°C 대비 알루미나의 8 × 10-⁶/°C)는 빠른 가열 시 균열에 대한 뛰어난 저항력을 제공합니다.
SiC 필터는 회색에서 짙은 회색을 띠기 때문에 파운드리 담당자가 이를 탄소 기반 재료와 혼동하는 경우가 있습니다. 표준 SiC 세라믹 폼 필터에는 탄소를 첨가하지 않기 때문에 SiC 자체에서 색이 나옵니다.
SiC 필터 화학: SiC 함량은 일반적으로 70-80%이며, Al₂O₃ 또는 SiO₂ 바인더는 15-25%에 가공 첨가제를 더합니다. 일부 고강도 등급은 구조적 무결성을 개선하기 위해 소성 중에 멀라이트(3Al₂O₃-2SiO₂) 형성을 통합합니다.
지르코니아 세라믹 폼 필터(ZrO₂)
지르코니아 세라믹 폼 필터는 세라믹 폼 필터 제품군에서 가장 높은 성능 등급을 나타냅니다. 지르코니아(ZrO₂)는 녹는점이 2715°C로 실제 주조 온도보다 훨씬 높기 때문에 1550~1650°C의 강철 주조 및 알루미나 및 SiC 필터가 견딜 수 없는 기타 초고온 애플리케이션에 적합한 ZrO₂ 필터입니다.
지르코니아는 약 1170°C에서 단사면체와 사면체 결정 구조 사이의 상 변형을 겪으며, 순수한 ZrO₂에서 치명적인 균열을 일으킬 수 있는 부피 변화를 동반합니다. 상업용 지르코니아 필터는 이러한 변형을 억제하고 여러 열 사이클을 통해 치수 안정성을 유지하기 위해 일반적으로 이트리아(Y₂O₃) 또는 마그네시아(MgO)로 부분적으로 안정화된 안정화 지르코니아를 사용합니다.
ZrO₂ 필터 화학: ZrO₂ 함량은 일반적으로 85-92%이며, 5-8% Y₂O₃ 또는 MgO 안정제와 소량의 Al₂O₃ 및 가공 첨가제가 포함되어 있습니다.
기공 크기 선택: PPI 등급 시스템 및 여과 효율 데이터
PPI(인치당 모공 수) 등급 시스템 이해하기
세라믹 폼 필터 기공 밀도는 필터 표면을 가로질러 측정한 선형 인치당 기공 수를 PPI로 표시합니다. 이 등급 시스템은 폴리우레탄 폼 템플릿 업계에서 확립한 것으로 세라믹 폼 필터에 보편적으로 채택되었습니다. PPI 등급은 기공 크기와 반비례하며, PPI가 낮을수록 기공이 크고 흐름 저항이 적으며 여과가 거칠고, PPI가 높을수록 기공이 작고 흐름 저항이 크며 여과가 미세함을 의미합니다.
PPI 등급에서 기공 치수로의 변환
| PPI 등급 | 평균 기공 직경 | 흐름 저항 | 필터링 기능 | 일반적인 애플리케이션 |
|---|---|---|---|---|
| 10 PPI | 2.5-3.0mm | 매우 낮음 | 거친 내포물만 | 무거운 단면 철 주물; 높은 유량 |
| 20 PPI | 1.2-1.5mm | 낮음 | 중간 내포물 | 표준 철 주물, 알루미늄 대형 섹션 |
| 25 PPI | 0.9-1.2mm | 낮음-중간 | 중간 정도의 미세한 내포물 | 일반 알루미늄 주조 |
| 30 PPI | 0.65-0.9 mm | Medium | 미세 내포물 | 정밀 알루미늄; 표준 구리 합금 |
| 40 PPI | 0.45-0.65 mm | 중간-높음 | 매우 미세한 내포물 | 고품질 알루미늄 합금; 자동차 부품 |
| 50 PPI | 0.30-0.45 mm | 높음 | 초미세 내포물 | 항공우주 알루미늄; 임계 철 주물 |
| 60 PPI | 0.20-0.30 mm | 매우 높음 | 최고의 필터링 | 의료, 항공우주, 초중요 애플리케이션 |
PPI 등급별 필터링 효율성
다음 데이터는 표준 주조 온도에서 알루미늄 합금 A356에 대해 K-몰드 또는 프리필 풋프린터 분석으로 측정한 일반적인 내포물 제거 효율을 나타냅니다:
| PPI 등급 | 인클루전 제거 효율성(개수 기준) | 금속 속도에 미치는 영향 | 조기 막힘 위험 |
|---|---|---|---|
| 10 PPI | 40-55% | 속도 감소 최소화 | 매우 낮음 |
| 20 PPI | 55-70% | ~5-10% 속도 감소 | 낮음 |
| 30 PPI | 70-82% | ~10-20% 속도 감소 | 낮음-중간 |
| 40 PPI | 82-91% | ~20-35% 속도 감소 | Medium |
| 50 PPI | 88-95% | ~35-55% 속도 감소 | 중간-높음 |
| 60 PPI | 92-97% | ~55-75% 속도 감소 | 높음 |
PPI 선택 로직: 유량 대 청결도 트레이드 오프
PPI 선택의 근본적인 트레이드 오프는 여과 효율과 흐름 저항 사이의 균형입니다. 모든 파운드리 엔지니어는 이 균형이 잘못되었을 때 어떤 일이 발생하는지 경험해 보았습니다:
너무 미세함(PPI가 과도하게 지정됨): 금형 캐비티가 채워지기 전에 필터가 조기에 차단됩니다. 그 결과 100% 스크랩인 부분적으로 채워진 주형이 잘못 실행됩니다. 주물이 완전히 채워지지 않으면 청결 이점을 얻을 수 없습니다.
너무 거칠음(PPI가 지정되지 않음): 필터는 다운스트림 품질 장애를 유발하는 내포물을 통과시킵니다. 주물은 완전히 채워지지만 검사 또는 가공 중에 내포물로 인해 거부되어 주조 비용과 스크랩이 낭비됩니다.
PPI 선택에 대한 올바른 접근 방식은 다음 사항을 알아야 합니다: (1) 필터에 유입되는 금속 청결도(개재물 부하가 높은 더러운 용융물은 조기 막힘을 방지하기 위해 더 거친 PPI가 필요함), (2) 주조 섹션 두께 및 총 부피(유량 요구 사항을 결정함), (3) 완성 주조의 품질 사양(우주항공은 농업 장비보다 개재물 부하를 덜 허용함) 등을 파악해야 합니다.
애플리케이션별 표준 PPI 권장 사항:
| 캐스팅 애플리케이션 | 권장 PPI(알루미나) | 권장 PPI(SiC) |
|---|---|---|
| 자동차 알루미늄 휠 | 30-40 PPI | N/A |
| 항공우주 알루미늄 구조물 | 40-50 PPI | N/A |
| 알루미늄 실린더 헤드 | 30-40 PPI | N/A |
| 일반 회주철 주물 | N/A | 10-20 PPI |
| 연성 철 자동차 | N/A | 20-30 PPI |
| 청동/황동 밸브 본체 | N/A | 20-30 PPI |
| 강철 인베스트먼트 주조 | N/A | 해당 없음(ZrO₂: 10-20 PPI) |
| 구리 전기 부품 | N/A | 30 PPI |
기술 사양: 치수, 공차, 다공성 및 물리적 특성
세라믹 폼 필터의 표준 치수 범위
애드테크는 다음과 같은 표준 사이즈 범위의 세라믹 폼 필터를 제조합니다. 이 범위를 벗어나는 맞춤형 치수는 최소 주문 수량으로 제공됩니다.
정사각형 필터(가장 일반적인 형식):
| 크기(mm) | 두께 옵션 | 무게(30 PPI, g) | 애플리케이션 |
|---|---|---|---|
| 40 × 40 | 15mm, 22mm | 25-45 | 소형 비철 주물 |
| 50 × 50 | 15mm, 22mm | 38-65 | 소형 알루미늄 주물 |
| 75 × 75 | 22mm, 30mm | 85-145 | 중간 알루미늄 주물 |
| 100 × 100 | 22mm, 30mm | 150-260 | 표준 알루미늄, 철 |
| 150 × 150 | 22mm, 30mm, 40mm | 340-580 | 대형 알루미늄, 철 주물 |
| 200 × 200 | 30mm, 40mm, 50mm | 600-1,050 | 무거운 섹션 캐스팅 |
| 250 × 250 | 40mm, 50mm | 950-1,650 | 대형 철, 자동차 블록 |
| 300 × 300 | 40mm, 50mm | 1,400-2,400 | 초대형 주물 |
| 380 × 380 | 50mm | 2,250-3,900 | 대형 산업용 주물 |
| 430 × 430 | 50mm | 2,900-4,900 | 초대형 애플리케이션 |
| 584 × 584 | 50mm | 5,300-8,900 | 최대 표준 크기 |
원형 필터(덜 일반적이지만 재고가 있음):
| 지름(mm) | 두께 | 공통 애플리케이션 |
|---|---|---|
| 직경 40mm | 15mm | 소형 다이캐스팅 게이트 |
| 직경 60mm | 22mm | 중간 비철 |
| 직경 80mm | 22mm | 표준 비철 |
| 직경 100mm | 22mm, 30mm | 알루미늄 주조 게이트 |
| 직경 150mm | 30mm | 중철 주물 |
| 직경 200mm | 40mm | 대형 주물 |
치수 공차(표준 생산)
| 차원 | 표준 허용 오차 | 엄격한 허용 오차(요청 시 제공) |
|---|---|---|
| 길이 / 너비 | ±2mm | ±1mm |
| 두께 | ±1.5mm | ±1mm |
| 정사각도(대각선 차이) | ≤2mm | ≤1mm |
| 평탄도(보우/워프) | ≤1.5mm | ≤0.8mm |
| 다공성(측정값) | 공칭 대비 ±3 PPI | 공칭 대비 ±2 PPI |
물리적 속성 사양
| 속성 | 알루미나(Al₂O₃) | 실리콘 카바이드(SiC) | 지르코니아(ZrO₂) | 시험 방법 |
|---|---|---|---|---|
| Al₂O₃/SiC/ZrO₂ 함량 | >95% | >70% SiC | >85% ZrO₂ | XRF 분석 |
| 개방형 다공성 | 80-90% | 75-85% | 75-85% | 아르키메데스 방법 |
| 벌크 밀도 | 0.30-0.50 g/cm³ | 0.45-0.65g/cm³ | 0.55-0.75g/cm³ | ASTM C134 |
| 압축 강도 | 0.4-0.9 MPa | 0.6-1.2 MPa | 0.8-1.4 MPa | ASTM C773 |
| 굽힘 강도 | 0.3-0.7 MPa | 0.5-1.0 MPa | 0.6-1.1 MPa | ASTM C674 |
| 최대 서비스 온도 | 1200°C | 1500°C | 1700°C | 제조업체 테스트 |
| 열 충격 저항 | ≥5주기(900°C→물) | ≥8주기 | ≥5회 이상 주기 | 내부 테스트 |
| 특정 표면적 | 200-600 m²/m³ | 180-500 m²/m³ | 180-500 m²/m³ | BET 방법 |
| 평균 기공 직경(30 PPI) | 0.65-0.9 mm | 0.65-0.9 mm | 0.65-0.9 mm | 이미지 분석 |
ISO 9001 인증: 세라믹 폼 필터 품질 보증에 대한 의미
세라믹 폼 필터 제조에 ISO 9001이 특히 중요한 이유
애드테크는 세라믹 폼 필터 제조 공정에 대한 ISO 9001:2015 인증을 보유하고 있습니다. 구매팀으로부터 이것이 실질적으로 무엇을 의미하는지에 대한 질문을 자주 받는데, ISO 9001 인증만으로는 제품 성능을 보장할 수 없으므로 이는 당연한 질문입니다. 이 인증이 보장하는 것은 제대로 이행될 경우 변동성을 줄이고 모든 생산 변수에 대한 문서화된 통제를 보장하는 체계적인 품질 관리 프레임워크입니다.
특히 세라믹 폼 필터 제조의 경우, ISO 9001에서 제어 프로세스로 규율하는 변수는 다음과 같습니다:
원재료 자격: ISO 9001은 문서화된 입고 자재 검사를 요구합니다. 알루미나 필터의 경우, 이는 생산에 들어가기 전에 알루미나 분말의 Al₂O₃ 순도, 입자 크기 분포 및 비표면적을 검증하는 것을 의미합니다. SiC 필터의 경우 SiC 함량과 산화물 바인더 화학을 검증하는 것을 의미합니다. 이러한 제어가 없으면 사양을 벗어난 원재료의 단일 배치로 인해 파운드리에서 조기에 실패하는 크기가 작은 필터가 전체 생산 로트에서 생산될 수 있습니다.
슬러리 준비 제어: 폴리우레탄 폼 템플릿을 함침하는 데 사용되는 세라믹 슬러리는 엄격한 점도, 고형분 함량 및 pH 사양에 맞게 준비되어야 합니다. ISO 9001에서는 폼 함침을 시작하기 전에 점도 측정 및 보정을 포함하여 각 단계에서 공정 제어가 포함된 문서화된 슬러리 준비 절차를 요구합니다.
발사 커브 제어: 소결로 소성 프로파일(가열 속도, 피크 온도, 유지 시간, 냉각 속도)은 최종 필터 강도, 다공성 및 치수 안정성을 결정적으로 결정합니다. ISO 9001에서는 문서화된 소성 곡선, 보정된 용광로 온도 기록, 제품 사양에 대한 소성 데이터의 체계적인 검토를 요구합니다.
완제품 검사: ISO 9001은 정의된 합격 기준, 샘플링 빈도, 특정 생산 로트에 대한 검사 결과 추적이 포함된 문서화된 검사 계획을 의무화하고 있습니다. 완제품 검사에는 치수 측정, 육안 검사, 로트 샘플링을 통한 압축 강도 테스트, 다공성 검증이 포함됩니다.
ISO 9001 대 비인증 공급업체: 구매자가 알아야 할 사항
세라믹 폼 필터 시장, 특히 중국산 제품에는 정품 제3자 인증을 받지 않고 품질 관리 시스템을 주장하는 제조업체가 많습니다. 인증된 공급업체와 미인증 공급업체의 실질적인 차이점은 다음과 같습니다:
| 품질 측면 | ISO 9001 인증 제조업체 | 비인증 제조업체 |
|---|---|---|
| 원자재 추적성 | 배치 수준으로 문서화 | 변수, 종종 문서화되지 않음 |
| 프로세스 제어 기록 | ISO 요구 사항에 따라 유지 관리 | 일관성 없음 또는 부재 |
| 부적합 관리 | 공식적인 NCR 시스템, 근본 원인 분석 | 애드혹 또는 반응형 |
| 고객 불만 처리 프로세스 | 문서화된 대응 절차 | 가변 응답 |
| 캘리브레이션 기록 | 모든 측정 장비 보정 | 종종 보정되지 않음 |
| 감사 추적 | 내부 + 타사 감사 | 없음 |
| 배치 간 제품 일관성 유지 | 높음(제어되는 프로세스) | 변수 |
| 시정 조치 시스템 | 체계적인 CAPA 프로세스 | 비공식 |
ISO 9001 인증 범위 및 갱신
AdTech의 ISO 9001:2015 인증은 알루미나, 실리콘 카바이드, 지르코니아 등급을 포함한 세라믹 폼 필터의 설계, 제조 및 공급에 적용됩니다. 이 인증은 공인된 제3자 인증 기관의 연간 감시 심사와 3년마다 전체 재인증 심사를 통해 유지됩니다. 인증 기관 세부 정보가 포함된 인증서 사본은 조달 자격을 위해 요청 시 제공됩니다.
알루미나 세라믹 폼 필터: 알루미늄 합금 주조 응용 분야
알루미늄 여과에 알루미나가 보편적인 선택인 이유
알루미나 필터와 알루미늄 합금 주조의 조합은 우연이 아니라 화학적으로 논리적입니다. 용융 알루미늄은 많은 산화물 물질을 쉽게 환원시켜 환원성 산화물이 포함된 필터 재료를 공격합니다. 알루미나(Al₂O₃)는 이미 완전히 산화된 알루미늄이므로 용융된 알루미늄이 알루미나 필터 표면을 공격할 열역학적 원동력이 없습니다. 이러한 화학적 안정성 덕분에 알루미나 폼 필터는 전체 알루미늄 주조 주기 동안 구조적 무결성을 유지합니다.
알루미늄 합금 애플리케이션 및 필터 사양
자동차 알루미늄 휠(A356, A357 합금):
이러한 안전이 중요한 주물에는 일관된 기계적 특성, 특히 연신율과 피로 수명이 요구되며, 이는 산화물 바이필름 내포물에 의해 크게 영향을 받습니다. 표준 사양: 일반적인 휠 주조 게이팅 시스템의 경우 30 PPI 알루미나 필터, 150×150×22mm 또는 200×200×30mm. 많은 자동차 파운드리는 피로 수명 데이터 개선에 대한 OEM 고객의 압력에 따라 40 PPI로 업그레이드했습니다.
알루미늄 실린더 헤드 및 엔진 블록:
복잡한 형상, 여러 개의 얇은 단면 흐름 경로, 까다로운 압력 기밀 요구 사항으로 인해 이러한 주조품은 내포물 중심 다공성에 매우 민감합니다. 100×100×22mm 또는 150×150×22mm 크기의 30-40 PPI 알루미나 필터가 표준입니다. 터보차저 엔진 애플리케이션을 공급하는 일부 유럽 파운드리는 50 PPI를 지정합니다.
항공우주 알루미늄 구조 부품:
항공우주 주조 사양(모래 주조의 경우 ASTM B26, 인베스트먼트 주조의 경우 AMS 표준)은 가장 까다로운 청결 요건을 부과합니다. 탈기 및 입자 정제된 금속과 결합된 40-50 PPI 알루미나 필터가 표준 여과 방식입니다. 일부 항공우주 분야에서는 생산 기록 요건으로 각 용융물에 대한 K-몰드 또는 프리필 풋프린터 청결도 테스트를 지정하고 있습니다.
알루미늄 열교환기 및 압력 다이캐스팅:
다이 캐스팅 애플리케이션은 일반적으로 캐비티 내 여과가 아닌 러너 시스템 설계에 알루미나 필터를 사용합니다. 소형 포맷(50×50mm, 75×75mm)의 20~30개의 PPI 필터를 러너 시스템에 배치하여 샷 슬리브 산화물이 다이 캐비티에 들어가기 전에 차단합니다.
알루미늄 재활용 파운드리의 알루미나 필터 성능
2차 알루미늄(재활용) 파운드리는 알루미나 필터에 가장 까다로운 여과 환경을 제공합니다. 재활용 알루미늄 용융물에는 스크랩 표면 오염으로 인한 산화물 축적, 용융 장비의 내화성 파편, 합금으로 인한 금속 간 입자 등 1차 알루미늄보다 더 높은 내포물 부하가 포함되어 있습니다. 이러한 조건에서
- 1차 금속 파운드리보다 한 단계 더 미세한 PPI 등급을 사용하여 동등한 청결도를 출력합니다.
- 이중 필터 시스템(무거운 이물질을 걸러내는 굵은 필터, 미세한 산화물을 걸러내는 미세 필터)을 고려하세요.
- 필터 사용량을 주의 깊게 모니터링하세요. 보조 금속 필터는 차단 속도가 더 빠르므로 게이팅 시스템 설계 시 유량 허용치가 필요할 수 있습니다.
실리콘 카바이드 세라믹 폼 필터: 주철 및 구리 합금 응용 분야
열충격 성능: 중요한 SiC의 이점
주철은 금속 접촉 시 열 충격으로 인해 대부분의 알루미나 폼 필터에 균열이 생길 수 있는 온도인 1350~1480°C에서 부어집니다. 실리콘 카바이드는 높은 열 전도성(금속 접촉 시 필터 내의 온도 변화를 줄여줌)과 낮은 열 팽창 계수(이러한 변화와 관련된 변형을 줄여줌)의 조합으로 철 용융물 접촉의 격렬한 열 충격에도 안정적으로 견딜 수 있는 필터를 만들어냅니다.
회주철 애플리케이션에서 알루미나 필터를 테스트한 결과, 세라믹 파편이 주물로 방출되어 치명적인 고장을 일으켰습니다. 동일한 조건에서 SiC 필터는 온전히 살아남았습니다. 이는 미미한 성능 차이가 아니라 주철에 적합한 세라믹 폼 필터 재료로 SiC가 유일하게 적합한 이유입니다.
회색 철 및 연성 철 애플리케이션
회색 철(플레이크 흑연 철, GJL 등급):
회주철의 흑연 조각은 응력 집중제 역할을 하여 기본 철 매트릭스를 강철이나 연성 철보다 작은 내포물에 덜 민감하게 만듭니다. 그러나 슬래그 내포물과 내화성 파편은 표면 결함 및 가공 문제를 일으킵니다. 150×150×22mm에서 300×300×40mm 크기의 10-20 PPI SiC 필터는 대형 회주철 주물의 높은 유량을 처리하는 동시에 의미 있는 내포물 제거를 제공합니다.
연성 철(구상 흑연 철, GJS 등급):
연성 철은 마그네슘 처리(흑연 구상화를 위한)가 필요하며, 이는 상당한 찌꺼기와 반응 생성물을 생성합니다. 이러한 내포물은 회주철보다 더 많고 미세합니다. 연성 철의 경우 20~30 PPI SiC 필터가 표준이며, 기계적 특성의 일관성이 중요한 자동차 연성 철 애플리케이션에서는 30 PPI가 채택되고 있습니다.
압축 흑연 철(CGI):
디젤 엔진 실린더 블록에 점점 더 많이 사용되는 CGI는 연성 철과 유사한 여과 문제를 안고 있습니다. 현재 표준 사양은 20-25 PPI SiC 필터입니다.
구리 합금 응용 분야
SiC 세라믹 폼 필터는 일반적인 주입 온도(1000~1200°C)에서 대부분의 구리 합금(청동, 황동, 건메탈, 니켈은)과 호환됩니다. 구리 합금 주물의 주요 내포물은 Cu₂O 및 SnO₂(주석 청동의 경우)와 플럭스 첨가 시 발생하는 슬래그입니다. 구리 합금 밸브 본체, 펌프 부품 및 선박용 하드웨어 주물에는 중간 크기(100×100mm~200×200mm)의 20~30 PPI SiC 필터가 표준으로 사용됩니다.
SiC 필터 호환성 제한 사항
SiC 필터는 적합하지 않습니다:
- 알루미늄 합금 주조: SiC는 고온에서 용융 알루미늄과 반응하여 알루미늄에 실리콘과 잠재적으로 탄소 오염을 일으킬 수 있습니다.
- 마그네슘 합금 주조: 마그네슘 용융물과의 화학적 호환성 문제.
- 강철 주조: 온도 용량 부족(최대 1500°C 대 강철 타설 온도 1550-1650°C).
지르코니아 세라믹 폼 필터: 강철 주조 및 초고온 애플리케이션
강철 주조 도전
강철은 알루미나(1200°C) 및 SiC(1500°C) 필터의 최대 사용 온도보다 훨씬 높은 1550~1650°C에서 주조됩니다. 지르코니아 세라믹 폼 필터만이 이러한 온도를 견디면서 주조 주기 내내 구조적 무결성을 유지할 수 있습니다.
세라믹 폼 여과가 목표로 하는 강철 주물의 내포물에는 알루미나 클러스터(알루미늄 탈산으로 인한), 실리카 입자(실리카 기반 탈산으로 인한), 알루미네이트 칼슘 및 기타 복합 산화물 내포물, 래들 작업에서 슬래그 캐리오버 등이 있습니다. 이러한 내포물은 피로 수명을 감소시키고 강철 부품의 용접 결함을 유발하며 가공 문제를 일으킵니다.
스틸 파운드리 애플리케이션 사양
| 강종 / 용도 | ZrO₂ 필터 크기 | PPI | 따르는 온도 | 참고 |
|---|---|---|---|---|
| 탄소강 밸브 및 피팅 | 100×100 ~ 200×200mm | 10-20 PPI | 1580-1620°C | 표준 투자 또는 모래 주조 |
| 저합금강 자동차 | 150×150 ~ 250×250mm | 15-20 PPI | 1570-1610°C | 연성 철 대체재 응용 분야 |
| 스테인리스 스틸 펌프 본체 | 100×100 ~ 200×200mm | 10-20 PPI | 1620-1660°C | CF8, CF8M 등급 |
| 공구강 주조 | 75×75 ~ 150×150mm | 10 PPI | 1600-1650°C | 낮은 유속, 높은 포획률 |
| 망간강(해드필드) | 200×200 ~ 300×300mm | 10-15 PPI | 1450-1520°C | 탄소강보다 낮은 주입 온도 |
이트륨 안정화 필터 대 마그네시아 안정화 ZrO₂ 필터
AdTech는 이트리아 안정화(Y-PSZ) 및 마그네시아 안정화(Mg-PSZ) 제형의 지르코니아 필터를 생산합니다:
Y-PSZ(이트리아 부분 안정화 지르코니아): 열충격 저항성이 우수하고 강도가 높습니다. 이트리아 원자재 가격으로 인해 비용이 더 높습니다. 필터가 세라믹 쉘 시스템에 통합되는 인베스트먼트 주조 애플리케이션에 선호됩니다.
Mg-PSZ(마그네시아 부분 안정화 지르코니아): Y-PSZ보다 비용이 저렴하고 열충격 저항성이 약간 낮습니다. 필터가 세라믹 쉘에 내장되지 않고 필터 박스에 장착되는 대부분의 스틸 샌드 주조 애플리케이션에 적합합니다.
도매 가격 구조 및 2025-2026년 시장 요금 벤치마크
재료 유형 및 크기별 가격(개당 USD, 30 PPI, 표준 허용오차)
| 크기(mm) | 알루미나(Al₂O₃) | 실리콘 카바이드(SiC) | 지르코니아(ZrO₂) |
|---|---|---|---|
| 40×40×15mm | USD 0.80-1.20 | USD 1.00-1.50 | USD 2.50-3.80 |
| 75×75×22mm | USD 1.80-2.80 | USD 2.30-3.50 | USD 5.50-8.00 |
| 100×100×22mm | USD 3.00-4.50 | USD 3.80-5.80 | USD 9.00-14.00 |
| 150×150×22mm | USD 5.50-8.50 | USD 7.00-11.00 | USD 16.00-25.00 |
| 200×200×30mm | USD 9.00-14.00 | USD 11.50-18.00 | USD 27.00-42.00 |
| 250×250×40mm | USD 14.00-22.00 | USD 18.00-28.00 | USD 42.00-65.00 |
| 300×300×40mm | USD 20.00-32.00 | USD 26.00-40.00 | USD 60.00-92.00 |
볼륨 가격 계층(알루미나 150×150×22mm, 30 PPI, 기준)
| 주문량 | 개당 USD | 할인 대 소액 주문 |
|---|---|---|
| 샘플 주문(10-49개) | USD 8.00-8.50 | 기준선 |
| 소규모 도매(50~499개) | USD 6.50-7.50 | 10-20% |
| 표준 도매(500~4,999개) | USD 5.50-6.50 | 20-32% |
| 수량(5,000~19,999개) | USD 4.50-5.50 | 35-45% |
| 대용량(20,000개 이상) | USD 3.80-4.80 | 43-53% |
PPI 가격 프리미엄(알루미나 150×150×22mm, 볼륨 가격)
| PPI 등급 | 상대적 가격 대 30 PPI | 이유 |
|---|---|---|
| 10 PPI | -10% ~ -15% | 밀도가 낮은 폼 템플릿, 재료비 절감 |
| 20 PPI | -5% ~ -8% | 30 PPI보다 약간 낮은 밀도 |
| 30 PPI | 기준선 | 표준 생산 사양 |
| 40 PPI | +8% ~ +15% | 더 높은 폼 밀도, 더 많은 처리 복잡성 |
| 50 PPI | +18% ~ +28% | 훨씬 더 높은 복잡성, 더 높은 거부율 |
| 60 PPI | +35% ~ +55% | 가장 높은 복잡성, 가장 낮은 생산 수율 |
2025-2026년 가격 책정 동인
알루미나 원자재 비용: 세라믹 필터 생산에 사용되는 고순도 알루미나(Al₂O₃ > 99%)는 주로 호주 보크사이트 알루미나 사업장과 중국 알루미나 정제소에서 공급받습니다. 가격은 초기의 변동성 이후 2024~2025년까지 비교적 안정적으로 유지되고 있습니다.
제조 분야의 에너지 비용: 세라믹 필터 소결에는 배치당 4~8시간 동안 1400°C 이상의 가마 온도가 유지되어야 합니다. 천연가스 및 전기 비용은 생산 경제성에 직접적인 영향을 미칩니다. 산업용 에너지 가격이 높은 지역(유럽, 일본)의 시설은 중국이나 동남아시아 제조업체보다 생산 비용이 더 높습니다.
화물 및 포장: 세라믹 폼 필터는 깨지기 쉬우므로 세심한 포장(일반적으로 개별 폼 포장과 견고한 박스 포장)이 필요합니다. 긴급한 소량 주문을 위한 항공 운송은 소형 필터의 제품 가격과 같거나 그 이상일 수 있습니다. 해상 운송은 컨테이너 부피에 비해 경제적이지만 리드 타임이 20~40일 추가됩니다.
맞춤형 제조: 비표준 크기, 특수 코팅 및 OEM 공급
비표준 치수 제조
애드테크의 제조 역량은 표준 카탈로그 크기를 뛰어넘습니다. 표준 크기와 일치하지 않는 기존 필터 박스 디자인을 가진 파운드리 고객을 위해 비표준 필터 치수를 정기적으로 생산합니다:
- 제조 프레스 용량 범위 내의 정사각형 또는 직사각형 크기입니다.
- 맞춤형 툴링을 통해 원형, 타원형, 불규칙한 프로파일 모양을 만들 수 있습니다.
- 비표준 두께(최소 12mm, 최대 80mm 단일 조각).
- 날카로운 모서리에서 응력이 집중될 수 있는 특정 필터 상자 디자인을 위한 반경 모서리.
- 결합된 사이즈 제품군(공통된 프레스 도구 설정을 공유하는 여러 관련 사이즈).
비표준 사이즈의 최소 주문 수량: 표준 재료 등급의 경우 일반적으로 사이즈당 500개입니다. 새 툴링의 설치 비용은 복잡성에 따라 달라집니다.
특수 코팅 및 표면 처리
붕산 코팅(알루미늄용 알루미나 필터): 알루미나 필터 표면에 얇은 붕산 세척을 하면 용융 알루미늄의 습윤성이 향상되어 필터를 프라이밍하는 데 필요한 초기 금속 압력이 감소합니다. 이 코팅은 사용 가능한 금속 헤드가 제한되어 있는 저압 주조에서 특히 유용합니다.
지르코니아 워시 코팅(철분용 SiC 필터): SiC 필터 표면에 적용된 지르코니아 세척은 망간 또는 크롬 함량이 높은 공격적인 철 용융물의 슬래그 공격에 대한 내화학성을 향상시킵니다.
알루미나 경화제 코팅: 필터 표면에 적용하여 표면 기공을 밀봉하고 뜨거운 필터 박스에 설치하는 동안 필터 취급 견고성을 향상시킵니다. 금속 주입 시 표면 섬유 낙진을 줄입니다.
사용자 지정 밀도 그라데이션: 일부 고급 응용 분야에서는 업스트림 면보다 다운스트림 면의 기공 구조가 더 미세한 필터(그라데이션 구조)의 이점을 누릴 수 있습니다. 이러한 필터는 제조 과정에서 제어된 슬러리 적용 변화를 통해 생산됩니다.
OEM 및 개인 상표 공급
AdTech는 세라믹 폼 필터가 필요한 내화물 유통업체, 파운드리 소모품 공급업체 및 장비 제조업체를 대상으로 자체 브랜드 아이덴티티로 세라믹 폼 필터를 제조하는 OEM 제조 서비스를 제공합니다. OEM 서비스에는 다음이 포함됩니다:
- 고객 브랜딩이 포함된 맞춤형 패키징.
- 특정 제품 라벨링 요구 사항.
- 기존 고객 제품 라인과 일치하도록 제품 사양을 수정했습니다.
- 여러 제품 유형을 결합한 통합 컨테이너 배송.
- 고객 브랜딩이 포함된 기술 문서 지원(제품 데이터 시트, 테스트 인증서)을 제공합니다.
필터 박스 설계 및 설치 모범 사례
필터 상자 지오메트리 원리
필터 박스(또는 필터 시트)는 주조 중에 세라믹 폼 필터를 제자리에 고정하는 게이팅 시스템 구성 요소입니다. 필터 박스 설계가 잘못되면 필터 바이패스(필터를 통과하지 않고 필터 주변으로 금속이 흐르는 현상), 부적절한 지지대로 인한 필터 파손 또는 잘못된 금속 접근 형상으로 인한 조기 막힘이 발생할 수 있습니다.
중요한 설계 매개변수:
| 디자인 요소 | 권장 사례 | 일반적인 오류 |
|---|---|---|
| 필터 시트 접촉 영역 | 전체 둘레 지원, 최소 5mm 접촉 너비 | 포인트 접촉 또는 지원 영역 부족 |
| 필터와 좌석 간 간격 | 0-0.5mm(압축 핏 선호) | >1mm 이상의 간격으로 바이패스 흐름 허용 |
| 금속 접근 각도 | 필터 면에 90° 수직으로 설치 | 각진 접근 방식은 고르지 않은 로딩을 만듭니다. |
| 필터 영역 크기 조정 | 금속 유량 ÷ 25-40mm/s 목표 속도 | 필터 영역 크기 미달(너무 빠른 속도) |
| 게이팅의 필터 위치 | 가로 선호, 세로 허용 | 거꾸로 된 위치(금속이 필터를 통해 아래로 흘러내림) |
| 다운스트림 주자 | 다운스트림에서 전체 필터 면적이 유지됨 | 필터 다운스트림 좁히기(역압) |
유량에 따른 필터 크기 조정
올바른 필터 크기를 선택하려면 게이팅 시스템을 통과하는 금속 유량을 계산하고 이를 필터를 통과하는 허용 가능한 금속 속도를 생성하는 필터 표면 면적과 일치시켜야 합니다:
알루미늄 소재의 30 PPI 알루미나 필터를 통한 목표 속도: 25-40 mm/s.
철의 20 PPI SiC 필터를 통한 목표 속도: 30-50mm/s.
3kg/s의 알루미늄 주물 충진에 200×200mm 필터(40,000mm² 표면적)를 지정한 경우:
금속 체적 유량 = 3kg/s ÷ 2.7g/cm³ = 1,111cm³/s = 1,111,000mm³/s.
필요한 표면적 = 1,111,000mm³/s ÷ 35mm/s(목표 속도) = 31,743mm².
이를 통해 200×200mm 필터(40,000mm² 면적)가 적절하다는 것을 확인할 수 있습니다. 40,000mm²는 최소 31,743mm²보다 여유로운 여유 공간을 제공합니다.
예열 요구 사항
용융 금속과 접촉하는 차가운 세라믹 폼 필터는 심각한 열 충격을 받습니다. 일반적으로 SiC 필터는 예열 없이도 이러한 문제를 처리하지만 알루미늄 주조의 알루미나 필터는 예열을 통해 이점을 얻을 수 있습니다:
- 알루미늄 소재의 알루미나 필터: 가능하면 금속 접촉 전에 200-400°C로 예열하세요. 이렇게 하면 열충격의 심각성이 줄어들고 습윤성이 향상됩니다.
- 철 소재의 SiC 필터: 일반적으로 열충격 저항성이 뛰어나 예열이 필요하지 않지만, 철 주물의 습기가 있거나 차가운 필터는 습기로 인해 금속에 수소가 흡수될 수 있습니다.
- 강철 소재의 ZrO₂ 필터: 금속 접촉 전 600~800°C로 예열할 것을 적극 권장하며, 차가운 ZrO₂와 1600°C 강철의 접촉은 극심한 열 구배를 유발합니다.
품질 테스트 방법 및 성능 검증
애드테크가 수행하는 제작 품질 테스트
| 테스트 | 방법 | 승인 기준 | 빈도 |
|---|---|---|---|
| 치수 검사 | 캘리퍼 측정 | 허용 오차 표에 따라 | 100% |
| 육안 검사 | 시각 + 촉각 | 균열, 칩 또는 박리 없음 | 100% |
| 체중 측정 | 정밀 균형 | 목표 체중의 ±8% 이내 | 샘플링 |
| 압축 강도 | ASTM C773 | 학년별 사양 | 로트 샘플링 |
| 다공성(개방형) | 아르키메데스 / 물의 변위 | 80-90%(Al₂O₃); 75-85%(SiC, ZrO₂) | 로트 샘플링 |
| 화학 성분 | XRF 분석 | 재료 사양별 | 원자재 배치당 |
| 열 충격 | 900°C~냉수, 5회 이상 사이클 | 크래킹 없음 | 신제품/정기 |
| 필터 흐름 테스트 | 물 유량 측정 | 사양의 15% 이내 | 샘플링 |
타사 테스트 및 인증
애드테크는 공인된 실험실을 통해 고객이 요청하는 타사 테스트를 지원합니다. 일반적으로 요청되는 타사 테스트에는 다음이 포함됩니다:
- SGS 또는 뷰로 베리타스 재료 테스트: 화학 성분 및 물리적 특성 검증.
- 파운드리 현장 여과 효율 테스트: 여과 전후의 K-몰드 또는 프리필 풋프린터 청결도 평가.
- 주사 전자 현미경(SEM): 미세 구조 검증, 기공 크기 분포 분석, 포함물 캡처 문서화.
- 컴퓨터 단층 촬영(CT) 스캔: 프리미엄급 필터를 위한 내부 기공 구조 검증.
적합성 및 추적성 인증서
모든 애드테크 배송에는 특정 생산 로트, 테스트 결과 및 해당 표준 준수를 참조하는 적합성 인증서가 포함되어 있습니다. 로트 추적성은 원자재 배치부터 생산 기록, 완제품 배송 문서까지 유지되므로 현장 성능 문제가 발생할 경우 근본 원인을 조사할 수 있습니다.
자주 묻는 질문(FAQ)
Q1: 알루미나, SiC, 지르코니아 세라믹 폼 필터의 차이점은 무엇이며 어떻게 선택하나요?
선택은 주로 주조되는 금속과 주조 온도에 따라 결정됩니다. 알루미나(Al₂O₃) 필터는 알루미늄 합금과 화학적으로 호환되며 모든 알루미늄 주조 용도에 적합한 선택이지만, 온도에 대한 내성이 부족하여 철이나 강철에는 적합하지 않습니다. 실리콘 카바이드(SiC) 필터는 주철 및 구리 합금 주조 온도(1350~1480°C)의 열 충격을 견디며 회주철, 연성 철, 청동/황동 주조에 표준 선택입니다. 알루미나 및 SiC 필터가 모두 실패하는 1550~1650°C의 강철 주조에는 지르코니아(ZrO₂) 필터가 필요합니다. 알루미늄에는 알루미나, 철 및 구리 합금에는 SiC, 강철에는 지르코니아 등 필터 재료를 금속과 일치시켜야 합니다.
Q2: 자동차 알루미늄 휠 주조에는 어떤 PPI 등급을 사용해야 하나요?
자동차 알루미늄 휠 주조(일반적으로 A356 또는 A357 합금)는 일관된 피로 수명 및 연신율 특성을 위해 우수한 인클루전 제거가 필요합니다. 대부분의 생산 휠 파운드리의 업계 표준 사양은 30 PPI이며, 품질 사양이 강화된 OEM에 공급하는 파운드리에서는 40 PPI를 선호하는 추세입니다. 적절한 필터 크기는 주조 중량과 충전 시간에 따라 달라지며, 대략적인 시작점은 8~12kg 범위의 휠의 경우 휠당 200×200×30mm, 30 PPI 알루미나 필터 1개입니다. 유량 데이터를 사용할 수 있는 경우 주조 시뮬레이션 소프트웨어(Magmasoft, ProCAST)를 통해 필터 크기와 위치를 최적화할 수 있습니다.
Q3: 애드테크는 ISO 9001 인증을 보유하고 있으며 인증서 사본을 받을 수 있나요?
예 - 애드테크는 알루미나, 실리콘 카바이드 및 지르코니아 등급을 포함한 세라믹 폼 필터의 설계, 제조 및 공급에 대한 ISO 9001:2015 인증을 보유하고 있습니다. 이 인증서는 공인된 제3자 인증 기관에서 발급하며, 매년 감시 감사와 3년 주기의 전체 재인증 심사를 통해 갱신됩니다. 공급업체 자격 심사를 위해 요청 시 현재 ISO 9001 인증서 사본을 제공해 드립니다. 또한 귀사의 조달 요건과 관련된 품질 매뉴얼 개요와 구체적인 품질 절차 참조 자료도 제공해 드립니다.
Q4: 세라믹 폼 필터가 견딜 수 있는 최대 온도는 얼마인가요?
이는 전적으로 필터 재질에 따라 다릅니다. 알루미나(Al₂O₃) 세라믹 폼 필터의 최대 연속 사용 온도는 약 1200°C(2192°F)로, 알루미늄 합금 주조에는 적합하지만 철이나 강철에는 적합하지 않습니다. 실리콘 카바이드(SiC) 필터는 최대 1500°C(2732°F)까지 견딜 수 있으며 회주철, 연성 철 및 구리 합금 애플리케이션에 사용할 수 있습니다. 지르코니아(ZrO₂) 필터는 최대 1700°C(3092°F)의 온도를 처리하므로 1550~1650°C의 강철 주조에 적합한 선택입니다. 정격 온도를 초과하면 필터가 연화, 변형 또는 균열이 발생하여 세라믹 파편이 주조물에 방출되며, 이는 필터를 전혀 사용하지 않는 것보다 더 나쁜 결과를 초래합니다.
Q5: 세라믹 폼 필터는 재사용할 수 있나요, 아니면 일회용 제품인가요?
세라믹 폼 필터는 일회용 제품이며 절대 재사용해서는 안 됩니다. 한 번의 주조 사이클이 끝나면 필터 스트럿은 첫 번째 주조에서 포집된 이물질을 운반합니다. 필터를 재사용하면 포집된 이물질이 다음 주조에 방출되어 여과 목적이 완전히 무효화될 위험이 있습니다. 또한 열 순환은 세라믹 구조에 점진적인 미세 균열을 일으키며, 한 번의 주입을 온전하게 견뎌낸 필터가 다음 주입 과정에서 구조적으로 파손되어 세라믹 파편이 주조물에 방출될 수 있습니다. 세라믹 폼 필터 교체 비용은 주조 불합격 한 번으로 인한 비용의 일부에 불과하므로 항상 새 필터를 사용하세요.
Q6: 새 공급업체의 세라믹 폼 필터 품질을 확인하려면 어떻게 해야 하나요?
신규 공급업체를 수락하기 전에 다음 문서를 요청하세요: (1) 인증 기관 이름과 인증 범위가 포함된 ISO 9001 인증서, (2) 화학 성분, 물리적 특성 사양 및 테스트 방법이 포함된 제품 데이터 시트, (3) 주문하는 특정 생산 배치에 대한 밀 테스트 인증서, (4) 파운드리 실험실 또는 공인 테스트 시설에서 독립적으로 테스트할 샘플 필터입니다. 실제 입고 검사: 명시된 공차 대비 치수를 측정하고, 지정된 중량 범위 대비 필터의 무게를 측정하며(현저한 저중량은 세라믹 함량이 부족하고 강도가 낮음을 나타냄), 수작업으로 간단한 압축 강도 검사를 수행합니다(품질이 우수한 필터는 부서짐 없이 적당한 수압에 견딜 수 있어야 함). 중요한 애플리케이션의 경우, K-몰드 또는 프리필-풋프린터 테스트를 통해 필터가 있는 경우와 없는 경우의 금속 청결도를 비교하여 여과 효율을 직접 측정합니다.
Q7: 애드테크는 즉시 배송을 위해 어떤 크기와 PPI 등급을 보유하고 있나요?
애드테크는 신속한 주문 처리를 위해 가장 일반적으로 주문되는 조합의 재고를 창고에 보유하고 있습니다. 표준 재고 품목에는 22mm 및 30mm 두께의 40×40mm~300×300mm 크기의 10, 20, 30, 40 PPI 알루미나 필터, 100×100mm~300×300mm의 10, 20, 30 PPI SiC 필터, 75×75mm~200×200mm의 10, 20 PPI 지르코니아 필터가 포함됩니다. 비표준 크기, 50 및 60 PPI 등급 및 맞춤형 사양은 주문량에 따라 영업일 기준 15-25일의 일반적인 리드 타임으로 주문에 따라 제조됩니다.
Q8: 세라믹 폼 필터가 주조 중에 조기에 막히는 원인은 무엇인가요?
금형 캐비티가 채워지기 전에 필터가 조기에 막히는 것은 다음 세 가지 조건 중 하나로 인해 발생합니다: (1) 금속의 개재물 부하에 비해 PPI 등급이 너무 미세함 - 고함유 2차 알루미늄 용융물과 50 PPI 필터를 함께 사용하면 거의 즉시 막힘, PPI를 줄이거나 용융 품질을 개선, (2) 필터 표면적이 필요한 유량에 비해 너무 작아서 과도한 속도와 압력 강하로 필터 표면에 개재물이 빠르게 쌓임, (3) 차가운 금속이 필터를 천천히 프라이밍하는 시스템에서 필터가 사용되어 몰드가 채워지기 전에 필터 구멍에서 금속이 부분적으로 굳음, 필터가 금형에 주입되는 경우입니다. 해결 방법: 용융 청결도를 위해 PPI를 맞추고, 속도를 줄이기 위해 필터 크기를 늘리고, 신속한 초기 프라이밍을 위해 필터 위에 적절한 금속 헤드를 확보합니다.
Q9: 마그네슘 합금 주조용으로 특별히 설계된 세라믹 폼 필터가 있나요?
마그네슘 합금 주조는 세라믹 폼 여과에 고유한 문제를 야기합니다. 마그네슘은 반응성이 강하고 주조 시 보호 분위기(SF₆/CO₂ 또는 SO₂)가 필요하며, 주조를 어렵게 만드는 동일한 반응성으로 인해 필터 접촉을 위한 재료 선택이 중요합니다. 알루미나 필터는 테르밋 유형의 잠재적 반응 위험으로 인해 일반적으로 마그네슘 주조에는 권장되지 않습니다. 특수 목적으로 설계된 마그네슘 주조 필터는 일반적으로 반응성이 낮은 구성을 사용합니다. 이는 특수한 애플리케이션 영역이므로 필터 사양을 선택하기 전에 특정 마그네슘 합금 등급, 주입 온도 및 주조 구성에 대해 AdTech 기술팀에 직접 문의하세요.
Q10: 애드테크의 세라믹 폼 필터의 일반적인 리드 타임과 최소 주문 수량은 얼마인가요?
표준 재고 품목(알루미나 및 SiC 등급의 가장 일반적인 크기 및 PPI 등급)의 경우 주문 준비 및 배송에 소요되는 리드 타임은 영업일 기준 3~7일입니다. 재고가 없는 표준 품목(덜 일반적인 크기, 50-60 PPI 등급, 표준 지르코니아 크기)의 경우, 생산 리드 타임은 영업일 기준 15-25일입니다. 맞춤 및 비표준 품목은 주문 확인 후 영업일 기준 25~40일이 소요됩니다. 최소 주문 수량: 샘플 주문은 평가 목적으로 크기/사양당 10개부터 시작하고, 표준 도매 주문은 일반적으로 품목당 100개부터 시작하며, OEM 및 대량 주문은 프로젝트 특성에 따라 협의합니다. 화물 옵션에는 소량 주문의 경우 특급 택배(DHL, FedEx), 긴급한 중간 주문의 경우 항공 화물, 30~45일의 운송 시간이 허용되는 대량 배송의 경우 해상 화물(LCL 또는 FCL)이 포함됩니다.
요약: 올바른 세라믹 폼 필터 제조업체 선택하기
세라믹 폼 필터의 성능은 재료 선택, 기공 밀도 사양, 치수 정밀도 및 제조 품질 관리의 복합적인 효과에 의해 결정됩니다. 이러한 각 변수는 문서화된 생산 관리로 뒷받침되는 신중한 엔지니어링 결정이 필요합니다.
AdTech의 ISO 9001:2015 인증 제조 공정은 알루미늄 주조용 알루미나, 철 및 구리 합금용 SiC, 강철용 지르코니아 등 세 가지 주요 필터 소재를 10~60의 전체 PPI 범위와 40×40mm에서 584×584mm의 치수 범위에 걸쳐 모두 다룹니다. 당사의 품질 관리 시스템은 파운드리 생산 팀이 대량 생산 환경 전반에서 신뢰할 수 있는 배치 간 일관성을 보장합니다.
세라믹 폼 필터 공급업체를 평가하는 조달 팀의 주요 결정 포인트:
ISO 9001 인증 진위 여부를 확인합니다: 인증서 번호, 인증 기관 이름, 인증서 범위를 요청합니다. 인증 기관의 공개 레지스트리를 통해 유효성을 확인합니다.
소재와 금속을 일치시킵니다: 알루미늄용 알루미나. 철과 구리를 위한 SiC. 강철은 지르코니아. 비용에 따른 예외는 없습니다.
필터 크기를 적절하게 조정합니다: 필터 치수를 지정하기 전에 유량 요구 사항에서 필요한 면적을 계산합니다. 크기가 작은 필터는 조기에 차단되고, 크기가 큰 필터는 이점에 비례하지 않고 비용이 증가합니다.
용융 청결도 및 품질 목표에 따라 PPI를 선택합니다: 깨끗한 용융물은 더 미세한 PPI를 사용하여 내포물 제거율을 높일 수 있으며, 더러운 2차 용융물은 조기 막힘을 방지하기 위해 더 거친 PPI를 사용해야 합니다.
배치별 테스트 인증서를 요청하세요: 일반적인 데이터 시트가 아닙니다. 특정 생산 배치에 대한 인증된 재료 테스트 보고서를 통해 주문한 제품이 실제 제조 및 배송된 제품임을 확인할 수 있습니다.
