30 PPI 세라믹 폼 필터는 모래 주조, 영구 주형 주조, 프로파일 및 빌릿의 반연속 주조 등 여러 일반적인 알루미늄 주조 공정에서 금속 흐름을 일정하게 유지하면서 비금속 개재물을 걸러내고 난류를 줄이는 중간 범위의 여과 미세도를 제공합니다. 압력 강하를 제한하면서 안정적인 품질 개선을 원하는 주조소의 경우 30 PPI가 자주 선택됩니다.

2. “PPI”의 의미와 모공 수가 중요한 이유 2.

PPI는 인치당 기공을 의미합니다. 이 지표는 세라믹 필터를 만드는 데 사용되는 폼 템플릿의 선형 1인치에 걸쳐 측정된 평균 오픈 셀 수를 나타냅니다. PPI 값이 높을수록 셀 네트워크가 더 미세하여 세라믹 본체를 통과하는 채널이 더 작다는 것을 나타냅니다. 기공 크기는 두 가지 중요한 성능 속성에 영향을 미칩니다:

입자 유지 기능: 미세한 모공이 작은 이물질을 가둡니다.
유압 저항: 기공이 미세할수록 흐름 제한이 증가하여 필터 면적이 커지거나 주입 속도가 느려질 수 있습니다.

특정 주조에 적합한 PPI를 선택하는 것은 용융물의 내포물 크기 분포, 원하는 충전 속도, 주조 형상 및 다운스트림 가공 공차에 따라 달라집니다.

또한 읽어보세요: 세라믹 폼 필터 가격 2026.

3. 폼 필터에 사용되는 일반적인 세라믹 화학 물질

세라믹 폼 필터는 여러 가지 기본 재료로 생산됩니다. 각 화학 물질은 열충격 저항성, 기계적 강도, 특정 용융 합금과의 화학적 호환성에서 뚜렷한 균형을 제공합니다.

알루미나 기반: 알루미늄 및 그 합금에 널리 사용됩니다. 일반적인 알루미늄 용융물에 대한 열 안정성과 화학적 중립성이 우수합니다.
실리콘 카바이드(SiC): 높은 열전도율과 기계적 견고성. 더 강한 기계적 저항이 필요할 때 일반적으로 사용됩니다.
지르코니아 안정화: 매우 낮은 반응성이 필수인 고온 또는 고순도 애플리케이션에 사용됩니다.

제조업체는 공정 요구사항에 맞게 하이브리드 또는 복합 제형을 공급하기도 합니다.

4. 용융 알루미늄 주조에서 30 PPI 구조의 성능 4.

30 PPI 폼은 채널 크기가 작아 일반적인 비금속 이물질을 차단할 수 있으면서도 주입 시 금속 흐름이 적절히 허용되는 균형 잡힌 성능을 제공합니다. 실용적인 성능 포인트는 다음과 같습니다:

포함 캡처: 과도한 헤드 손실 없이 일반적인 드로스 및 산화물 조각에 효과적입니다.
흐름 균일성: 개방형 셀 네트워크는 국부적인 제트를 줄이고 균일하게 곰팡이를 채웁니다. 이는 난기류로 인한 공기 유입을 낮추고 재산화를 줄입니다.
열 충격 내성: 적절하게 소결된 30 PPI 세라믹은 올바르게 부으면 여러 번의 취급 주기를 견딜 수 있지만 예열 프로토콜이 없으면 과열된 용융물에 빠르게 담그면 균열이 발생할 수 있습니다.

5. 크기 조정 규칙 및 설치 사례

예측 가능한 결과를 얻으려면 올바른 필터 크기와 설치가 중요합니다. 다음 원칙은 실용적인 출발점이 됩니다.

주요 규칙

필터 영역 대 스로틀 영역 비율: 필터 면을 통과하는 과도한 속도를 방지하는 비율을 유지합니다. 업계 관행에 따르면 얇은 주물의 경우 게이팅 면적의 몇 배에 달하는 필터 면적을 권장하며, 두꺼운 주물은 더 낮은 비율을 허용합니다.
필터 방향: 최상의 트래핑 효율을 위해 셀이 흐름에 수직으로 정렬되도록 필터를 배치합니다.
엣지 씰링: 우회하지 않도록 러너를 단단히 고정하세요. 세라믹 내화 개스킷 또는 적절한 시팅을 사용하여 틈새를 없애세요.
예열: 필터를 예열하여 습기를 제거하고 열충격 위험을 최소화하세요. 일반적인 예열 방법에는 사용하기 전에 필터를 제어된 온도의 용광로에 짧은 시간 동안 넣는 방법이 있습니다.

표 1: 애플리케이션별 일반적인 필터 선택

애플리케이션 유형	일반적인 PPI 선택	근거
대형 구조용 모래 주물	10에서 20 PPI	더 빠른 흐름, 더 큰 인클루전 캡처, 더 낮은 배압.
일반 알루미늄 주물	30 PPI	다양한 부품 형상을 위한 균형 잡힌 필터링 및 흐름.
고정밀 항공우주 부품	40~60 PPI	엄격한 표면 및 야금 기준을 충족하려면 매우 미세한 여과가 필요합니다.
연속 캐스팅 / 빌릿	20~40 PPI	합금 및 생산 속도에 따라 다릅니다.

6. 필터 면적 및 유량 비율 권장 사항

필터를 통과하는 금속 유량은 필터 두께, 다공성, PPI 및 압력 헤드에 따라 달라집니다. 숙련된 파운드리에서 사용하는 실용적인 규칙입니다:

필터 영역 늘리기 로 전환할 때 머리 손실을 허용 가능한 한도 내에서 유지하기 위해 더 거친 PPI에서 더 미세한 PPI로 전환해야 합니다. 예를 들어, 20 PPI에서 30 PPI로 전환하려면 면적을 적당히 늘려야 하는 경우가 많습니다.
부드러운 채우기 프로필 유지 필터의 면적을 넓게 사용하여 얇은 벽면 주물의 경우.
여러 개의 작은 필터를 병렬로 연결 는 미세한 캡처 성능을 유지하면서 압력 강하를 줄일 수 있습니다.

표 2: 30개 PPI 필터의 대표적인 물리적 파라미터

속성	일반적인 범위 또는 값	참고
다공성(오픈 셀)	60~90%	높은 다공성으로 질량 유지율과 헤드 손실 감소
작동 온도 허용 오차	최대 용융 알루미늄 온도	사용되는 화학 물질 및 바인더에 따라 다름
일반적인 두께(표준 플레이트)	10~50mm	많은 파운드리에서 대형 부품에 50mm를 사용합니다.
일반적인 얼굴 크기	178 × 178mm, 254 × 254mm, 305 × 305mm	제조업체의 일반적인 재고 크기

7. 제조 단계 및 품질 관리

세라믹 폼 필터는 폴리머 템플릿부터 최종 소성까지 재현 가능한 순서를 따릅니다. 주요 단계 및 관련 QA 검사:

폴리머 폼 선택: 대상 PPI가 있는 합성 오픈셀 템플릿을 선택합니다.
함침: 원하는 화학 성분에 맞는 세라믹 슬러리로 템플릿을 코팅합니다. 고형물 함량을 신중하게 조절합니다.
건조: 피부 형성이나 갈라짐 없이 용매를 제거합니다.
번아웃 및 소결: 폴리머 골격을 제거한 다음 고온에서 세라믹 결합을 밀도화합니다. 수축 및 미세 구조를 모니터링합니다.
검사: 치수 검증, 육안 결함 확인, 다공성 측정, 시뮬레이션 조건에서의 시험 유량 테스트.
배치 추적성: 배치 표시를 통해 용광로 가동 및 원자재 로트를 추적합니다.

검증해야 할 품질 파라미터에는 PPI 균일성, 매크로 크랙의 유무, 원하는 다공성 비율, 허용 가능한 흐름 저항 등이 있습니다.

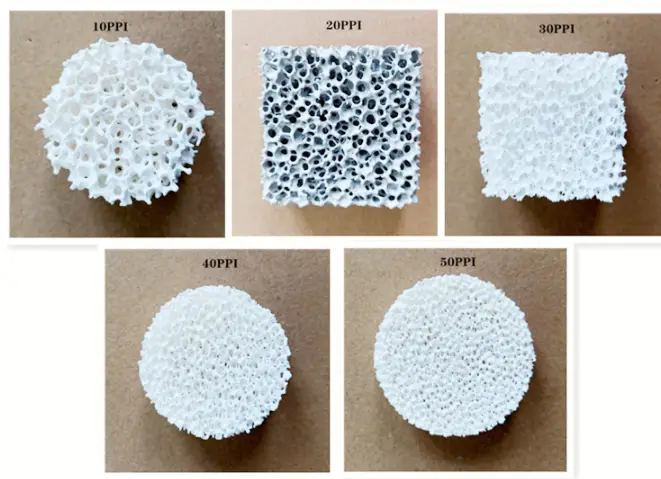

8. 다른 모공 수와 비교

올바른 PPI를 선택하려면 트레이드오프 분석이 필요합니다. 아래 표에는 일반적인 결과가 요약되어 있습니다.

표 3. PPI 비교

PPI	일반적인 사용법	장점	단점
10	무거운 주물, 거친 여과	낮은 유량 제한, 견고함	미세 입자 포착이 제한적입니다.
20	일반 무거운 알루미늄 부품	적당한 유지, 허용 가능한 흐름	작은 내포물을 놓칠 수 있습니다.
30	대부분의 일반 알루미늄 주물	균형 잡힌 캡처 및 흐름	20 PPI에 비해 약간 더 넓은 면적이 필요할 수 있습니다.
40	고품질, 세밀한 기능	더 나은 미세 입자 포착	더 높은 압력 강하, 잠재적인 주입 속도 감소.
50+	정밀 항공우주 또는 특수 용도	최대 여과 미세도	머리 손실이 심하고 얼굴 면적이 넓어야 하는 경우가 많습니다.

9. 가스 제거, 플럭싱 및 게이팅 시스템과의 호환성

필터링은 전체 용융 품질 프로세스에 통합될 때 가장 효과적입니다. 모범 사례는 다음과 같습니다:

필터링 전에 가스 제거 수행 를 사용하여 수소 함량을 줄이고 필터 채널을 막는 큰 산화막을 분해합니다.
플럭싱 적용 주입하기 전에 표면 산화물을 제거해야 할 때 사용합니다. 필터는 잔류 입자를 포집하지만 적절한 플럭싱을 대체하지는 않습니다.
난기류를 줄이기 위한 게이팅 설계 필터의 상류에 설치합니다. 초크 섹션을 사용하여 흐름을 늦추고 필터 표면에 부딪히지 않도록 합니다.

10. 일반적인 물리적 특성 및 작동 한계

필터 성능은 크기, 재질, 미세 구조에 따라 달라집니다.

밀도: 세라믹 필터는 높은 개방 다공성으로 인해 고체 내화물에 비해 가볍습니다.
기계적 취급: 세라믹 폼은 장력이나 구부러짐에 약합니다. 자동화된 주입 라인에서 사용할 경우 견고한 프레임으로 지지합니다.
열 순환: 큰 열 구배에 반복적으로 노출되면 균열이 발생할 수 있지만 예열 및 침수 속도 조절로 이러한 위험을 줄일 수 있습니다.

11. 주조 야금 및 수율 향상에 대한 이점

올바르게 선택한 30 PPI 필터 사용과 관련된 실질적이고 측정 가능한 이점은 다음과 같습니다:

포함 횟수 감소 완성된 주물에서 가공 불량을 줄입니다.
향상된 표면 마감 표면 근처 영역의 다공성을 낮춥니다.
보다 일관된 기계적 특성 내부 결함 감소를 통해.
스크랩 및 재작업 감소 전체 파운드리 수율과 부품당 비용을 개선합니다.

여러 공급업체의 사례 연구에 따르면 폼 필터를 가스 제거 및 우수한 게이팅 설계와 통합하면 눈에 띄는 결함 감소와 다운스트림 비용 절감 효과를 볼 수 있습니다.

12. 일반적인 문제 해결 및 해결 방법

다음은 30개의 PPI 필터에서 파운드리가 겪는 반복적인 문제와 권장 해결 방법입니다.

문제: 주입 중 급격한 압력 강하 또는 막힘.
해결 방법: 용융물에 과도한 드로스 부하가 있는지 확인하고 주입 속도를 줄이거나 필터 표면적을 늘리거나 병렬 요소를 사용합니다. 업스트림에서 가스를 제거하면 막힘을 줄일 수 있습니다.
문제: 몰입 시 필터 균열.
해결 방법: 예열 절차를 실행하고 침지 속도를 조정합니다. 사용하기 전에 필터의 수분 함량을 확인합니다.
문제: 필터 가장자리 주변의 흐름을 우회합니다.
해결책: 시팅을 개선하거나 개스킷을 사용하거나 러너를 재설계하여 필터 면에 금속을 강제로 통과시킵니다.

13. 조달, 비용 동인, 유통 기한, 보관, 취급

세라믹 폼 필터의 비용 구성 요소에는 원자재, 템플릿 품질, 소결 중 인건비 및 용광로 시간, 마감 등이 포함됩니다. 대량 구매를 통해 단가를 절감할 수 있는 반면, 특수 화학 물질은 비용을 증가시킵니다.

보관 및 취급 팁:

건조한 상태 유지 습기 흡수를 방지하기 위해 밀폐된 포장에 넣습니다.
평평하게 보관 구부러지지 않도록 안정적인 랙에 설치하세요.
재고 회전 를 사용하여 습기 흡착이나 포장 품질 저하를 유발할 수 있는 장기 보관을 방지합니다.

표 4: 일반적인 알루미늄 타설 속도에 대한 사이징 예시

필터 면 크기(mm)	일반적인 질량 유량 범위(kg/분)	해당 범위에 대한 권장 PPI
178 × 178	25-50	일반용 20-30 PPI
254 × 254	45-100	균형 잡힌 여과를 위한 30 PPI
305 × 305	90-170	많은 파운드리 케이스에서 20-30 PPI
381 × 381	147-280	더 거친 PPI 또는 여러 요소를 병렬로 사용

14. 환경, 건강 및 안전 포인트

세라믹 필터에는 소결 후 화학적 위험성이 낮은 불활성 세라믹이 포함되어 있습니다. 하지만 안전하게 사용하려면 생산 및 취급 단계에 주의를 기울여야 합니다:

절단 또는 트리밍 중 먼지 제어: 건식 세라믹을 가공할 때는 국소 배기 환기 및 PPE를 사용하세요.
바인더 번아웃 연기: 적절한 가마 환기를 통해 소성 중 가스 발생을 관리합니다.
폐기: 금속 잔류물로 오염된 폐 필터는 파운드리 폐기물 절차를 통해 폐기해야 할 수 있습니다.

자주 묻는 질문

1. 파운드리가 20 PPI보다 30 PPI를 선택하는 이유는 무엇인가요?
30 PPI는 합리적인 흐름을 유지하면서 미세한 불순물을 포착합니다. 표면 품질이나 내부 결함 수준을 큰 게이팅 재설계 없이 개선해야 하는 경우 30 PPI를 선택하는 경우가 많습니다.

2. 30 PPI 필터로 연속 주조 온도를 처리할 수 있나요?
예, 필터 화학이 알루미늄 용융물에 적합하고 예열과 제어된 주입이 사용된다면 가능합니다. 이러한 용도로는 SiC 및 알루미나 변형이 일반적입니다.

3. 필터는 어떻게 예열해야 하나요?
습기를 제거하기 위해 적당한 온도의 건조 오븐이나 용광로에서 짧게 노출하는 것이 적절합니다. 소결 스트레스를 유발할 수 있는 과열을 피하세요.

4. 알루미늄 합금마다 다른 PPI가 필요한가요?
합금 조성은 인클루전 유형과 용융 점도에 영향을 미칩니다. 표면 조도가 높거나 결함률이 낮은 합금에는 더 미세한 PPI를 사용하고, 처리량이 많거나 개재물이 매우 큰 합금에는 더 거친 PPI를 사용합니다.

5. 폼 필터를 재사용할 수 있나요?
권장하지 않습니다. 세라믹 폼 필터는 모공 내 이물질을 포집하므로 세척이 비현실적이며 한 번 부으면 구조적 무결성이 손상될 수 있습니다.

6. 필터는 게이팅 영역에 비해 얼마나 커야 하나요?
업계에서는 얇은 주물의 경우 스로틀 면적보다 몇 배 더 큰 필터 면적을 사용합니다. 정확한 비율은 형상과 주입 속도에 따라 다릅니다. 확실하지 않은 경우 필터 면적을 늘리거나 병렬 필터를 사용합니다.

7. 어떤 화학 물질이 열충격에 가장 잘 견디나요?
실리콘 카바이드 제형은 일반적으로 열충격 내성이 더 우수하지만, 소재 선택은 용융물과 화학적 호환성이 일치해야 합니다.

8. 필터 우회 시 어떤 문제가 발생하나요?
필터를 사용했음에도 불구하고 부품에 금속이 보이는 것은 필터 가장자리를 우회하는 경우가 많습니다. 좌석 및 러너 디자인을 확인하세요.

9. PPI는 미크론 모공 크기와 어떤 관련이 있나요?
PPI는 구조적 개수이며, 셀 형상과 벽 두께가 효과적인 기공 개방에 영향을 미치기 때문에 단일 미크론 수로 직접 변환되지 않습니다. 정확한 설계를 위해 제조업체의 흐름 곡선을 사용하세요.

10. 고품질 30 PPI 필터는 어디서 구할 수 있나요?
여러 전문 제조업체가 재고 사이즈와 맞춤형 형식을 생산합니다. 공급업체를 선택할 때 자재 인증서, 추적성 및 흐름 테스트 데이터를 비교하세요. 지역 공급업체와 글로벌 공급업체 모두 옵션을 제공합니다.

30 PPI를 선택하는 파운드리를 위한 최종 권장 사항

필터와 업스트림 용융물 세척을 함께 사용하세요. 필터 수명을 연장하고 막힘을 줄이기 위해 가스 제거 및 플럭싱과 같은 작업을 수행합니다.
소규모 평가판 실행 실제와 같은 게이팅 및 주입 속도를 통해 전체 생산 출시 전에 헤드 손실 및 포함 캡처를 측정합니다.
제조업체 흐름 곡선 및 재료 인증서 요청 를 사용하여 소결 품질과 예상 압력 강하를 확인합니다.
문서 배치 성능 프로세스 엔지니어가 필터 선택을 메트릭 산출에 연결할 수 있습니다.
