セラミックフィルター組成：材料、化学、用途

セラミックフィルター は基本的に、主に高純度の酸化物から作られた多孔質の耐火性骨格で構成されている。 酸化アルミニウムAl2O3)、炭化ケイ素(SiC)、ジルコニア(ZrO2)—特定のセラミックバインダーと焼結剤で結合されている。内部構造はポリウレタンフォームの前駆体を模倣しており、焼成時に燃焼して消失し、セラミックネットワークを残す。この特定の化学組成が、フィルターの耐熱衝撃性、最高使用温度、およびアルミニウム、鉄、鋼などの溶融金属に対する化学的不活性性を決定する。.

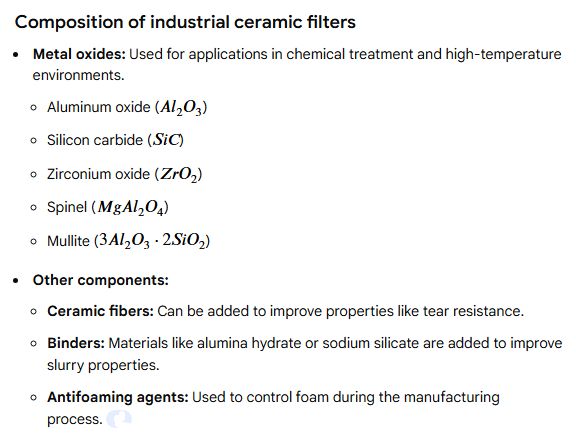

1.セラミック・フィルターの核となる化学的枠組み

ADtechろ過製品の性能を真に理解するには、原材料を分子レベルで分析する必要があります。組成は単にベースとなる骨材に関するものではなく、骨材、結合剤、レオロジー改良剤の複雑なバランスが関係しています。.

1.1 ベース耐火性骨材

最終質量の70%から90%を占める主成分は、耐火性骨材である。この材料が熱負荷を負担する。.

• アルミナAl2O3): 主にアルミニウム濾過に使用される。1100℃まで安定。組成には通常、高い機械的強度を提供するα-アルミナ粒子が含まれる。.

• 炭化ケイ素（SiC）： 鉄と銅の鋳造の標準。SiCフィルターは、シリカを多く含むガラス質相と結合した炭化ケイ素粒で構成されています。この組成は1500℃までの温度に耐え、優れた熱伝導性を発揮します。.

• ジルコニアZrO2): スチール濾過に必要。部分安定化ジルコニア（PSZ）が使用され、しばしばマグネシア（MgO）またはイットリア（Yttria）で安定化される。Y2O3)を使用して相変態クラックを防止している。1700℃を超える温度にも耐える。.

1.2 バインダー・システム

結合剤は焼結前後において耐火粒を結合させる「接着剤」として機能する。.

• 無機バインダー： コロイダルシリカ、リン酸アルミニウム、ベントナイト粘土などである。炭化ケイ素フィルターでは、粘土ベースのバインダーにより、焼成中にムライトまたはクリストバライト結合相が形成される。.

• レオロジー改質剤： 製造中にセラミックスラリーがポリウレタンフォームに確実に接着するように、チキソトロピー剤が添加される。これにより、スラリーは応力下（浸漬）では薄くなり、静止時（乾燥）には厚くなります。.

こちらもお読みください： セラミックフィルターの作り方.

2.素材タイプの詳細分析

異なる鋳造環境では、異なる化学組成が要求される。私たちは、溶融金属との相互作用に基づいてこれらを分類しています。.

2.1 酸化アルミニウム（アルミナ）CFF組成

アルミナ・セラミック・フォーム・フィルター（CFF）は、リン酸結合高アルミナ・システムを利用している。.

• 主成分： 焼成アルミナAl2O3).

• アクティブ・バインダー 正リン酸アルミニウムAlPO4).このバインダーは低温で硬化し、焼結過程で強度を増す。.

• 添加物： 結晶成長を制御し、耐熱衝撃性を向上させるために、少量の酸化マグネシウム（MgO）を導入することもある。.

ここでの化学は、溶融アルミニウムとの非反応性に焦点を当てている。組成物に遊離シリカ(二酸化ケイ素)、特定のアルミニウム合金中のマグネシウムと反応し、構造破壊を引き起こす可能性があります。そのため、ADtechはアルミニウム用途向けに厳格な低シリカ処方を維持しています。.

2.2 炭化ケイ素（SiC）フィルターの構成

SiCフィルターは、強度を維持しながら酸化に耐える必要があるため、化学的に複雑である。.

• 主成分： アルファ・シリコン・カーバイド砥粒。.

• ボンディングの段階： アルミノケイ酸塩結合。これはアルミニウム粉末とシリカフュームを使って作られることが多く、焼成中に反応してムライト(3Al2O3-2SiO2).

• 不純物のコントロール： 酸化鉄Fe2O3)とアルカリ(Na2O, K2O)は、負荷による屈折率の低下を防ぐため、最小限に保たれなければならない。.

2.3 ジルコニア・フィルターの組成

ジルコニア・フィルターの組成は、溶鋼の極端な熱のために最も重要である。.

• 主成分： 単斜晶ジルコニア。.

• スタビライザー： 純粋なジルコニアは加熱時に破壊的な体積変化を起こします。酸化マグネシウム（MgO）を添加することで「マグネシア安定化ジルコニア」を生成します。これにより結晶構造が立方晶系に固定され、鋳造工程中も安定性を維持します。.

表1：フィルタータイプによる化学組成の比較



コンポーネント機能	アルミナCFF	炭化ケイ素（SiC）CFF	ジルコニア（ZrO2）CFF
第一酸化物	Al2O3 (>85%)	SiC (>70%)	ZrO_2 + 酸化鉄 (>90%)
第二段階	AlPO4 （バインダー）	二酸化ケイ素 / Al2O3 (ムライト結合）	MgOまたは Y2O3 (スタビライザー）
カラー	ホワイト/ピンク	ダークグレー/ブラック	イエロー／オフホワイト
最高温度	1150°C	1500°C	1700°C
ターゲット・メタル	アルミニウム合金	ねずみ鋳鉄およびダクタイル鋳鉄	カーボン＆ステンレススチール
多孔性	70-90%	75-85%	70-80%

3.ポリウレタン前駆体の役割

最終製品には含まれないものの、ポリウレタンフォームは組成において重要な「幽霊」成分である。製造工程はこの網状発泡体から始まる。.

1. セレクション： 特定の細孔径（PPI（1インチあたりの細孔数）で測定）のフォームが選択される。.

2. 加水分解： 発泡体は親水性（水を吸収する）になるように処理される。これにより、セラミックスラリーがフォームの奥深くまで浸透する。.

3. バーンアウト： 焼結中、ポリウレタンは分解する。セラミック組成物は、発泡がガスを発生させて構造体から抜ける前に自立していなければなりません。セラミック配合が弱すぎる（グリーン強度が低い）と、発泡が消失したときにフィルターが崩壊する。.

4.焼結添加剤の性能への影響

焼結助剤は、主要な影響を及ぼす組成リストの中のマイナーな要素である。これらの化学物質は、セラミック粒子が結合する温度を下げる。.

• カオリン・クレイ SiCフィルターに使用。成形段階で可塑性を与え、焼成時にセラミック結合を形成する。.

• タルク： 熱膨張係数（CTE）を下げることで耐熱衝撃性を助けるマグネシウムを導入することもある。.

• カーボンだ： 一部の特殊フィルターでは、スラグに対する非濡れ性を向上させるため、ボンドにカーボンが保持されている。.

ADtechのエンジニアはこれらの添加剤の比率を厳密に監視している。焼結助剤の過剰添加は高温で軟化する「ガラス状相」を生成し、鋳込み時のフィルター変形を引き起こす可能性がある。.

5.化学組成に由来する物理的性質

化学的性質は、鋳造におけるフィルターの物理的挙動を直接決定する。.

5.1 耐熱衝撃性

これは、急激な温度変化にもひび割れすることなく耐える能力である。.

• ケミストリー・ファクター 熱膨張係数の低い材料（溶融シリカやSiCなど）は衝撃によく耐える。アルミナは膨張率が高いので、バインダーシステムは応力を吸収できる柔軟性が必要です。.

• メカニズム 溶融金属が冷たいフィルターにぶつかると、温度は数秒で周囲温度から700℃以上に跳ね上がる。SiC組成は急速に熱を伝導し、温度勾配を均一化する。ジルコニアは熱伝導が悪いため、その組成は、先に述べた相安定化に依存して飛散を防ぐ。.

5.2 圧縮強度

フィルターは溶融金属の重量（金属静圧）に耐えなければならない。.

• SiCだ： 炭化ケイ素の共有結合は、室温で絶大な硬度と圧縮強度（冷間圧壊強度）を提供する。.

• ジルコニア 最高の熱間強度を提供し、1650℃で鋼を流し込んでも剛性を保つ。.

表2：物理的特性と化学的基盤の比較



プロパティ	アルミナベース	SiCベース	ジルコニア・ベース
かさ密度	0.35 – 0.45 g/cm³	0.38 – 0.50 g/cm³	0.80 – 1.0 g/cm³
熱伝導率	低い	高い	非常に低い
熱膨張	中程度	低い	中程度
硬度（モース）	9	9.5	8.5
主な故障モード	化学侵食	時間の経過による酸化	熱衝撃（品質が悪い場合）

6.先端製造：スラリーから焼結へ

原料化学物質から機能的なADtechフィルターへの変換には、正確な熱力学的サイクルが含まれる。.

1. スラリーの調製： 酸化物パウダーは水、分散剤、結合剤と混合される。粘度は、気孔を詰まらせることなくフォーム支柱を確実にコーティングするようにコントロールされる。.

2. 含浸： 発泡スチロールは圧縮され、水中に沈められる。膨張すると、その空隙にスラリーが吸い込まれる。.

3. 乾燥させる： 水分が除去される。これは「グリーンボディ」（未焼成の陶磁器）が強度を保つために有機結合剤（PVAやCMCなど）に依存する微妙な段階である。.

4. 焼成（焼結）： フィルターはキルンに入る。.

   • ゾーン1（300～500℃）： ポリウレタンは燃え尽きる。.

   • ゾーン2（1000℃以上）： セラミック結合が形成される。SiCの場合、炭化物粒の無秩序な酸化を防ぐため、雰囲気を制御する必要がある。.

   • ゾーン3（冷房）： 制御された冷却により、微細なひび割れを防ぐ。.

7.ケーススタディベトナムにおけるスラグ混入の解決

正しいフィルター構成の重要性を示すために、ADtechが実施した具体的なプロジェクトを検証する。.

クライアント・プロフィールベトナムのハイフォンにある中規模の自動車鋳造工場。.

時期：2023年5月.

用途オートバイのホイールハブ用鋳造アルミ合金A356。.

挑戦：

この鋳物工場では、酸化物の混入と砂の浸食により、12%のスクラップ率が発生していました。以前はガラス繊維のメッシュフィルターを使用していました。このメッシュは機械的に弱く、A356合金のマグネシウムと化学的に反応し、鋳造品に脆い相を作り、鋳造品に混入していました。.

ADtechのソリューション：

合金組成と注湯温度（720℃）を分析した。グラスファイバーメッシュをADtech 40 PPIアルミナセラミックフォームフィルターに交換した。.

なぜこの構図がうまくいったのか：

1. 化学的不活性： 高純度 Al2O3 ADtechフィルターの組成は、A356合金のマグネシウムと反応しなかった。.

2. 深度ろ過： 薄いメッシュとは異なり、セラミックフォーム構造（開気孔の構成）はフィルター本体の奥深くに介在物を捕捉する（ケーキ濾過メカニズム）。.

3. 熱安定性： リン酸塩バインダーシステムは、45秒の注入時間を通して完全性を維持した。.

結果

2023年7月までに、顧客はスクラップ率が12%から3.5%に低下したと報告しています。適切なセラミック組成に切り替えたことで、鋳物工場は無駄な材料と再加工のコストとして、年間推定$45,000米ドルを節約することができました。.

8.組成がろ過効率を左右する理由

「ろ過効率」は魔法ではない。物理学と化学が連携して働く結果である。.

• 整流（層流）： 物理的構造は乱流を低減する。乱流は空気と酸化物を巻き込む。セラミック組成の表面粗さは金属流速を遅くし、乱流を層流に変換する。.

• 接着（化学的親和性）： これは微妙な要因である。特定のセラミック組成は、介在粒子に対して化学的親和性を持つ。例えば、アルミナフィルターは、中性材料よりも溶融物中に浮遊する酸化アルミニウムの皮膜を吸引・捕捉する能力に優れている。この「能動的ろ過」は、適切な表面化学によってのみ可能となる。.

表3：組成別ろ過メカニズム

メカニズム	説明	コンポジションへの依存
ふるい分け	孔径より大きな粒子をブロックする。.	化学的なものではなく、孔精度（PPI）に依存する。.
ケーキろ過	不純物が蓄積すると、より細かいフィルターになる。.	化学的安定性により、「ケーキ」がフィルターを崩壊させないことが保証される。.
深層ろ過	内部表面に小さな粒子を捕捉する。.	高表面積の組成が要求される。.
表面接着	酸化物の化学的引力。.	クリティカル。フィルターの表面エネルギーがインクルージョンを引き付けなければならない。.

9.品質管理とEEAT基準

ADtechでは、厳格な品質プロトコルを遵守しています。蛍光X線（XRF）を用いて組成を検証し、酸化物の比率が正確であることを確認します。X線回折（XRD）を用いて結晶相を確認します（例えば、ジルコニアが単斜晶ではなく立方晶であることを確認します）。.

たとえ1%であっても、組成の逸脱は鋳造における致命的な故障につながる可能性がある。例えば、過剰な酸化ナトリウム(Na2O)がフラックスとして働き、融点を下げ、鋳造中にフィルターがドロドロになる。.

10.セラミックフィルター組成の環境影響

現代の製造業は持続可能性を求めています。セラミックフィルターの組成は、環境への影響についてますます吟味されるようになっている。.

• リサイクル可能： 使用済みのセラミック・フィルターは通常、埋立地に廃棄される。しかし、ADtech社は、使用済みのアルミナフィルターを粉砕し、耐火レンガの骨材として再利用できる組成を研究している。.

• VOC排出： ポリウレタンフォームの燃焼は揮発性有機化合物を放出する。先進的な組成物では、焼結段階での工場からの排出を最小限に抑えるため、VOC前駆体の少ないフォームや水性バインダーを使用している。.

11.フィルター組成に関するよくある誤解

誤解：「すべての白色フィルターはアルミナである。」“

事実：アルミナは白色ですが、ジルコニア・フィルターの中にもオフホワイトのものがあります。アルミニウムにジルコニア・フィルターを使用するのは高価だが安全であるのに対し、鉄鋼にアルミナ・フィルターを使用するとすぐに溶けて汚染される。.

誤解：「泡はフィルター内に残る」“

事実：ポリウレタンフォームは純粋にテンプレートです。最終的な組成は100%無機セラミックです。.

誤解：「PPIが高いほど、より優れた構成である」“

事実：PPI（Pores Per Inch）は物理的な測定値であり、化学的な測定値ではありません。10PPIのフィルターと60PPIのフィルターは、全く同じ化学組成を持つことができる。.

よくある質問 (FAQ)

1.鋳鉄用セラミックフィルターの主成分は何ですか？

主成分は炭化ケイ素（SiC）。熱伝導率が高く、鉄鋳物工場で典型的な熱衝撃に強いことから選ばれている。.

2.アルミナフィルターは鋳鋼に使用できますか？

アルミナフィルターの最高使用温度はおよそ1150℃です。溶鋼は1600℃以上の温度で注がれるため、アルミナフィルターはすぐに溶けてしまいます。.

3.製造中、ポリウレタン・フォームはどうなるのですか？

発泡ポリウレタンは逃亡物質である。セラミックスラリーでコーティングされた後、300℃から500℃の窯で焼かれ、セラミックスの骨格だけが残る。.

4.なぜジルコニア・フィルターにマグネシアを添加するのですか？

マグネシア（MgO）は安定剤として作用する。これがなければ、ジルコニアは加熱時に結晶構造を変化させ、膨張してひび割れを起こす。マグネシアはそれを安定した「立方晶」相に固定する。.

5.セラミックフィルターは化学的に不活性ですか？

一般的にはそうです。これらは、対象となる特定の溶融金属と反応しないように設計されている。しかし、誤ったフィルター・タイプ（例えば、反応性合金にシリカ系バインダー）を使用すると、化学反応を引き起こす可能性がある。.

6.セラミックフィルターの賞味期限はどのくらいですか？

吸湿性のある組成（水分を吸収する傾向）のため、フィルターは乾燥した環境で保管する必要があります。セラミック自体は劣化しませんが、水分吸収により鋳造時に蒸気爆発を引き起こす可能性があります。ADtechでは1～2年以内の使用を推奨します。.

7. 多孔性はフィルターの強度をどのように影響しますか？

トレードオフがある。気孔率が高い（空隙が多い）と流量は向上しますが、セラミック骨格の総質量が減少するため、機械的強度が若干低下します。.

8.CFFフィルターと押出フィルターの違いは何ですか？

CFF（セラミック・フォーム・フィルター）は、スポンジのようなランダムな構造を持つ。押し出しフィルターは、直線的な溝を持つハニカム構造をしています。CFFは、乱流低減と深層ろ過に優れています。.

9.セラミックフィルターにアスベストは含まれていますか？

いいえ。ADtechセラミック・フィルターは、安全な工業グレードの耐火性酸化物を使用して製造されており、アスベストや有害繊維は含まれていません。.

10.ADtechはどのようにして組成の一貫性を確保しているのですか？

当社では、自動化されたスラリー混合を利用し、すべてのバッチについて定期的なラボ試験（XRF/XRD）を実施して、化学組成が当社のテクニカル・データ・シートに厳密に適合していることを確認しています。.

結論ADtechの優位性

理解する セラミックフィルターの成分とは 製品によって、鋳造エンジニアは十分な情報に基づいた意思決定を行うことができます。それは単なる発泡スチロールではなく、極度の熱的・化学的環境に耐えるように設計された高度に設計されたセラミック複合材です。アルミホイール用のリン酸塩結合アルミナであれ、鉄ブロック用の焼結炭化ケイ素であれ、化学的性質が品質を決定します。.
