Por qué importan los rotores y los ejes en el tratamiento por fusión del aluminio

La desgasificación rotativa es el método práctico dominante para eliminar el hidrógeno disuelto y ayudar a la flotación de inclusiones en muchas operaciones de fundición de aluminio. El rotor genera finas burbujas de gas inerte que se elevan a través de la masa fundida y transportan el hidrógeno y las pequeñas inclusiones a la superficie. El eje transfiere el par y suministra el gas de purga al conjunto del rotor. La geometría del rotor, la integridad del eje y el estado de la superficie determinan la distribución del tamaño de las burbujas y la vida útil mecánica. Los rotores mal elegidos o degradados reducen la eficacia de la eliminación de hidrógeno, aumentan los desechos y aceleran el desgaste de otros componentes.

Descripción general de las familias de rotores y diseños de ejes más comunes

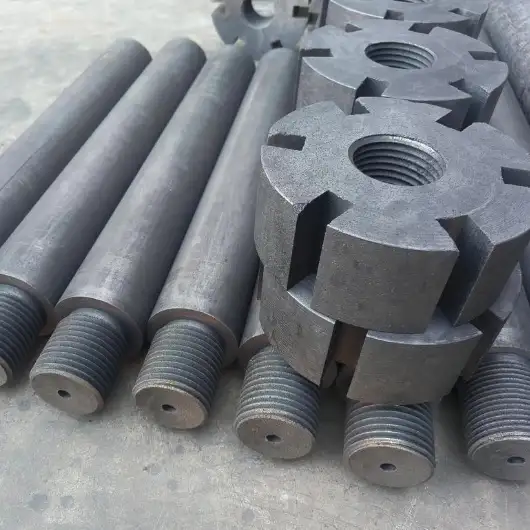

Rotores y ejes de grafito

El grafito sigue estando muy extendido porque soporta altas temperaturas, ofrece una baja densidad y puede moldearse en complejas geometrías de impulsor. Los rotores típicos son de grafito casi isótropo de gran pureza que se ha mecanizado con tolerancias estrechas y, a menudo, impregnado o recubierto para reducir la oxidación y la humectación del metal. Los ejes fabricados con grafito pueden ser macizos o huecos para hacer pasar el gas a través del eje. Una impregnación adecuada prolonga la vida útil al rellenar los poros abiertos y mejorar la resistencia a la oxidación.

Rotores cerámicos y ejes de nitruro de silicio

Los talleres avanzados utilizan rotores de cerámica sinterizada o componentes de nitruro de silicio cuando la resistencia a la abrasión y la durabilidad de la oxidación son primordiales. El nitruro de silicio ofrece alta resistencia, baja tenacidad a la fractura en relación con el grafito, pero excelente resistencia al desgaste. Los rotores cerámicos son adecuados para operaciones continuas de gran potencia y aleaciones especializadas que erosionan el grafito con mayor rapidez. Los fabricantes chinos producen rotores de nitruro de silicio y otros rotores cerámicos adaptados a la desgasificación industrial.

Diseños recubiertos y compuestos

Varios diseños combinan un núcleo de grafito con revestimientos o impregnaciones resistentes al desgaste. Los revestimientos pueden ser tratamientos antioxidantes patentados, capas antihumectantes similares al BN o revestimientos cerámicos que reducen la exposición de los poros y mejoran la vida útil. Los rotores compuestos combinan la resistencia de los cuerpos sinterizados con la baja humectabilidad de las superficies recubiertas.

Elección del material y compatibilidad química

Para seleccionar el material del rotor es necesario tener en cuenta la composición química de la aleación, la temperatura de funcionamiento y la abrasión prevista. A continuación se resumen los materiales típicos y su resistencia.

Cuadro 1: Resumen comparativo de materiales

Las fuentes de los proveedores chinos muestran que todos estos materiales se ofrecen con distintos tratamientos superficiales y volúmenes de producción.

Geometría del rotor y fundamentos de la formación de burbujas

La forma de la cabeza del rotor y el perfil del álabe definen cómo se descompone el gas inerte en burbujas. Las burbujas más pequeñas y de tamaño uniforme presentan una mayor superficie para el intercambio de hidrógeno. Los factores geométricos clave son:

• Número de álabe y paso.

• Orientación axial frente a orientación radial de las aletas.

• Diámetro del rotor en relación con el tamaño de la cuchara o del crisol.

• Profundidad de inmersión y distancia a las paredes del horno.

Una geometría adecuada favorece la dispersión de burbujas finas, la rápida transferencia de masa de hidrógeno y evita la formación de vórtices que arrastran la escoria hacia abajo. Las curvas de rendimiento de los proveedores suelen representar la reducción de hidrógeno en función del tiempo de tratamiento para un diseño de rotor determinado. Vesuvius y otros OEM importantes proporcionan curvas comparativas que muestran el efecto del diseño del rotor en la cinética de desgasificación.

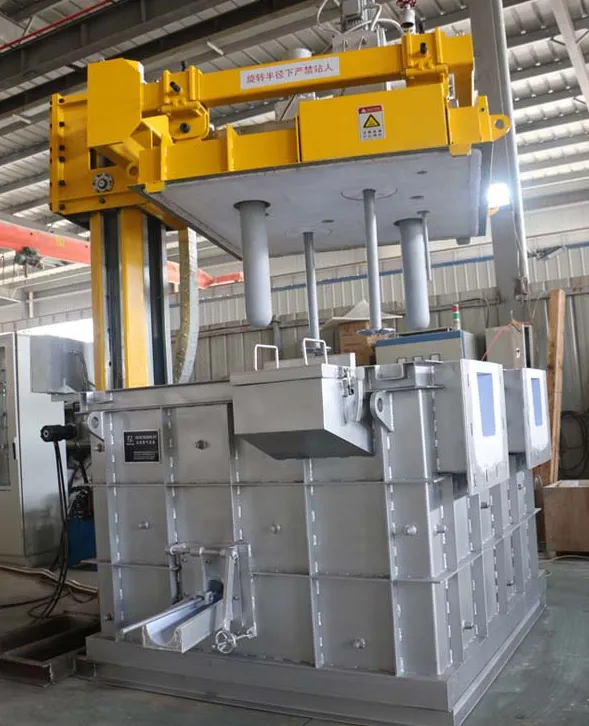

Sistema de desgasificación con rotor para aluminio fundido.

Procesos de fabricación y controles de calidad utilizados por los proveedores chinos

Las fases de fabricación suelen incluir la selección de materiales, el mecanizado o prensado, la sinterización en el caso de la cerámica, la impregnación en el caso del grafito, el acabado dimensional y el tratamiento de superficies. Entre los puntos de control de calidad que deben exigirse a los proveedores figuran:

• Certificado de pureza química del grafito o de la composición cerámica

• Informe de tolerancia dimensional, incluida la concentricidad y la desviación del perfil de la aleta

• Medición de la porosidad o la densidad de los cuerpos sinterizados

• Certificado del lote de impregnación o revestimiento que muestre los parámetros del proceso y la profundidad de penetración

• Números de lote trazables y registros de pruebas de resistencia mecánica

Los productores chinos abarcan desde pequeños talleres hasta fábricas con certificación ISO. Los compradores deben solicitar la inspección de terceros o pruebas de muestras cuando adquieran componentes críticos. En los listados de fabricantes aparecen muchas empresas chinas que ofrecen conjuntos de rotores de grafito con opciones de impregnación y revestimiento.

Tecnologías de tratamiento de superficies, impregnación y revestimiento

El grafito de porosidad abierta absorbe el metal y se oxida. La impregnación rellena los poros con resinas o compuestos compatibles con el metal. Entre los tratamientos habituales se incluyen:

• Impregnación de resina seguida de curado térmico y sellado de la superficie.

• Capas químicas antioxidantes aplicadas por inmersión o pulverización.

• Los tratamientos de relleno a escala nanométrica aumentan la temperatura de oxidación y reducen la absorción de gases.

• Recubrimientos cerámicos o de SiC aplicados por pulverización de lodos o plasma para aumentar la resistencia al desgaste.

Las afirmaciones de los proveedores sugieren que el grafito impregnado puede alcanzar una vida útil varias veces superior a la de las piezas sin tratar en ciclos de trabajo similares. Los datos de casos independientes indican una prolongación significativa de la vida útil, aunque señalan que el desgaste de la geometría sigue determinando el final de la vida útil.

Métodos de conexión de ejes y vías de suministro de gas

Los ejes soportan el par y suelen transportar gas de purga. Diseños de eje comunes:

• Ejes huecos con canales de gas internos que suministran gas inerte a un orificio central y luego a la cabeza del rotor.

• Ejes macizos con alimentación externa de gas mediante juntas giratorias en el punto de acoplamiento giratorio

• Ejes modulares con adaptadores de punta reemplazables para personalizar la profundidad de inmersión o para adaptarse a diferentes cabezas de rotor

Las juntas de alimentación giratorias y rotativas deben estar exentas de aceite y ser estancas. La pureza y sequedad del gas son críticas; la contaminación por humedad o aceite acorta la vida útil y contamina la masa fundida. Algunos sistemas incluyen control de flujo másico y monitores de sequedad del gas para proteger los componentes del eje y el rotor.

Parámetros operativos: velocidad, tipo y caudal de gas, profundidad de inmersión

Las ventanas operativas prácticas varían según el tipo de rotor y el volumen de masa fundida. Rangos típicos utilizados en la práctica industrial:

Tabla 2: Parámetros de funcionamiento típicos

Establezca recetas de control para cada aleación y tamaño de colada y registre los valores de RPT o de valoración de hidrógeno para afinar los ajustes.

Rutinas de instalación, precalentamiento y puesta en marcha

Una instalación adecuada prolonga la vida útil y garantiza la seguridad. Los pasos incluyen:

1. Inspeccione el rotor y el eje para comprobar si han sufrido daños durante el transporte y si cumplen las dimensiones.

2. Precaliente el eje y el rotor en un horno controlado o mediante una técnica de inmersión gradual según las indicaciones del proveedor para eliminar la humedad y evitar el choque térmico.

3. Confirme que el suministro de gas está libre de aceite y seco con el filtro en línea y el monitor de humedad.

4. Verificar el par de apriete, la excentricidad axial y la concentricidad del acoplamiento a baja velocidad antes de la prueba en caliente.

5. Ejecute una secuencia de puesta en marcha por etapas con ajustes incrementales de velocidad y gas y tome muestras para la prueba de presión reducida o la valoración de hidrógeno después de cada turno.

Muchos proveedores proporcionan programas de precalentamiento. Las publicaciones de los proveedores chinos suelen indicar las velocidades de funcionamiento y el precalentamiento recomendado para evitar el agrietamiento y reducir los fallos prematuros.

Medición, verificación y controles metalúrgicos

Para confirmar el rendimiento de desgasificación utilice una combinación de:

• Prueba de presión reducida (RPT) para comparar la porosidad antes y después del tratamiento

• Valoración de hidrógeno en laboratorio cuando se requieren ppm precisas

• Inspección por rayos X o ultrasonidos de piezas fundidas críticas

• Recuento visual y microscópico de inclusiones para determinar tendencias del proceso

Documente los resultados iniciales y posteriores a la instalación. Para garantizar la repetibilidad, mantenga gráficos de control y vincule los números de serie de los rotores a los datos del tratamiento.

Modos de desgaste, signos de fallo y criterios de fin de vida útil

Desgaste común y modos de fallo:

• El redondeo y la distorsión de las paletas reducen la eficacia de la ruptura de burbujas

• Excentricidad del eje por abrasión y desgaste de los rodamientos que provoca vibraciones

• Pérdida del revestimiento superficial que provoca un aumento de la oxidación y la adherencia del metal.

• Agrietamiento de los rotores cerámicos por choque térmico o impacto mecánico

Sustituya los rotores cuando la tolerancia de la geometría supere los límites del proveedor o cuando los parámetros de rendimiento se degraden más allá de lo aceptable. La inspección visual, el control de las vibraciones y los cambios en los índices de eliminación de hidrógeno proporcionan señales de actuación. Los estudios de casos de proveedores demuestran que el grafito impregnado puede prolongar la vida útil, pero sigue siendo necesaria su sustitución programada.

Plan de mantenimiento y estrategia de repuestos

Un programa práctico de mantenimiento preventivo incluye:

• Diariamente: comprobación visual de los retenes del eje, suministro de gas y marcha rápida a bajas RPM para confirmar la suavidad de rotación.

• Semanalmente: inspeccionar la geometría de la cabeza del rotor y registrar cualquier astillado visual o pérdida de revestimiento.

• Mensualmente: medir los diámetros de los rotores y los perfiles de los álabes, comprobar la excentricidad e inspeccionar las caras de acoplamiento.

• Sustitución: mantenga un inventario de al menos un rotor y un eje de repuesto por línea de producción crítica para evitar tiempos de inactividad.

Documente las horas de funcionamiento y las toneladas de fundición tratadas para predecir los intervalos de sustitución y optimizar el almacenamiento de repuestos.

Tabla 3: Ejemplo de programa de mantenimiento

Normas de seguridad, medioambientales y de manipulación

Puntos clave de seguridad:

• Evite el contacto de la humedad con el rotor o el eje calientes durante el precalentamiento para evitar explosiones de vapor.

• Utilice equipos de suministro de gas exentos de aceite y soplantes antideflagrantes para los compresores.

• Prever una aspiración de humos adecuada cuando el fundente o el desnatado se realicen cerca de la estación de desgasificación.

• Formar a los operarios en los procedimientos de cierre de emergencia e intercambio en caliente.

Elimine los rotores y las piezas del eje desgastados de acuerdo con las normas medioambientales locales; muchos componentes de grafito contienen aglutinantes o revestimientos que requieren una manipulación adecuada.

Criterios de selección de los equipos de contratación

Al evaluar a los proveedores chinos, exija:

• Certificados de materiales y datos de pruebas de lotes de materias primas de grafito o cerámica

• Piezas de muestra con tolerancias medidas y resultados de pruebas en una fundición de laboratorio, si es posible.

• Registros del proceso de revestimiento o impregnación, incluida la profundidad de penetración y el método de ensayo

• Condiciones de la garantía y política de sustitución, incluido el plazo de entrega de las piezas de recambio

• Referencias y estudios de casos de uso y ciclos de trabajo de aleaciones similares

Obtenga una ficha técnica que indique la vida útil prevista en horas de funcionamiento o toneladas tratadas en condiciones de funcionamiento definidas.

Tabla comparativa: opciones de rotor/eje para diferentes escalas de fundición

Tabla 4: Familia de rotores sugerida por clase de producción

Compare las curvas de rendimiento de los proveedores antes de la elección final e insista en una prueba piloto si es posible.

Factores de coste, garantía y coste total de propiedad

Principales partidas de gastos:

• Precio unitario para rotor más eje y acoplamiento

• Prima de recubrimiento e impregnación

• Fletes y aduanas de los componentes importados

• Coste del tiempo de inactividad si no se dispone de repuestos

• Costes de formación de los operadores y de los servicios de puesta en marcha

El coste total de propiedad favorece un gasto inicial ligeramente superior en material de larga duración cuando los costes de inactividad o de chatarra son elevados. Muchos compradores consideran que las opciones de grafito impregnado o cerámica ofrecen una mejor economía de ciclo de vida en plantas medianas y grandes.

Matriz de resolución de problemas

Tabla 5: Referencia rápida para la resolución de problemas

Registre los problemas con marcas de tiempo y datos de aleación para acelerar el análisis de la causa raíz.

Normas, pruebas y documentación a solicitar

Pregunta a los proveedores:

• Informes de pruebas de materiales para grafito en bruto o cerámica (densidad, pureza, porosidad)

• Certificado de inspección dimensional e informe de tolerancia a la excentricidad

• Datos de las pruebas de adherencia del revestimiento o de profundidad de impregnación

• Ventana de funcionamiento recomendada y esperanza de vida expresada en horas de funcionamiento o toneladas tratadas

• Manuales de instalación, precalentamiento y mantenimiento y listas de comprobación recomendadas

Cuando sea posible, obtenga la verificación de un laboratorio externo para las compras críticas.

Casos prácticos y ejemplos

• Caso 1: Una empresa mediana de fundición de automóviles cambió los rotores de grafito sin recubrimiento por rotores de grafito impregnado. La vida útil medida de los rotores se triplicó aproximadamente y se prolongó la de los filtros, con lo que la inversión se amortizó en menos de 12 meses.

• Caso 2: Una planta de alto rendimiento probó rotores de nitruro de silicio en una línea. Los rotores duraban más en condiciones de trabajo abrasivo, pero requerían un manejo más estricto durante la sustitución debido a su fragilidad. El proyecto llegó a la conclusión de que las piezas cerámicas resultaban más rentables cuando el coste del tiempo de inactividad superaba la prima.

Lista de comprobación de adquisiciones y ejemplos de peticiones de oferta

Al solicitar presupuestos, incluya:

• Tipos de aleación y temperatura típica de fusión

• Tamaño de los lotes y masa de tratamiento prevista por turno

• Niveles de hidrógeno objetivo o criterios de aceptación de RPT

• RPM previstas, profundidades de inmersión y tipo de gas preferido

• Plazo de entrega necesario y lista de piezas de recambio

• Condiciones de garantía y opciones de servicio técnico deseadas

Proporcione estos elementos a los proveedores preseleccionados y solicite muestras de pruebas o datos de rendimiento.
