La correcta implementación de la parte superior caliente produce un mayor rendimiento, lingotes más resistentes, menos defectos de contracción y una solidificación direccional más predecible. Cuando el diseño de la parte superior caliente, la selección del material, la colocación de la alimentación, el control de la colada y el equilibrio del enfriamiento están alineados, la calidad del lingote mejora y los índices de rechazo disminuyen.
1. Introducción y definición
Una tapa caliente es un alimentador especializado situado en la parte superior de un lingotera o tocho. Suministra metal fundido durante las etapas finales de solidificación, manteniendo un depósito vivo por encima de la pieza fundida. Esto ayuda a mantener la solidificación direccional desde la parte superior hacia la base, evitando cavidades internas de contracción y mejorando la solidez interna. El sistema suele combinar elementos aislantes con medios exotérmicos para mantener el metal fundido durante más tiempo cuando se requiere alimentación.
2. Antecedentes históricos y contexto de la invención
El concepto de alimentador es anterior a la ciencia moderna de la fundición. La tapa caliente, en particular, evolucionó para sustituir a los elevadores pasivos en la fundición de lingotes grandes. Los primeros trabajos clarificaron que la alimentación por depósito vivo reduce la formación de tubos en secciones transversales grandes. La parte superior caliente se generalizó para el aluminio y otras piezas fundidas no férricas cuando el tamaño de la pieza fundida y las exigencias de contracción superaron la capacidad de las canalizaciones verticales pasivas. La bibliografía sobre fundición y los proveedores industriales documentan el paso de las canalizaciones verticales abiertas simples a las canalizaciones verticales calientes revestidas o exotérmicas que influyen activamente en los perfiles térmicos del interior de la canalización.
3. Finalidad y principales ventajas
Objetivos principales de una tapa caliente:
-
Mantener un depósito fundido que alimente la contracción interna durante la solidificación tardía.
-
Fomentar la solidificación direccional hacia el techo caliente, limitando los puntos calientes aislados.
-
Reduce la porosidad de las tuberías y la contracción interna, con lo que se obtiene un mayor porcentaje de metal utilizable.
-
Mejorar la integridad mecánica de los lingotes utilizados para laminación, extrusión o forja.
En la práctica, las ventajas son un mayor rendimiento de la colada, un mejor control de la microestructura y menos rechazos de calidad posteriores. Cuando se combina con filtración y desgasificación previa, el uso de tapas calientes contribuye a una limpieza interna constante.
4. Tipos de sistemas y materiales de techo caliente
Los tops calientes se dividen en tres categorías funcionales:
Top caliente exotérmico
Contiene un compuesto que libera calor al reaccionar con el aire o el aglutinante. Muy útil para mantener el metal por encima del liquidus hasta que se completa la alimentación. La reacción produce posteriormente una costra caliente y aislante que ayuda a retener el calor.
Parte superior caliente aislante
Fabricado con material aislante refractario que ralentiza la pérdida de calor del tubo ascendente. No se produce ninguna reacción química. Menor coste, eficaz cuando las condiciones de colada son estables y la temperatura de vertido está controlada.
Top caliente híbrido
Combina un núcleo exotérmico con paredes aislantes para una liberación escalonada del calor y una vida útil prolongada de la alimentación. La mayoría de las aplicaciones industriales del aluminio prefieren formas híbridas cuando las necesidades de alimentación son grandes.
Materiales utilizados habitualmente:
-
Hormigones aislantes ligeros.
-
Compuestos exotérmicos en forma de gránulos, pasta o conos preformados.
-
Espuma cerámica o secciones filtrantes cuando se requiere filtración y control del caudal.
La Tabla 1 resume los tipos de hot top más comunes y las notas de aplicación típicas.
Cuadro 1: Comparación de tipos de tapas calientes
| Tipo tapa caliente | Mecanismo clave | Caso típico | Pros | Contras |
|---|---|---|---|---|
| Exotérmico | Desprendimiento de calor químico | Lingotes grandes, secciones gruesas | Mantiene el metal fundido durante más tiempo; buena capacidad de alimentación | Coste, manipulación del compuesto reactivo |
| Aislante | Baja conductividad térmica | Coladas más pequeñas, vaciados estables | Más sencillo, menor coste | Tiempo de retención limitado para la alimentación |
| Híbrido | Núcleo exotérmico más aislamiento | Geometrías de alimentación difíciles | Tiempo de retención y aislamiento equilibrados | Diseño más complejo |
(Referencia: bibliografía industrial sobre revestimientos en caliente y fichas técnicas de proveedores).
5. Principios de solidificación, teoría de la alimentación, enfriamiento y control direccional
El control de la solidificación se basa en tres fenómenos que interactúan: la extracción de calor, la capacidad de alimentación de líquido y el rango de congelación de la aleación. Puntos clave para el aluminio:
-
Las aleaciones de aluminio muestran una gama de comportamientos de solidificación en función del contenido de silicio, magnesio, cobre y otros elementos de aleación. Las aleaciones con amplios rangos de congelación requieren una alimentación robusta para evitar la microporosidad.
-
Se forma un punto caliente donde las secciones permanecen calientes durante más tiempo. Una parte superior caliente se convierte intencionadamente en el punto caliente más alto. Esto concentra la demanda de alimentación en la parte superior caliente en lugar de en el cuerpo del lingote.
-
Los enfriamientos son insertos conductores colocados deliberadamente que aceleran el enfriamiento local. Los chills fuerzan la solidificación direccional extrayendo el calor más rápidamente en los lugares deseados. La presencia de chills y tops calientes crea un gradiente térmico que promueve la alimentación de arriba hacia abajo y de los lados hacia el centro.
Principio de alimentación recapitulado: el metal fundido migra de la parte superior caliente a la pieza fundida en solidificación por gravedad y cabeza hidrostática cuando se intentan formar cavidades. La parte superior caliente debe permanecer líquida el tiempo suficiente para compensar la contracción del metal.
6. Parámetros de diseño de la parte superior caliente y dimensiones prácticas
El diseño requiere prestar atención al volumen del elevador, el área del cuello, el grosor de la camisa y la relación con la geometría del molde. Las directrices prácticas utilizadas por los ingenieros de fundición incluyen:
-
El volumen de la canalización debe cubrir la contracción prevista más un margen para el llenado y las pérdidas térmicas. El diseño típico utiliza reglas empíricas de manuales de fundición más la verificación por simulación.
-
El diseño del cuello (el canal que une la tapa caliente y la pieza fundida) controla la resistencia a la alimentación. Un cuello demasiado grande aumenta la pérdida de calor; un cuello demasiado pequeño limita el flujo de metal.
-
El espesor del revestimiento cerámico o refractario debe coincidir con la duración prevista de la reacción exotérmica y la temperatura de vertido.
Una breve lista de comprobación del diseño:
-
Calcular el volumen de contracción previsto para la sección transversal de la colada.
-
Elija el volumen superior caliente para superar ese volumen por margen de seguridad.
-
Tamaño del cuello para permitir el flujo de líquido sin enfriamiento excesivo.
-
Seleccione un material de revestimiento con propiedades térmicas adecuadas.
-
Validar con simulación térmica o colada de prueba.
El cuadro 2 ofrece un ejemplo simplificado de dimensiones orientativas para lingotes de aluminio de tamaño medio.
Cuadro 2: Ejemplo de directriz para la parte superior caliente (sólo como referencia)
| Diámetro del lingote (mm) | Diámetro superior en caliente sugerido (% de lingote) | Altura sugerida de la parte superior caliente (mm) | Diámetro del cuello (mm) |
|---|---|---|---|
| 200 | 30% | 100-150 | 40-60 |
| 300 | 28% | 120-180 | 60-80 |
| 400 | 25% | 150-220 | 80-110 |
Los ingenieros deben adaptar los valores utilizando la simulación y los tiempos de solidificación medidos.
7. Variables del proceso y puntos de control
Varias variables del proceso influyen mucho en el rendimiento de las tapas calientes:
Temperatura de vertido y recalentamiento
Un mayor recalentamiento aumenta la fluidez y tiende a reducir la congelación prematura en el interior de la parte superior caliente. Sin embargo, un recalentamiento excesivo aumenta la formación de óxido y la captación de hidrógeno. El control previo de la desgasificación y la filtración es fundamental para preservar la eficacia del techo caliente.
Velocidad de vertido y turbulencia
La velocidad de vertido controlada reduce el arrastre de óxido y garantiza el estado de llenado superior. El vertido debe evitar el flujo violento hacia la parte superior caliente para evitar la reoxidación y el arrastre de escoria.
Control del nivel de líquido en la parte superior caliente
Un nivel de líquido predeterminado estable garantiza que la tapa caliente retenga el volumen de metal fundido diseñado y que el cuello funcione correctamente durante la solidificación final.
Tasa de enfriamiento
La conductividad del material del molde, las condiciones ambientales y la colocación del enfriador determinan la velocidad de enfriamiento. Utilice enfriamientos selectivos para acelerar la solidificación donde no se desea alimentación, desplazando la demanda de alimentación a la parte superior caliente.
Punteros de instrumentación:
-
Utilice termopares en posiciones representativas para supervisar las curvas de enfriamiento durante los ciclos de desarrollo.
-
Emplear imágenes térmicas para conocer las tendencias de la superficie del molde.
-
Cuando esté disponible, utilice la modelización CFD/solidificación para prever el comportamiento de los puntos calientes y la capacidad de alimentación antes de la producción completa.
8. Defectos típicos relacionados con el uso de tapas calientes y estrategias de mitigación
El Hot Top reduce muchos defectos, pero una aplicación incorrecta puede introducir problemas. Defectos comunes y medidas correctoras:
Tuberías (cavidad central)
Causa: volumen insuficiente del tubo ascendente o formación prematura de costra en la parte superior caliente.
Solución: aumentar el volumen de la parte superior caliente, utilizar material exotérmico más activo, reducir la pérdida de calor en el cuello.
Porosidad de contracción
Causa: recorrido de alimentación inadecuado o cuello estrecho que restringe el caudal.
Arreglo: ampliar el cuello, añadir contrahuellas auxiliares o añadir escalofríos para desplazar el punto caliente.
Desgarro en caliente (grietas en caliente)
Causa: contracción constreñida durante la fase semisólida unida a una alimentación deficiente.
Solución: cambiar la separación para reducir la restricción, elegir una aleación con menor susceptibilidad al desgarro en caliente, modificar la geometría para evitar transiciones bruscas de espesor, añadir alimentación local o ajustar el gradiente térmico. Los estudios demuestran que el desgarro en caliente depende de la composición química de la aleación y de su procesamiento.
Inclusión de óxido y problemas de limpieza
Causa: vertido turbulento en la parte superior caliente, sin filtración aguas arriba.
Solución: instalar filtros cerámicos de espuma, utilizar sistemas de lavado que minimicen las turbulencias, desgasificar antes de verter.
Formación de costra en la parte superior caliente demasiado pronto
Causa: se forma una capa aislante antes de que finalice la demanda de alimento.
Solución: elegir una formulación exotérmica con mayor duración de reacción o aumentar el grosor del aislamiento.
A continuación se presenta una tabla práctica de modos de fallo.
Tabla 3. Causas de los defectos y medidas correctoras
| Defecto | Causa principal | Acción correctora inmediata | Cambio de diseño para evitar que se repita |
|---|---|---|---|
| Tuberías | Volumen del elevador demasiado pequeño | Aumentar la profundidad de la parte superior caliente | Elevador sobredimensionado, solidificación del modelo |
| Desgarro en caliente | Restricción, mala alimentación | Reducir la restricción, añadir recorrido de alimentación | Cambiar la geometría, aplicar escalofríos |
| Porosidad | Flujo restringido en el cuello | Agrandar el cuello | Añadir tubo ascendente auxiliar, cambiar el recorrido térmico de la aleación |
| Inclusión de óxido | Vertido turbulento | Práctica de vertido más suave | Añadir filtración, rediseñar la lavandería |
(Notas prácticas basadas en estudios de ingeniería de fundición y análisis de defectos).
9. Flujos de trabajo de instalación para la colada de lingotes y la colada continua de tochos
Dos flujos de trabajo comunes:

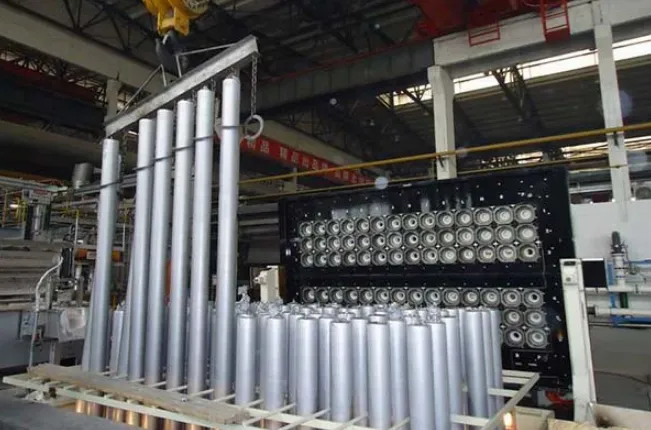

Colada de lingotes por lotes con parte superior caliente
-
Prepare y precaliente el molde y el revestimiento superior caliente si se recomienda.
-
Cargar el horno, realizar la desgasificación y la filtración.
-
Coloque el conjunto de lavadora y tapa caliente en el molde.
-
Vierta el metal hasta el nivel deseado en la parte superior caliente y detenga el vertido principal dejando el depósito de la parte superior caliente lleno.
-
Permitir la solidificación primaria. La parte superior caliente suministra alimento hasta que se complete la demanda de alimento.
-
Despiece e inspección del lingote; sección para controles de calidad internos si es necesario.
Adaptación de la colada continua y la colada de palanquilla
Las tapas calientes son menos comunes en la colada continua, donde la retirada controlada y el enfriamiento secundario establecen la solidificación direccional. Cuando se requiere un depósito de alimentación o un elevador cónico al inicio de la colada, puede utilizarse una tapa caliente durante el arranque para evitar la contracción temprana. El ajuste del proceso garantiza que el alimentador no interfiera con la termomecánica de la colada continua.
10. Métodos de seguimiento, modelización y aseguramiento de la calidad
Las fundiciones modernas combinan la práctica tradicional con herramientas numéricas:
-
La simulación térmica y la modelización del flujo predicen la ubicación de los puntos calientes y el tamaño necesario del tubo ascendente. Utilice una malla que resuelva la región del cuello y la parte superior caliente. La simulación informa sobre el diámetro del cuello, el grosor de la camisa y la ubicación del enfriador.
-
Pruebas destructivas: corte de secciones de muestra para comprobar la existencia de tuberías centrales y porosidad por contracción durante la cualificación del proceso.
-
Pruebas no destructivas: la inspección por ultrasonidos ayuda a detectar la porosidad interna en las tiradas de producción, lo que permite una rápida retroalimentación.
-
Control estadístico del proceso: seguimiento de la temperatura de vertido, el tiempo de vertido, la limpieza de la entrada y el consumo de tapa caliente para elaborar gráficos de control. Las métricas mejoran la fiabilidad y reducen las piezas desechadas.
Los datos empíricos de los ensayos siguen siendo fundamentales. Las simulaciones proporcionan orientación; la validación con ensayos físicos garantiza la preparación para la producción.
11. Métricas de rendimiento e impacto económico
Métricas clave a seguir:
-
Rendimiento de la colada (metal utilizable por carga)
-
Porcentaje de rechazo debido a defectos internos
-
Consumo de material en caliente por tonelada de fundición
-
Tasa de rechazo aguas abajo durante el laminado/extrusión
Consideraciones económicas:
-
Unas tapas calientes de tamaño adecuado reducen la chatarra y, a menudo, amortizan los costes de material y proceso en unos pocos ciclos de producción.
-
El uso excesivo de material exotérmico aumenta el coste sin un beneficio proporcional. Un equilibrio adecuado produce el mejor rendimiento de la inversión. Los datos técnicos del proveedor y las pruebas internas ayudan a identificar la configuración óptima.
12. Lista de control de buenas prácticas para ingenieros de fundición
-
Realizar análisis de solidificación específicos para cada aleación.
-
Control de la limpieza de la masa fundida mediante desgasificación y filtración.
-
Seleccione el tipo de tapa caliente en función del tamaño de la colada, el intervalo de congelación y la duración de alimentación deseada.
-
Diseñar la geometría del cuello para equilibrar el flujo con la pérdida de calor.
-
Utilizar escalofríos para forzar la solidificación direccional cuando sea necesario.
-
Validar el diseño con simulación térmica.
-
Realice coladas de prueba instrumentadas con termopares.
-
Inspeccionar el primer lote de producción mediante seccionamiento destructivo o pruebas ultrasónicas.
-
Realice un seguimiento de las métricas y perfeccione el diseño de forma iterativa.
-
Formar al personal de vertido en prácticas de vertido que minimicen las turbulencias.
13. Tablas para la toma rápida de decisiones
Tabla 4. Referencia rápida para la selección de tapas calientes
| Factor de reparto | Tipo de tapa caliente preferido | Justificación |
|---|---|---|
| Lingote de gran diámetro, amplia gama de congelación | Híbrido o exotérmico | Se requiere una vida útil más larga |
| Lingote pequeño, vertido controlado | Aislante | Más sencillo y rentable |
| Requisito de metal limpio | Utilizar revestimiento cerámico con filtración | Mantiene bajo el riesgo de inclusión |
| Producción de ciclo rápido | Híbrido con núcleo exotérmico controlado | Tiempo de mantenimiento del equilibrio, velocidad |
Tabla 5： Colocación típica de termopares para recorridos de validación.
| Ubicación | Propósito | Colocación típica |
|---|---|---|
| Cerca del punto caliente superior | Supervisar el tiempo de retención del elevador | Forro interior superior caliente a media altura |
| Medio cuerpo | Solidificación del centro de fundición | Línea central a media altura |
| Pared de moho | Comprobar la extracción de calor | Incrustado en la pared del molde frente al punto caliente |
| Enfriar | Validar el efecto de enfriamiento | En la interfaz frío-metal |
Tecnología de colada en caliente y alimentación de aluminio FAQ
1. ¿Qué significa “hot top” en la fundición de aluminio?
2. ¿Qué tipo de tapa caliente se adapta a la aleación de aluminio 6061?
3. ¿Pueden los hot tops eliminar el “desgarro en caliente” de los lingotes de aluminio?
4. ¿Cómo se dimensiona una tapa caliente para un lingote de aluminio?
5. ¿Debo utilizar compuestos exotérmicos dentro de la tapa caliente?
6. ¿Qué importancia tiene la limpieza de la masa fundida para el rendimiento del techo caliente?
7. ¿Qué método de inspección detecta las tuberías internas de forma fiable?
8. ¿Pueden utilizarse juntos los “escalofríos” y los “hot tops”?
9. ¿Cómo influye la temperatura de vertido en la elección de la tapa caliente?
10. ¿Qué herramientas de simulación proporcionan el mejor retorno de la inversión para el diseño de tapas calientes?
Notas finales y recomendaciones prácticas
-
Trate las tapas calientes como parte de un sistema de fundición global que incluya el tratamiento de la masa fundida, la filtración, la canalización, el diseño del molde y la estrategia de refrigeración.
-
Recurrir a herramientas numéricas para reducir el número de iteraciones. Confirmar las predicciones con al menos una prueba instrumentada antes de aumentar la producción.
-
Mantenga registros del consumo de material en caliente, los índices de defectos y las mejoras del rendimiento. Los datos contribuyen a la mejora continua.
-
En la medida de lo posible, póngase en contacto con los proveedores de materiales calientes para obtener datos técnicos y formulaciones recomendadas para las aleaciones objetivo.
