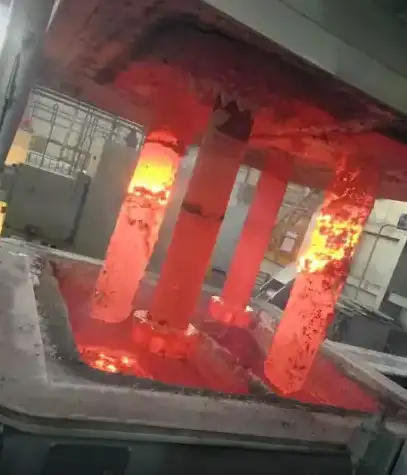

Eintauchheizkörper für Aluminiumschmelzen

Elektrische Tauchheizungen mit Schutzrohren aus Siliziumnitrid (Si3N4) sind die energieeffizienteste Methode zur Aufrechterhaltung der Temperatur von geschmolzenem Aluminium. Sie bieten eine überragende Wärmeübertragungseffizienz von bis zu 99% im Vergleich zur Effizienz von 20-40%, die für gasbefeuerte Oberheizungssysteme typisch ist. Durch die Erwärmung des Metalls von innen statt von der Oberfläche eliminieren AdTech-Tauchheizungen das Risiko einer Überhitzung der Schmelzoberfläche, reduzieren die Krätzebildung erheblich und gewährleisten eine gleichmäßige Temperaturverteilung, die für einen hochwertigen Aluminiumguss erforderlich ist.

Für Gießereien und Gießereibetreiber, die ihre Betriebskosten senken und gleichzeitig die metallurgische Qualität verbessern wollen, ist die Umstellung auf direkte Taucherwärmung die endgültige Lösung. Diese Technologie umgeht die thermischen Barrieren, die durch Oberflächenoxidschichten entstehen. Sie liefert die Energie direkt dorthin, wo sie benötigt wird. Das Ergebnis ist eine sauberere Schmelze, niedrigere Energierechnungen und eine längere Lebensdauer der Anlagen.

Die Technik hinter Tauchsiedern in der Aluminiumindustrie

Das Schmelzen und Warmhalten von Aluminium erfordert ein präzises Wärmemanagement. Herkömmliche Flammofenanlagen nutzen die Strahlung von auf dem Dach montierten Brennern, um das Metallbad zu erhitzen. Diese Methode ist von Grund auf fehlerhaft, da Aluminium stark reflektiert. Ein großer Teil der Strahlungsenergie prallt an der Oberfläche ab. Außerdem muss die Wärme die Krätze durchdringen, die wie ein Isolator wirkt.

Die Taucherwärmung kehrt diese Dynamik um. Die Wärmequelle wird direkt in das flüssige Metall eingetaucht.

Grundsätze der direkten Wärmeübertragung

Die Physik der AdTech-Tauchheizkörper beruht auf Konduktion. Das Heizelement befindet sich in einem Keramikschutzrohr. Dieses Rohr ist in das Aluminium eingetaucht. Die Wärme fließt vom Element durch die Keramikwand und direkt in die Schmelze.

Es gibt keinen Luftspalt. Es gibt keine Rauchgasverluste. Die Energie kann nirgendwo anders hin als in das Aluminium. Dies führt zu thermischen Wirkungsgraden, die sich durchweg in der Nähe von 100% bewegen.

Kernkomponenten des Systems

Ein effektives Tauchsieder-System besteht aus drei Hauptkomponenten:

1. Das Heizelement: In der Regel ein Widerstandsdraht (NiCr), der auf einen keramischen Spulenkörper gewickelt ist. Er erzeugt die thermische Energie.

2. Das Schutzrohr: Dies ist die Schnittstelle mit dem geschmolzenen Metall. AdTech verwendet hochreines Siliziumnitrid (Si3N4) oder Sialon. Diese Materialien sind für Aluminium nicht benetzend.

3. Das Kontrollsystem: Thermoelemente und PID-Regler regulieren die Leistungsaufnahme, um die Temperatur innerhalb von +/- 2 Grad Celsius zu halten.

Warum sollten Sie sich für eine elektrische Tauchheizung und nicht für eine Gasetagenheizung entscheiden?

Die Industrie geht weg vom Gas für Warmhalteöfen und Entgasungsanlagen. Die Gründe dafür sind wirtschaftlicher und metallurgischer Natur.

Vergleich der Energieeffizienz

Gasbrenner erhitzen die Atmosphäre über dem Metall. Um das Metall auf 720 °C zu erhitzen, muss die Luft über dem Metall 1000 °C heiß sein. Dadurch entsteht viel Abfall. Die Wärme entweicht durch den Schornstein. Die Wärme heizt die feuerfesten Wände auf. Nur ein Bruchteil davon gelangt in das Aluminium.

Eintauchheizungen funktionieren anders. Um 720°C zu halten, muss die Oberfläche des Heizgeräts vielleicht nur 750°C betragen. Das Temperaturgefälle ist gering. Die Übertragung erfolgt direkt.

Tabelle 1: Vergleich der Energieeffizienz (Gas vs. Eintauchen)

Reduktion von Krätze und Korundwachstum

Krätze entsteht, wenn Aluminium mit Sauerstoff reagiert. Diese Reaktion beschleunigt sich bei höheren Temperaturen. Gasbrenner überhitzen die Oberfläche. Dies führt zu einer schnellen Oxidation. Die Oxidschicht verdickt sich. Die Bediener müssen diese Krätze abschöpfen. Beim Abschöpfen wird das gute Metall mit dem Abfall entfernt. Das ist ein direkter Gewinnverlust.

Tauchsieder halten die Oberfläche im Verhältnis zum Boden kühl. Die Oberfläche bleibt ungestört. Es bilden sich weniger Oxide. Es ist weniger Abschöpfen erforderlich. Die Metallausbeute steigt.

Die entscheidende Rolle von Siliziumnitrid (Si3N4)-Schutzrohren

Der Erfolg eines Tauchsieders hängt vom Schutzrohr ab. Das Rohr muss in einer feindlichen Umgebung überleben. Geschmolzenes Aluminium ist korrosiv. Es greift die meisten Metalle an. Eisen löst sich sofort auf.

AdTech verwendet für seine Heizungsschutzrohre modernes Siliziumnitrid (Si3N4). Dieses Material ist Gusseisen, Siliziumkarbid oder Aluminiumoxidgraphit für diese spezielle Anwendung überlegen.

Nicht-benetzende Eigenschaften

Siliziumnitrid benetzt sich nicht mit Aluminium. Das Metall fließt um es herum wie Quecksilber auf Glas. Da das Metall nicht anhaftet, bildet sich keine Krätze auf dem Rohr. Dadurch werden konstante Wärmeübertragungsraten aufrechterhalten.

Wenn sich Krätze auf einem Rohr ablagert (häufig bei Gusseisen), isoliert sie das Heizgerät. Das Element im Inneren muss mehr arbeiten, um die Wärme durch den Schlamm zu drücken. Dies führt dazu, dass das Element vorzeitig ausbrennt. Si3N4 verhindert dies.

Widerstandsfähigkeit gegen thermische Schocks

Gießereien sind raue Orte. Es kommt zu Temperaturschwankungen. Siliziumnitrid hat einen niedrigen Wärmeausdehnungskoeffizienten. Es kann raschen Temperaturschwankungen widerstehen, ohne zu brechen. Diese Beständigkeit gewährleistet, dass das Heizelement zu Wartungszwecken eingesetzt oder entfernt werden kann, ohne dass es zu einem katastrophalen Ausfall kommt.

Technische Spezifikationen und Leistungsdaten

Ingenieure brauchen Daten, um Entscheidungen zu treffen. Nachstehend finden Sie die typischen Betriebsparameter für AdTech-Tauchheizer, die in der Aluminiumverarbeitung eingesetzt werden.

• Leistungsdichte: Optimiert, um eine Überhitzung der Rohroberfläche zu verhindern. Typischerweise 20-25 kW/m2.

• Betriebstemperatur: Bis zu 800°C für die Schmelze (Elementtemperatur ca. 1000°C).

• Spannung: Anpassbar (110V, 220V, 380V, 415V)

• Rohr-Durchmesser: Die Standardgrößen reichen von 55 mm bis 150 mm.

• Eintauchen Länge: Anpassbar bis zu 1200 mm je nach Ofentiefe.

Leistungsberechnung und Dimensionierung

Für die Auswahl des richtigen Heizgeräts muss die Wärmebelastung berechnet werden. Das müssen Sie berücksichtigen:

1. Masse des Aluminiums.

2. Spezifische Wärmekapazität von Aluminium.

3. Zieltemperaturanstieg (oder Wartungslast).

4. Wärmeverluste durch die Wände des Ofens.

Tabelle 2: Typische Heizelement-Spezifikationen

Anwendungen im Gießereiprozess

AdTech-Tauchheizungen sind vielseitig einsetzbar. Sie passen in verschiedene Stadien der Gießanlage.

Entgasungsanlagen und Filterboxen

Beim Entgasen und Filtern kühlt das Metall schnell ab. Diese Prozesse finden zwischen dem Warmhalteofen und dem Gießtisch statt. Sinkt die Temperatur zu weit ab, scheitert das Gussteil.

Durch den Einbau von Tauchsiedern in die Entgasungsbox oder die CFF-Box (Ceramic Foam Filter) wird die Temperatur aufrechterhalten. Dadurch kann der Hauptofen mit einer niedrigeren Temperatur betrieben werden. Das spart Energie für die gesamte Anlage.

Niederdruckgießen (LPDC)

LPDC erfordert präzise Druck- und Temperaturwerte. Die Warmhalteöfen sind oft klein. Tauchsieder sind hier ideal. Sie benötigen nur wenig Platz. Sie ermöglichen eine genaue Temperaturkontrolle. Diese Konsistenz verringert die Ausschussrate bei der Herstellung von Rädern und beim Automobilguss.

Transportkellen

Der Transport von geschmolzenem Metall in einer großen Anlage führt zu Wärmeverlusten. Beheizte Pfannendeckel, die mit Eintaucheinheiten ausgestattet sind, können das Metall über längere Zeiträume geschmolzen halten. Dies erleichtert die Logistik in großen Gießereien.

Bewährte Praktiken für Installation und Wartung

Eine ordnungsgemäße Installation gewährleistet Langlebigkeit. Unsachgemäße Handhabung zerstört die Keramikröhren.

Vertikaler vs. horizontaler Einbau

Die vertikale Installation ist Standard. Das Heizgerät hängt von oben herab. Dies stellt die geringste mechanische Belastung für das Keramikrohr dar.
Ein horizontaler Einbau ist möglich, aber riskant. Das Rohr wirkt wie ein freitragender Balken. Der Auftrieb des Aluminiums übt eine nach oben gerichtete Kraft aus. Das Gewicht des Rohrs übt eine nach unten gerichtete Kraft aus. Mit der Zeit kann es zu Kriechbewegungen kommen. AdTech empfiehlt eine vertikale Montage, wann immer dies möglich ist.

Verdrahtung und Klemmenschutz

Die Anschlussstelle (Anschlusskopf) muss kühl bleiben. Sie sollte 200°C nicht überschreiten. Hohe Temperaturen lassen Kupferverbindungen oxidieren. Dadurch erhöht sich der Widerstand. Erhöhter Widerstand erzeugt Wärme. Die Klemme schmilzt.
Verwenden Sie eine Zwangsluftkühlung, wenn die Umgebungstemperatur oberhalb des Ofens hoch ist. Halten Sie den Kopf von direkten Abgasen fern.

Protokolle für die routinemäßige Reinigung

Selbst bei nicht benetzendem Si3N4 können einige Oxide gegen das Rohr schwimmen.

1. Heben Sie die Heizung täglich an.

2. Unterziehen Sie das Rohr einer Sichtprüfung.

3. Wischen Sie alle Rückstände vorsichtig mit einem weichen Keramikfasertuch ab.

4. Nicht das Rohr treffen. Es ist eine Keramik. Sie ist spröde.

Umgang mit häufigen Problemen und Fehlerbehebung

Die Betreiber können auf Probleme stoßen. Hier erfahren Sie, wie Sie sie lösen können.

Problem: Heizgerät fällt vorzeitig aus

• Die Ursache: Überhitzung aufgrund von Schlammablagerungen.

• Lösung: Überprüfen Sie den Boden des Ofens. Wenn das Heizgerät unter Schlamm begraben ist, kann es keine Wärme abgeben. Die Innentemperatur steigt an. Der Draht schmilzt. Halten Sie das Heizgerät mindestens 100 mm vom Ofenboden entfernt.

Problem: Temperaturüberschreitung

• Die Ursache: Der PID-Regler ist nicht abgestimmt oder das Thermoelement ist falsch platziert.

• Lösung: Platzieren Sie das Regelthermoelement in der Nähe des Heizelements, aber ohne es zu berühren. Stellen Sie die PID-Parameter so ein, dass die thermische Verzögerung des Keramikrohrs berücksichtigt wird.

Problem: Gerissene Rohre

• Die Ursache: Mechanische Stöße oder extreme Temperaturschocks.

• Lösung: Achten Sie darauf, dass sich das Hebezeug leichtgängig bewegt. Lassen Sie das Heizgerät nicht in das Metall fallen. Heizen Sie das Rohr vor dem Eintauchen 15 Minuten lang über der Schmelze vor, um die Feuchtigkeit zu vertreiben.

Der AdTech-Vorteil

Warum AdTech? Wir integrieren den gesamten Wärmekreislauf. Wir verkaufen nicht nur ein Heizgerät. Wir verkaufen die Keramiktechnologie.

Unser Herstellungsverfahren für Siliziumnitrid umfasst kaltisostatisches Pressen (CIP) und Hochtemperatursintern. Dadurch wird eine Dichte erreicht, die der von Wälzlagerstahl gleichkommt. Die Porosität ist nahezu null. Aluminium kann nicht eindringen.

Die Rohre der Wettbewerber bestehen oft aus minderwertigem Sialon oder gebundenem Siliziumkarbid. Diese Materialien haben eine höhere Porosität. Im Laufe der Wochen infiltriert Aluminium die Poren. Die Röhre wird leitfähig. Dies kann zu Kurzschlüssen führen. Außerdem wird die Röhre dadurch schwer und spröde. AdTech-Tuben bleiben während ihrer gesamten Lebensdauer leicht und elektrisch isolierend.

Tabelle 3: Vergleich der Materialleistung

Zukünftige Trends in der Aluminiumheizung

Die Branche bewegt sich in Richtung “Green Casting”. Die Reduzierung des CO2-Fußabdrucks ist zwingend erforderlich.
Elektrische Tauchsieder werden mit Netzstrom betrieben. Wenn das Netz mit erneuerbaren Energien betrieben wird, ist der Schmelzprozess CO2-neutral. Gasöfen stoßen immer CO2 aus.
Darüber hinaus verlangt die Forderung nach Legierungen mit höherem Reinheitsgrad (für die Luft- und Raumfahrt und Elektrofahrzeuge), dass es keine Einschlüsse gibt. Tauchsieder eliminieren die Turbulenzen, die Oxide in die Schmelze mischen. AdTech steht bei diesem Übergang an vorderster Front und liefert die für die Metallurgie der nächsten Generation erforderlichen Werkzeuge.

Schlussfolgerung

Der Übergang zur Tauchheiztechnologie für das Aluminiumschmelzen stellt eine kluge Investition in Effizienz und Qualität dar. AdTech kombiniert Hochleistungsheizelemente mit erstklassigen Siliziumnitrid-Schutzrohren und bietet damit eine Lösung, die herkömmliche Heizmethoden überdauert und übertrifft.

Durch die Umstellung auf diese Technologie vermeiden die Gießereien Gasabfälle. Sie reduzieren die Krätzebildung. Sie erreichen die strenge Temperaturkontrolle, die für hochwertige Automobil- und Luft- und Raumfahrtkomponenten erforderlich ist. Die Anfangsinvestition macht sich durch Energieeinsparungen und Materialeinsparungen bezahlt.

Für Betriebsleiter und Metallurgieingenieure ist die Wahl klar. AdTech-Tauchheizungen bieten die Stabilität und Effizienz, die in einer modernen, wettbewerbsfähigen Aluminiumindustrie erforderlich sind. Wenden Sie sich noch heute an unser Ingenieurteam, um eine auf Ihre spezifischen Ofenanforderungen zugeschnittene Heizlösung zu entwickeln.

Erweiterte technische Analyse: Thermische Dynamik in geschmolzenem Aluminium

Um die AdTech-Lösung vollständig zu verstehen, müssen wir das thermodynamische Verhalten der Schmelze untersuchen. Aluminium hat eine hohe Wärmeleitfähigkeit. Diese Eigenschaft wirkt sich positiv auf die Taucherwärmung aus. Wenn Wärme von innen zugeführt wird, wirkt das Aluminium selbst wie ein Leiter und verteilt die Energie schnell im gesamten Bad.

Konvektionsströme

In einem statischen Bad erzeugen Tauchsieder natürliche Konvektionsströme. Das heiße Metall in der Nähe des Rohrs steigt nach oben. Kühleres Metall sinkt ab. Diese sanfte Zirkulation gewährleistet Homogenität ohne Turbulenzen, die durch Gasinjektion oder mechanisches Rühren entstehen. Turbulenzen sind der Feind der Qualität. Sie bricht die Haut der Oberflächenoxide auf. Sie faltet die Oxide in die Metallmasse ein. Bei der Taucherwärmung wird ein ruhiger Zustand aufrechterhalten. Dadurch können Einschlüsse aufschwimmen oder zum Filter sinken, anstatt endlos zu zirkulieren.

Überlegungen zur Leistungsdichte

Das Konzept der “Oberflächenbelastung” (Watt pro Quadratzentimeter der Rohroberfläche) ist von entscheidender Bedeutung. Ist die Belastung zu hoch, steigt die Temperatur an der Schnittstelle zwischen Rohr und Aluminium übermäßig an. Dies kann zu lokalem Sieden oder “Hot Spots” führen. Die Ingenieure von AdTech berechnen die optimale Oberfläche, um die Belastung innerhalb sicherer Grenzen zu halten. Diese Konstruktion verhindert thermische Belastungen des Keramikmaterials.

Werkstoffkunde: Der Sialon-Unterschied

Nicht alle Siliziumnitride sind gleich. Sialon ist eine Keramiklegierung aus Silizium, Aluminium, Sauerstoff und Stickstoff.
Die chemische Formel lautet ungefähr Si-Al-O-N.
Dieses Material verbindet die Festigkeit von Siliziumnitrid mit der chemischen Stabilität von Aluminiumoxid.

Wichtige mikrostrukturelle Merkmale:

• Ineinandergreifende Kornstruktur: Die nadelartigen Körner schließen sich zusammen. Dies verhindert, dass sich Risse ausbreiten.

• Geringe Porosität: AdTech-Rohre haben eine nahezu theoretische Dichte. Es gibt keine Wege, auf denen Aluminium eindringen könnte.

• Chemische Trägheit: Sialon ist praktisch immun gegen den Angriff von Flussmitteln und Salzen, die im Gießprozess verwendet werden.

Betriebsszenarien und ROI

Lassen Sie uns ein hypothetisches Return on Investment (ROI) Szenario für einen Warmhalteofen konstruieren.

Szenario: Ein 2-Tonnen-Warmhalteofen.
Aktuelle Methode: Gasbrenner.
Vorgeschlagene Methode: AdTech-Tauchheizkörper (3 Einheiten).

Kosten des Gassystems:

• Kraftstoffverbrauch: 30%.

• Metallverlust durch Krätze: 2% pro Monat.

• Wartung der feuerfesten Materialien: Hoch (aufgrund von Temperaturschwankungen).

Kosten des Eintauchsystems:

• Energieeffizienz: 99%.

• Metallverlust durch Krätze: < 0,5% pro Monat.

• Verbrauchsmaterial: Austausch der Elemente alle 9 Monate.

Die Kalkulation:
Die Energieeinsparungen sind beträchtlich. Aber die Einsparungen bei den Metallen sind der entscheidende Faktor. Die Aluminiumpreise schwanken, aber Schrott ist immer teuer. Die Reduzierung der Krätze um 1,5% in einer Anlage mit hohem Durchsatz spart jährlich Tonnen Metall. Der ROI für ein Tauchsystem wird oft in weniger als 8 Monaten erreicht.

Installationsleitfaden für Ingenieure

Bei der Nachrüstung eines bestehenden Ofens sollten Sie die folgenden Auslegungsstrategien berücksichtigen:

1. Platzierung: Vermeiden Sie tote Zonen. Platzieren Sie Heizgeräte dort, wo Metallströme ein- oder austreten, um sicherzustellen, dass die Wärme von der Quelle weggetragen wird.

2. Die Tiefe: Die Unterseite des Heizgeräts sollte sich mindestens 150 mm über dem Boden befinden, um Schlamm zu vermeiden. Die Oberseite der beheizten Zone muss mindestens 150 mm unter der untersten Metallebene liegen. Wenn die beheizte Zone der Luft ausgesetzt wird, während sie eingeschaltet ist, fällt das Element sofort aus.

3. Sicherheitsverriegelungen: Installieren Sie einen Füllstandssensor. Wenn der Metallpegel sinkt, muss der Strom automatisch abgeschaltet werden. Dies schützt die Heizung und die Anlage.

Umweltauswirkungen und Nachhaltigkeit

Die Aluminiumindustrie steht unter dem Druck der Dekarbonisierung. Scope-1-Emissionen stammen direkt aus der Verbrennung fossiler Brennstoffe vor Ort. Scope-2-Emissionen entstehen durch eingekaufte Elektrizität.
Durch die Umstellung von Gas (Scope 1) auf Strom (Scope 2) bereitet sich eine Gießerei auf eine grüne Zukunft vor. Da das Stromnetz durch Solar- und Windenergie immer grüner wird, sinkt der CO2-Fußabdruck der Gießerei automatisch. Tauchsieder sind eine “zukunftssichere” Technologie.

Außerdem wird durch die Verringerung der Krätzeverarbeitung der gefährliche Abfall reduziert. Krätze enthält Salze und Oxide, die schwer zu entsorgen sind. Die Reduzierung der Krätzeerzeugung an der Quelle ist die umweltfreundlichste Strategie.

AdTech Globale Unterstützung

AdTech liefert nicht nur eine Schachtel. Wir bieten technische Beratung. Unser Team kennt die Feinheiten der Legierungsspezifikationen. Wir wissen, dass sich das Erhitzen einer 7075er Legierung von dem einer 356er Legierung unterscheidet. Wir helfen mit:

• Thermische Modellierung.

• Kundenspezifisches Flanschdesign.

• Schaltpläne für elektrische Schalttafeln.

• Anleitung zur Fehlersuche vor Ort.

Wir beliefern Kunden in der ganzen Welt. Unsere Tauchheizer werden in großen Automobilgießereien, Gießereien für die Luft- und Raumfahrt sowie in Aluminiumgießereien eingesetzt. Die Zuverlässigkeit unserer Si3N4-Rohre hat AdTech zu einem zuverlässigen Partner in der Nichteisenindustrie gemacht.

Endgültige Zusammenfassung der Leistungen

Zusammenfassend lässt sich sagen, dass der Einsatz von AdTech-Tauchheizkörpern einen vielschichtigen Vorteil bietet:

• Finanzen: Niedrigere Energierechnungen und weniger Metallverluste.

• Operativ: Weniger Ausfallzeiten bei der Wartung und längere Lebensdauer der Geräte.

• Qualität: Hervorragende Metallreinheit und gleichbleibende mechanische Eigenschaften.

• Umwelt: Geringere Kohlendioxidemissionen und weniger Abfallerzeugung.

Die Technologie ist ausgereift. Die Vorteile sind erwiesen. Die Umstellung auf elektrische Tauchbeheizung ist nicht nur eine Option, sondern der Standard für modernen, effizienten Aluminiumguss.
