ينتج عن صندوق الترشيح المحدد بشكل صحيح والمزود برغوة السيراميك أو لوحة ترشيح الجسيمات المترابطة الحد الأكثر موثوقية في الشوائب غير المعدنية وجلود الأكسيد والخبث في تدفقات الألومنيوم المصهور، مما يقلل من معدلات الخردة ويحسن سلامة الصب في المراحل النهائية مع توفير احتياجات صيانة يمكن التنبؤ بها ومردود واضح خلال دورات الإنتاج النموذجية للمسبك.
ما وظيفة صندوق الترشيح وسبب أهميته
يجمع صندوق الترشيح الألومنيوم المصهور من الفرن أو الغسالة ويدفع المعدن من خلال وسائط ترشيح منظمة داخل غرفة حرارية، ويلتقط الخبث وأغشية الأكسيد والشوائب والجسيمات المتشردة قبل وصول المعدن إلى القوالب أو ماكينات القوالب أو معدات الصب المستمر. تقلل هذه الخطوة من المسامية، وتقلل من التمزق الساخن، وتحسن من تشطيب السطح، وتحمي الأدوات النهائية من التلف الناتج عن المواد الكاشطة. تُظهر الدراسات الميدانية وملخصات أداء البائعين انخفاضًا ملموسًا في معدلات الخردة ووقت التصنيع النهائي بعد تنفيذ الترشيح المناسب.
المكونات الأساسية ومبدأ التشغيل
صندوق الترشيح عبارة عن حجرة محايدة الضغط مصممة لحمل صفيحة ترشيح. وتشمل العناصر الرئيسية ما يلي:
-
الغلاف الخارجي أو إطار التثبيت الخارجي الذي يتماشى مع صنبور الغسيل أو الصب.
-
بطانة العمل الحرارية التي تشكل تجويف المرشح.
-
وسائط الترشيح: رغوة السيراميك، أو الجسيمات المترابطة، أو عناصر من نوع الألواح.
-
حشية أو نظام منع التسرب لمنع التسرب الالتفافي.
-
هندسة المدخل والمخرج التي تعزز التدفق المنتظم عبر واجهة المرشح.
-
توفير ما يلزم لتصريف، وأخذ العينات، وتفريغ الخبث الملتقط عند الحاجة.
مبدأ التشغيل: يدخل المعدن المنصهر إلى الصندوق، وينتشر عبر واجهة المرشح، ثم ينتقل عبر الخلايا المفتوحة أو المسارات المسامية حيث يحبس التأثير بالقصور الذاتي والامتصاص السطحي والاعتراض الميكانيكي المواد غير المعدنية. وبالتالي يكون تدفق المصب أنظف، مع تقليل العيوب المرتبطة بالاضطراب. ويصف البائعون والتقارير الفنية فترة مكوث قصيرة داخل الصندوق ولكنهم يؤكدون على أهمية سرعة التدفق الصحيحة والتوزيع المتساوي عبر منطقة المرشح.

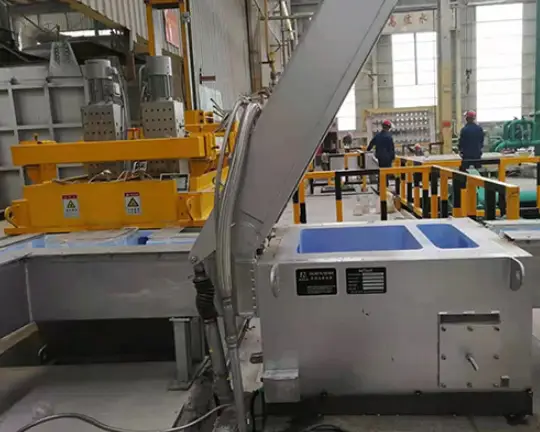

نظام تصفية الألومنيوم المصهور، صندوق تصفية CFF للمسبك
الأنواع الشائعة ووسائط الترشيح الشائعة
صفيحة الترشيح الرغوية الخزفية (CFF)
ألواح الرغوة الخزفية عبارة عن ركائز خلوية ذات مؤشرات مسام مضبوطة تقاس بالمسام في البوصة (PPI). وهي توفر قنوات تدفق متعرجة حيث تتجمع الشوائب على جدران القناة أو في العقد. وتتراوح درجات المسام النموذجية لأعمال الألومنيوم من 10 PPI إلى 60 PPI؛ ويشيع استخدام 30 PPI و40 PPI للترشيح العام للمسبك. وتوفر رغوة السيراميك مقاومة عالية للصدمات الحرارية وكفاءة التقاط يمكن التنبؤ بها للشوائب الجسيمية.
مرشحات الجسيمات المترابطة وألواح قرص العسل
يتم تشكيل عناصر مرشح الجسيمات المترابطة من مزيج من الحبيبات الحرارية المترابطة في مصفوفة مسامية. تكون هذه الوسائط أقوى تحت المناولة الميكانيكية ويمكن استخدامها حيثما تكون صلابة اللوحة أو طول عمرها أولوية. وهي تؤدي أداءً جيدًا في عمليات الصب بالجاذبية وبعض عمليات الضغط.
أنظمة السرير العميق والخرطوشة
وتستخدم بعض الأنظمة خراطيش أنبوبية مسامية عميقة أو طبقات من الطبقات داخل وعاء احتواء. يتم تصنيع هذه الأنظمة عادةً باستخدام الألومينا المنصهرة أو السيراميك المسامي المتدرج المتخصص ويتم ضبطها لإزالة عالية جداً من الشوائب الدقيقة. وهي أكثر تعقيداً وغالباً ما تستخدم في الحالات التي تحتاج إلى مستويات منخفضة للغاية من الشوائب.

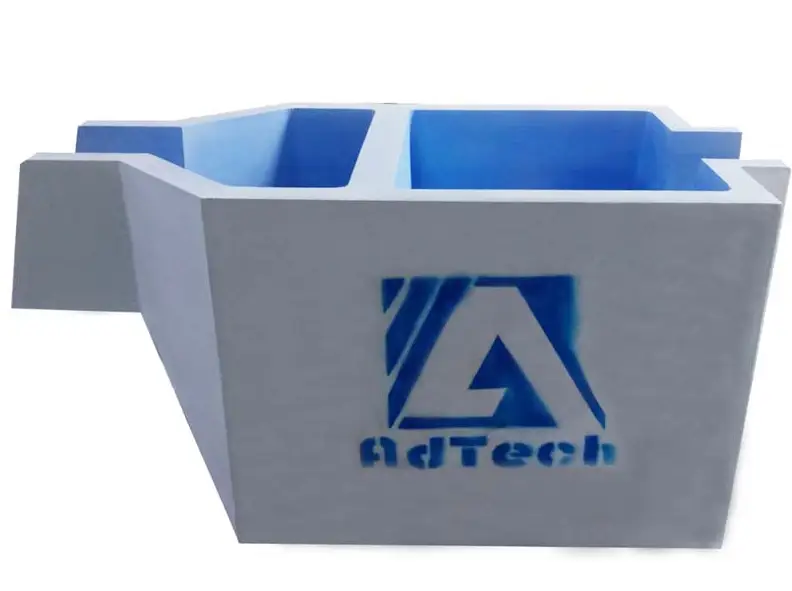

صناديق الترشيح الجاهزة (بطانات سيليكات الألومنيوم)
تُنشئ العلب المعيارية الجاهزة المصنوعة مسبقًا من السيراميك أو سيليكات الألومنيوم تجويفًا ثابتًا لإدخال اللوح وحماية الأغطية الفولاذية من الحمل الحراري. وهي شائعة في تركيبات المسابك المضمنة لسبك القوالب البثق وسبك الألواح.
المواد، والأداء الحراري، وتصميم البطانة
تصميم بطانة العمل له ثلاثة أهداف أساسية: حماية الغلاف المعدني من الهجوم الحراري والتآكل، وتوفير مقعد ثابت للوحة المرشح، وتقليل فقدان الحرارة للحفاظ على درجة حرارة الذوبان.
عائلات البطانة النموذجية
-
مركبات ألياف سيليكات الألومنيوم للعزل العالي ومقاومة الصدمات الحرارية. وتستخدم على نطاق واسع في وحدات صناديق الترشيح الجاهزة.
-
السيليكا المنصهرة أو الكوارتز المنصهر البطانات عند الحاجة إلى تمدد حراري منخفض للغاية وثبات في الحجم.
-
حراريات الألومينا العالية عندما تكون الأولوية لمقاومة التآكل والقوة الميكانيكية.
المسائل الحرارية للتحكم فيها
-
يمكن أن يؤدي فقدان الحرارة من خلال الجدران إلى زيادة لزوجة الذوبان وتشجيع تكوين الأكسيد. وتحدد سماكة العزل وهندسة التجويف خسائر التوصيل. يوفر البائعون تصميمات التبطين المطابقة لمعدل التدفق ووقت السكون للعملية.
اعتبارات التحجيم ومعدل التدفق والضغط
ويمنع التحجيم الصحيح إما التجاوز السريع مع الترشيح غير الكامل أو فقدان الرأس المفرط الذي يخاطر بحدوث انسداد أو انقطاع التدفق.
المقاييس والصيغ الرئيسية
-
معدل التدفق (Q):: التدفق الكتلي أو الحجمي عبر الصندوق، وغالبًا ما يكون بالطن/ساعة أو لتر/دقيقة.
-
سرعة الوجه (v):: التدفق الحجمي مقسومًا على مساحة وجه المرشح الفعالة. بالنسبة لألواح الرغوة الخزفية، عادةً ما يتم الاحتفاظ بسرعات الوجه في نطاق يتجنب الاضطراب ولكن يحافظ على وقت مكوث كافٍ للالتقاط. توضح الإرشادات الميدانية من الموردين تفاصيل النطاقات المقبولة حسب تصنيف PPI.
انخفاض الضغط
-
تتميز لوحة المرشح الجديدة بانخفاض ضغط تصميمي يزداد مع الاستخدام. وتعطي مراقبة الضغط التفاضلي عبر المرشح أو قياس التدفق ورأس الصب مؤشرًا مبكرًا على الانسداد. يشير الانخفاض المفرط إلى الحاجة إلى تغيير اللوحة أو الصيانة.
التثبيت والتنسيب وتكامل العملية
وضع صندوق الترشيح بشكل صحيح في مسار التدفق المعدني يؤمن فوائده.
المواقع المضمنة شائعة الاستخدام
-
مباشرةً على الفرن أو صنبور فرن الإمساك.
-
بين فرن الاحتجاز ومغسلة التوزيع.
-
المنبع من مشعب توزيع يغذي قوالب أو قوالب متعددة.
التركيب والختم
-
يجب أن يكون الصندوق مثبتًا بشكل صارم لتجنب المحاذاة الخاطئة التي تسمح بالتجاوز.
-
تأكد من أن الحشية أو التعبئة حول لوحة الترشيح متسقة ولا تسمح بالتدفق المباشر حول الوسائط. يستخدم مانع التسرب النموذجي حبل من ألياف السيراميك أو موانع تسرب مضغوطة مصممة خصيصًا لنطاقات درجة حرارة الألومنيوم المصهور.
ضوابط التشغيل ومقاييس المراقبة
يعتمد الترشيح الموثوق على القياس الاستباقي بدلاً من ردود الفعل.
الفحوصات الروتينية والأجهزة
-
مقياس معدل التدفق حيثما أمكن، أو الفحوصات الجماعية الدورية.
-
مقياس الضغط التفاضلي عبر وجه المرشح لاكتشاف اتجاهات الانسداد.
-
مجسات درجة الحرارة المنبع والمصب لاكتشاف الفقد أو البقع الباردة.
-
الفحوصات البصرية من فوهات الصب وفحوصات العينات بطرق آمنة مضبوطة.
مؤشرات الأداء الرئيسية (KPIs)
-
عدد مرات التضمين لكل وحدة حجم العينة.
-
تخفيض نسبة الخردة بعد الترشيح.
-
يقاس عمر المرشح بساعات الإنتاج أو بالطن المصبوب.
-
الالتزام بفترة الصيانة الفاصلة.
الصيانة الروتينية والعمر المتوقع والتنظيف الآمن
يعمل النهج المجدول على إطالة عمر الخدمة وتقليل وقت التوقف غير المخطط له.
مهام الصيانة النموذجية
-
استبدل ألواح أو خراطيش الترشيح عندما يصل انخفاض الضغط إلى عتبة البائع.
-
قم بإزالة الخبث والخبث الملتقط والتخلص منه باستخدام أدوات مصنفة لدرجات الحرارة العالية.
-
افحص البطانة للتأكد من عدم وجود تشققات واستبدال البطانات المعيارية على فترات زمنية مخططة.
-
تحقق من السدادات والمثبتات قبل كل حملة أو مناوبة.
العمر المتوقع
-
غالبًا ما توفر ألواح الترشيح الرغوية الخزفية خدمة تقاس بمئات إلى آلاف الأطنان المصبوبة؛ وغالبًا ما يتم تحديد عمر الخدمة النموذجي بالأشهر إلى سنة اعتمادًا على الإنتاجية وحمل الخبث. قد تدوم عناصر الجسيمات المترابطة لفترة أطول في ظل المناولة القاسية. يعتمد العمر الافتراضي الدقيق على مستوى تلوث العملية ومهمة الترشيح.
التعامل الآمن
-
اتبع دائمًا إجراءات الحماية من الحرارة أثناء الإزالة. اسمح بالتبريد المضبوط إذا أوصى البائع بذلك. استخدم الأدوات التي توفر مسافة من المعدن وتجنب التبريد المفاجئ الذي قد يؤدي إلى كسر الحراريات.
أوضاع الفشل النموذجية وقائمة مراجعة استكشاف الأعطال وإصلاحها
-
التسرب الالتفافي:: بسبب سوء التثبيت أو الحشيات التالفة. افحص حالة مانع التسرب وأعد تلبيس اللوحة.
-
انخفاض الضغط الزائد:: بسبب ارتفاع حمولة التضمينات، أو درجة المسام الدقيقة للغاية، أو زيادة التلوث في المنبع. فكر في تبديل درجة PPI، أو إضافة مرحلة ما قبل التصفية.
-
كسر مرشح الكسر:: يمكن أن تؤدي الصدمة الحرارية أو المناولة غير السليمة إلى تكسير ألواح السيراميك. افحص ممارسات التبطين وأدوات المناولة.
-
فقدان درجة الحرارة غير المرغوب فيه:: ضعف العزل أو وقت التعرض المفرط. مراجعة سمك البطانة ورأس الصب.
ممارسات الصحة والسلامة والبيئة
-
إدارة التخلص من الخبث والمرشحات المستهلكة وفقًا للوائح النفايات الخطرة المحلية. بعض المواد الملتقطة تحتوي على معدن قابل للاسترداد؛ التنسيق مع بائعي الاستصلاح.
-
توفير التهوية عند فتح الصناديق الساخنة التي قد تطلق أبخرة.
-
تدريب المشغلين على التعامل مع المعادن الساخنة؛ وتوفير معدات الوقاية الشخصية وأدوات المعادن الساخنة.
-
تنفيذ احتواء الانسكاب لمنع دخول المعدن المنصهر إلى المصارف.
النموذج الاقتصادي وورقة عمل قرار الاختيار
يقلل الترشيح من الخردة، ويحسن الإنتاجية، ويقلل من تكاليف الإصلاح النهائية. يساعد نموذج الاسترداد المبسط على مقارنة الخيارات.
البارامترات الأساسية لنموذج التكلفة
-
الإنتاجية السنوية بالأطنان.
-
معدل الخردة قبل الترشيح ومعدل الخردة المتوقع بعد الترشيح.
-
تكلفة الخردة لكل طن، وهامش الإنتاج لكل طن.
-
التكلفة الرأسمالية لصندوق الترشيح والتركيب.
-
التكلفة المستهلكة: ألواح الترشيح لكل طن أو شهريًا.
-
تكلفة عمالة الصيانة.
(يقدم الجدول 1 أدناه نموذج تخطيط لحساب المردود).
جداول المقارنة
الجدول 1. مقارنة وسائط الترشيح النموذجية
| نوع الوسائط | نطاق المسام النموذجي أو الدرجة النموذجية | القوة في التعامل | تحمّل الصدمات الحرارية | التطبيقات النموذجية |
|---|---|---|---|---|
| صفيحة رغوة السيراميك | 10 PPI إلى 60 PPI | معتدل | عالية | الصب بالجاذبية، الصب بالقالب، صب القوالب، صب الألواح. |
| مرشح جسيمات مترابط | مسامية متدرجة | عالية | معتدل | بيئات العمل الشاقة، والمناولة المستمرة. |
| أنبوب الألومينا المنصهر | التحكم في الميكرون | عالية | عالية | سرير عميق، إزالة التضمين الدقيق للغاية |
| رغوة معدنية | رغوة معدنية مفتوحة الخلية | عالية | معتدل | مقاومة منخفضة محددة، حيث تكون الموصلية مهمة |
الجدول 2. معلمات المواصفات النموذجية التي تهم المهندسين
| المعلمة | الأهمية | النطاق المستهدف النموذجي |
|---|---|---|
| منطقة وجه المرشح | عالية جداً | المقاس المناسب لسرعة الوجه المطلوبة |
| مؤشر المسام | عالية | من 20 إلى 40 PPI للعديد من المسبوكات المسبوكة |
| بطانة العزل R-قيمة العزل | عالية | البائع المحدد للحد من انخفاض درجة الحرارة |
| هندسة المدخل | متوسط | التوزيع الموحد الموصى به |
| طريقة الختم | عالية | حشية ألياف السيراميك أو مانع تسرب الضغط |
الجدول 3. مثال لجدول الصيانة
| النشاط | التردد | مسؤول |
|---|---|---|
| فحص الختم البصري | يومياً | المشغل |
| سجل الضغط التفاضلي | لكل وردية | فني |
| استبدل لوحة الترشيح | عند الوصول إلى حد ΔP أو جدولة | الصيانة |
| فحص البطانة | شهرياً | قائد المناوبة |
| التفريغ الكامل وإزالة الخبث | حسب الحاجة | طاقم الصيانة |
الجدول 4. عينة لقطة من تكلفة التملك (أرقام توضيحية)
| البند | تكلفة الوحدة | الوحدات السنوية | التكلفة السنوية |
|---|---|---|---|
| النفقات الرأسمالية لصندوق الترشيح | $25,000 | 1 | $25,000 |
| ألواح السيراميك | $150 لكل طبق $150 | 200 | $30,000 |
| عمالة الصيانة | $30/ساعة | 200 ساعة | $6,000 |
| الخردة الموفرة (تحسين العائد) | $200/طن | 50 طناً تم توفيرها | -$10,000 (فائدة) |
| صافي التكلفة الاستهلاكية السنوية | $26,000 |
تختلف الأرقام بشكل كبير؛ حيث يقدم البائعون عروض أسعار خاصة بالتطبيق.
