يحافظ نظام الغسيل والحوض المدمج المصمم ببطانات حرارية عالية السيليكون، وعزل قوي وهندسة تدفق مناسبة على الألومنيوم المصهور في درجة حرارة جاهزة للصب ويقلل من الاضطراب والتقاط الأكسيد ويزود محطات التفريغ والترشيح بشكل موثوق؛ عند تصميمه وتشغيله بشكل صحيح، يقلل نظام الغسيل من إعادة العمل ويقلل من فقدان الطاقة أثناء النقل ويحسن من تكرار العملية للمسابك المتوسطة والكبيرة.

نظرة عامة على المنتج والتطبيق المستهدف

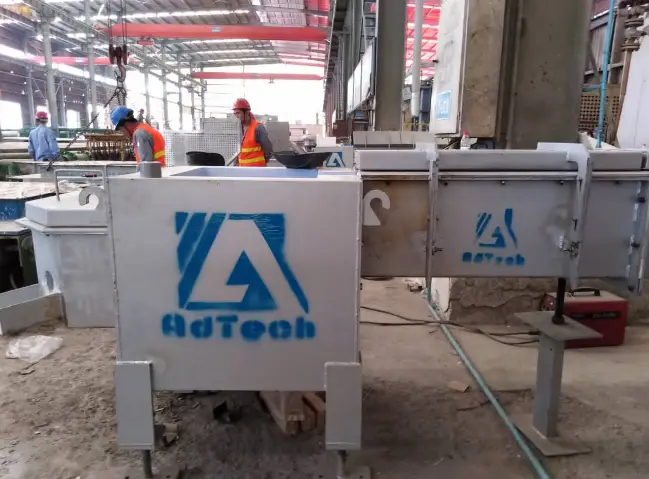

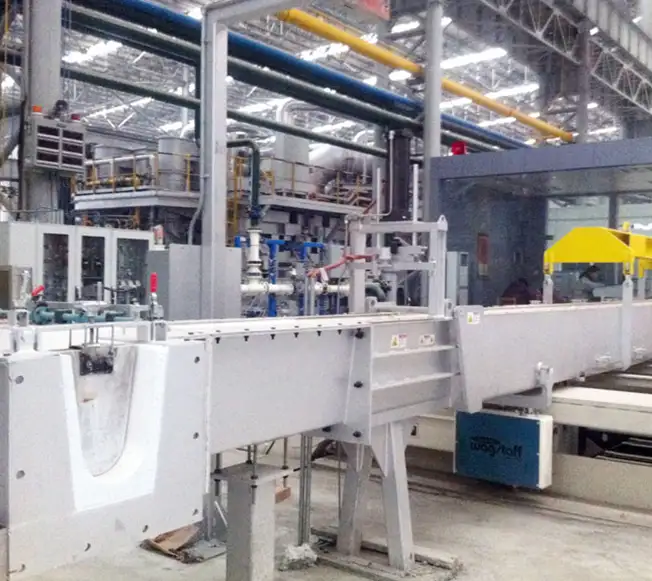

نظام ADtech المتكامل لغسيل سائل الألومنيوم المدمج وحوض غسيل سائل الألومنيوم هو قناة نقل معيارية تنقل الألومنيوم المصهور بين الأفران، وأوعية الاحتفاظ، وأجهزة إزالة الغازات، وصناديق الترشيح ومحطات الصب في عمليات صب الألومنيوم. ويجمع النظام بين وجه ساخن حراري (عالي السيليكون أو قائم على الألومينا)، وعزل احتياطي، وهيكل دعم فولاذي وأغطية اختيارية وبوابات وأجهزة. إنه مخصص حصريًا للألومنيوم وسبائكه في بيئات الصب بالجاذبية والضغط المنخفض وشبه المستمر حيث تكون نظافة الذوبان والتحكم في درجة الحرارة والنقل الآمن من الأولويات.

لماذا تعتبر المغاسل مهمة لأداء الممثلين في المنزل

يحد الغسيل المصمم جيدًا من فقدان الحرارة، ويحافظ على كيمياء السبيكة ويقلل من أكسدة السطح من خلال توفير قناة منخفضة الاضطراب لحركة المعدن. تقلل المسارات القصيرة المعزولة ذات الأسطح الداخلية الملساء من توليد الخبث وتقلل من خطر احتباس الشوائب قبل الترشيح أو الصب. يؤثر الاختيار والتخطيط السليم للغسالة بشكل مباشر على الإنتاجية ومعدلات الخردة وتكاليف التصنيع النهائي.

ميزات ومزايا تصميم ADtech الرئيسية

• وجه ساخن حراري عالي السيليكون يقاوم التآكل والتراكم اللزج.

• حزمة العزل منخفضة الفقد الحراري لتقليل تدهور درجة الحرارة إلى الحد الأدنى وخفض استهلاك الطاقة.

• هندسة داخلية سلسة وانتقالات مدببة لتجنب الدوامات والحفاظ على التدفق الصفحي في معدات الترشيح وإزالة الغازات.

• المقاطع المعيارية والمفاصل المرنة السماح بإعادة التشكيل والإصلاح السريع دون إيقاف تشغيل الخط بالكامل.

• الميزات الاختيارية:: الأغطية المسخنة، والبوابات الأوتوماتيكية، والمزدوجات الحرارية، وأجهزة مراقبة التدفق التفاضلي ومنافذ قشط الخبث.

تجميعات لونديرز:

• الغلاف
• البطانة
• غطاء العزل

المواد والبناء

الوجه الساخن والمواد الاحتياطية

عادةً ما يتم تشكيل الوجه الساخن من مصبوبات عالية السيليكون أو حراريات عالية السيليكون أو حراريات ذات أساس من الألومينا يتم اختيارها للتوافق الكيميائي مع الألومنيوم، ومقاومة التآكل والسطح الأملس. يستخدم العزل الاحتياطي أليافًا حرارية منخفضة الكثافة أو مصبوبات عازلة لتقليل تدفق الحرارة إلى الغلاف الفولاذي. يُصنع الغلاف الخارجي من الفولاذ الهيكلي بحجم مناسب لحمل العزل والدعامات وأحمال الخدمة.

الأختام والمفاصل

تضمن وصلات الغسيل المرنة والحشوات ذات درجة الحرارة العالية المحاذاة واستيعاب التمدد الحراري مع منع تجاوز المعدن. تتضمن الممارسة الموصى بها توفير شفاه ومشابك فحص قابلة للإزالة للسماح بالصيانة الروتينية والفحوصات البصرية.

أبعاد المغسلة الألومنيوم ：

مغسلة ألومنيوم غسيل الألومنيوم المعلمات التقنية:

الأداء الحراري وإدارة درجة الحرارة

يحافظ تصميم الغسالة المدمج والعزل الجيد المواصفات على تقليل فقدان درجة حرارة المعدن إلى أدنى حد ممكن. وتحد الأنظمة الهندسية النموذجية من انخفاض درجة الحرارة إلى حوالي 1 إلى 3 درجات مئوية لكل متر من النقل في ظل الظروف القياسية، اعتمادًا على سمك العزل والظروف المحيطة. يقلل التوجيه الدقيق من طول التشغيل ويقلل من المشتتات الحرارية. تستخدم إجراءات الخبز والتسخين المسبق عند التركيب لطرد الرطوبة وتثبيت البطانة الحرارية.

هندسة التدفق: تقليل الاضطراب واحتباس الأكسيد إلى الحد الأدنى

العناصر الرئيسية التي تؤثر على جودة التدفق:

• الملف الشخصي الداخلي:: تقلل أنصاف الأقطار الملساء عند الانحناءات والانتقالات التدريجية من الدوامة.

• رأس المنحدر والجاذبية:: تصميم انحدار القناة للحفاظ على معدل التدفق المطلوب دون نفاثات أو تناثر.

• البوابات وموزعات التدفق:: تعمل البوابات والموزعات التي يتم التحكم فيها على توزيع التدفق في مداخل التفريغ أو المرشحات وتقليل تأثير النفث على واجهات المرشحات.

• فوهات التخفيض التدريجي ومنافذ المعايرة توفير معدلات صب يمكن التنبؤ بها لمعدات الصب النهائية.
  يحمي التصميم الهيدروليكي الصحيح المرشحات وأجهزة إزالة الغازات من السرعة العالية الموضعية ويطيل العمر الاستهلاكي.

المكونات النموذجية والوحدات الاختيارية

الجدول 1: مكونات نظام الغسيل

دليل التحجيم والاختيار

حدد المقطع العرضي للمغسلة وطولها وانحدارها بناءً على كتلة الصب وتكرار الصب وارتفاع الصب المطلوب. بالنسبة للدفعات القصيرة، قد يكون الحوض الضيق والمبطن جيدًا مناسبًا؛ وغالبًا ما تستخدم المصانع عالية الإنتاجية مغاسل أوسع مع عدّادات متوازية أو ترتيبات مزدوجة. عند الاندماج مع معدات الترشيح وإزالة الغازات حافظ على مساحة كافية على سطح الطاولة للفحص والوصول الآمن.

الجدول 2: نقاط البداية النموذجية لحجم الغسيل النموذجي

التركيب والتسخين المسبق والتشغيل

1. التركيب الميكانيكي:: دعامات فولاذية مستوية، محاذاة الوصلات، مشابك عزم الدوران حسب الرسومات.

2. إجراء التسخين المسبق:: تسخين منتظم ومضبوط لمدة ساعة إلى ساعتين لإزالة الرطوبة وتجنب حدوث صدمة حرارية للبطانة. تقوم الممارسة النموذجية بتسخين البطانة ببطء حتى يصل السطح إلى درجات حرارة قريبة من درجات حرارة الصب.

3. فحص التسرب ومانع التسرب:: تحقق من جميع الوصلات والحشيات قبل الذوبان الأول.

4. معايرة الأجهزة:: تركيب المزدوجات الحرارية وأجهزة استشعار الضغط التفاضلي؛ التحقق من تسجيل البيانات.

5. التشغيل التجريبي:: إجراء عمليات الصب الأولية مع أخذ العينات أو RPT أو الفحص البصري للتأكد من الاحتفاظ بدرجة الحرارة وانخفاض التقاط الأكسيد.

التكامل مع قطار المعالجة بالذوبان

الغسالة هي النسيج الواصل بين الفرن وجهاز إزالة الغازات والمرشح ومحطة الصب. والتسلسل الموصى به هو:

1. الفرن أو وعاء الاحتجاز

2. نقل الغسيل مع منافذ القشط والبوابات الخاضعة للرقابة

3. مرحلة تفريغ الغاز (دوارة أو تفريغ الهواء) قبل المرشحات

4. وحدة الترشيح (صفيحة أو رغوة أو خرطوشة) مباشرة قبل الصب

5. الصب النهائي في القوالب أو القوالب

إن مطابقة هندسة التدفق مع مدخل أجهزة إزالة الغازات والمرشحات يمنع إعادة التصريف ويحمي وسائط الترشيح باهظة الثمن.

السلامة وأفضل الممارسات التنظيمية

• التحكم في الرطوبة:: التسخين المسبق لإزالة الماء الممتز؛ لا تصب على مادة حرارية رطبة. وتحذر الإرشادات المعيارية من الإشابة أو التخفيف فوق درجات حرارة معينة ومن ممارسات النقل الآمنة.

• استخلاص الدخان:: العادم المحلي بالقرب من القشط والأغطية للتحكم في الجسيمات وأبخرة التدفق.

• تحذير من الغازات الخانقة:: إذا تم استخدام ستائر أو ستائر غاز خامل أو تطهيرات غاز خامل، ومراقبة الأكسجين وتوفير أجهزة إنذار.

• حماية المشغل:: معدات الوقاية الشخصية الكاملة من المعادن المنصهرة والدروع الواقية من الرذاذ ومنصات الوصول الآمن للفحص والصيانة.

• مناولة النفايات:: جمع وإدارة المخلفات والفضلات بما يتوافق مع القواعد المحلية.

برنامج الصيانة والتفتيش

الجدول 3: جدول الصيانة الموصى به

الاحتفاظ بقسم وحدات احتياطية ومخزون حشية حرجة يقلل من انقطاع الإنتاج.

المشاكل الشائعة والإجراءات التصحيحية

الجدول 4: مصفوفة استكشاف الأخطاء وإصلاحها

سيؤدي تسجيل الأحداث والإجراءات التصحيحية إلى تحسين تحليل الأسباب الجذرية واستقرار التشغيل.

الأساس المنطقي الاقتصادي واعتبارات عائد الاستثمار

تشمل محركات القيمة لنظام الغسيل المصمم هندسيًا تقليل الخردة، وانخفاض استهلاك الطاقة من خلال تحسين العزل، وتقليل عمليات إعادة شحن الفرن، وتحسين عمر المرشح النهائي. يجب أن يشمل نموذج العائد على الاستثمار الموجز التكلفة الرأسمالية، وتقليل فقد المعادن، وانخفاض إعادة العمل، وتوفير الطاقة.

الجدول 5: لقطة توضيحية لعائد الاستثمار

ينتج عن تجربة الموقع مع الأجهزة والمقاييس السابقة/اللاحقة توقعات الاسترداد الأكثر موثوقية.

قائمة الاختيار المرجعية لفرق المشتريات

• تأكد من عائلات السبائك المتوافقة ودرجات حرارة التشغيل القصوى.

• اطلب بيانات الأداء الحراري التي توضح الفقد الحراري لكل متر في الظروف المتوقعة.

• تحقق من مواصفات الوصلة والحشية لسهولة الصيانة.

• اسأل عن خيارات حزمة الأدوات وإمكانية تسجيل البيانات.

• الإصرار على إجراء مسح للموقع قبل التركيب ودعم التشغيل في الموقع.

• طلب وثائق عن سلامة المواد والمناولة ودورة التسخين الموصى بها.

التوصيات الختامية للتنفيذ

البدء بمسح الموقع والنموذج الحراري لعمليات الغسيل المقترحة. قم بتجربة مقطع قصير باستخدام أجهزة لقياس الاحتفاظ بدرجة الحرارة وفقدان الرأس وتكوين الخبث. استخدم البيانات التجريبية لتحديد حجم العزل وتحديد دورات التسخين المسبق وتحديد فترات الصيانة. يضمن هذا النهج المستند إلى البيانات أن نظام الغسيل يوفر عملية قابلة للقياس ومكاسب اقتصادية لغرفة الغسيل الخاصة بك.
