溶融金属からスカムを除去する最も確実な方法は、適切な溶融準備、適切な 溶剤 酸化皮膜や巻き込まれた介在物を金属から分離し、金属損失を最小限に抑え、製品品質へのリスクを低く抑えるには、化学的手法と効率的な表面除去装置が必要である。実用的な用語では、これは炉の温度と装入工程を制御し、適切な塩またはガスフラックスを適用して粘着性のあるスカムを乾燥したスキミング可能な層に変え、熟練した機械的または自動スキミングを使用してその層を速やかに除去することを意味する。これらの要素を一緒に実施すると、歩留まりが向上し、表面酸化物に起因する鋳造欠陥が激減する。.
1.溶融金属上のスカム、ドロス、スラグとは何か。
鋳物工場や溶融工場では、溶融金属に付着する表面汚染物質を、金属の種類や組成に応じてスカム、ドロス、スラグと呼ぶのが一般的である。アルミニウムのような軽金属の場合、一般的な用語はドロスである。スカムとは、溶融金属表面に存在する酸化物、捕捉されたフラックス残渣、異物などの浮遊膜を指す。鉄系溶融物の場合、これに相当するものはスラグと呼ばれることが多い。スカム除去の目標は、可能な限り多くの金属液を保持しながら、この望ましくない物質を抽出することです。.

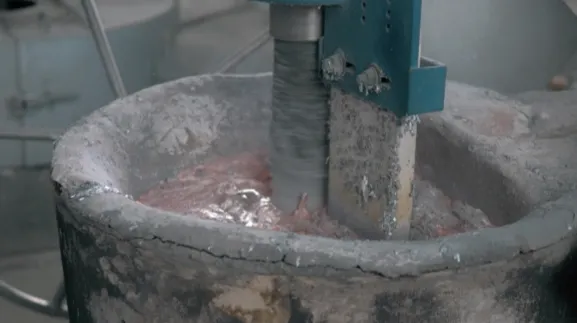

液体アルミニウムの洗浄、近代的な工場での溶融金属
2.除去が重要な理由：品質、安全性、経済性
スカムの除去は化粧品ではない。カスをそのままにしておくと、次のようなことが起こる：
-
鋳物中の介在物や気孔が機械的特性を低下させる。.
-
スクラップや再加工を増加させる表面欠陥。.
-
断熱層により、熱伝導と炉の非効率を下げる。.
-
反応性ドロスが水分と接触した場合や、作業者が不安定な高温の酸化物の塊を取り扱った場合の安全上の危険。.
-
スカム層に閉じ込められた金属と、二次処理に費やされる時間による経済的損失。.
こうした要因から、現代の溶融工場の多くは、スキミングとフラックスを歩留まり管理と工程管理の不可欠な部分として扱っている。.
3.スカムができる仕組み - 酸化物の化学的性質と機械的巻き込み
スカムは、大きく分けて2つのメカニズムから生じる：
-
金属と空気の界面における酸化： アルミニウムやマグネシウムのような金属は、酸素に触れるとほとんど瞬時に安定した酸化物を形成する。これらの酸化膜は折り畳まれ、金属滴を捕捉し、合体して浮遊する塊となる。.
-
メカニカル・エントレインメント： 装入、注湯、攪拌中の乱流は、融液中のフラックス、耐火物粒子、またはスラグ片を捕捉し、それらを表面に運んで酸化皮膜に接合させる可能性がある。.
アルミニウム融液では、一般的な酸化物相としてAl₂O₃、MgAl₂O₄などのスピネル相、金属アルミニウム液滴を捕捉する混合酸化物がある。捕捉された金属は、回収されない限り、直接的な歩留まり損失となる。酸化物化学を理解することは、金属損失ではなく金属回収を促進するフラックスとプロセス条件の選択に役立ちます。.
4.表面スカムの検出と検査
オペレーターは、色、質感、厚さに注意しながら、目視検査でスカムを検出する。ベストプラクティスには、定期的な文書によるチェックと簡単なチェックリストが含まれる：
-
視覚：色、多孔性、湿潤挙動。.
-
温度チェック：スカムの挙動は溶融過熱によって変化する。.
-
サンプリング：小さなスキムを拡大して検査すると、捕捉された金属や耐火物の破片が見つかることがある。.
-
プロセス記録：形成の頻度は、チャージ材料、溶融時間、フラックスの使用量に相関する。.
簡単な検査と日常的なデータロギングを組み合わせることで、プロセス改善の基礎ができる。.
5.メルト調製における予防的慣行
しっかり予防することで、スカムの発生率を減らし、除去を容易にする。おすすめの手順
-
チャージとバンプ加熱時の乱流を最小限に抑える。.
-
清潔で水分の少ないスクラップを使用し、可能な場合は予熱する。.
-
炉と取鍋の耐火物は常に良好な状態に保つ。.
-
過度の過熱は酸化とガスのピックアップを増加させ、低すぎる温度は金属の流動性を低下させる。.
-
重いドロス層を待つのではなく、計画的なスキミングを実施する。.
このようなやり方は、生成率を低下させ、その結果生じるスカムに巻き込まれる金属を減少させる。.
6.化学的アプローチ：フラックスと活性ガス
塩系フラックスと活性フラックスガスである。塩系フラックスは、酸化皮膜と反応し、巻き込まれた金属を浴中に戻す合体を促進するように調合された塩化物とフッ化物の混合物であり、また、粘着性のある湿ったドロスを、スキム除去が容易なより粉末状の乾燥灰に変える。ガス・フラックス法は、反応性ガスまたは不活性ガスを使用し、微細な酸化物を表面に浮上させ、スキム除去に有利な条件を作り出す。.
重要なポイント
-
ドロッシング用フラックスには、金属粒子を酸化皮膜から遊離させるため、フッ化物含有量を調整した塩化物が含まれることが多い。正しい添加と混合が、回収とさらなる金属損失の違いを生みます。.
-
カバーフラックスは、新たな酸化を抑え、スキミングを容易にする保護層を形成する。.
-
塩素を含むガス処理は、浮遊してスキミング可能な塩化物を生成することで、アルカリ元素を除去することができる。ガス・フラックスは、腐食性の副生成物や安全上の問題から、慎重な取り扱いが要求される。.
業界レビューと材料科学研究は、効果的な酸化物処理とオペレーターの安全および下流の環境処理のバランスをとるために、適切なフラックス配合に依存することを文書化している。.
7.機械的アプローチ：手によるスキミング、レーキ、スクレーパー
根本的な機械的除去は依然として広く行われている：
-
ハンドスキミングオペレーターは平らなスキマーやパドルを使って表層を除去する。小型炉や対象物の清掃に最適。.
-
レーキとスクレーパーより長いツールは、より安全なリーチを可能にし、厚いカスに良いレバレッジをかける。.
-
吸引およびバキュームヘッド専用ヘッドは、工具を金属に浸すことなく、粉末状のドロスや微細なスラグを除去します。.
適切な機械的作業は、金属の巻き込みを最小限に抑えながらスカム層を除去することを目的とする。オペレーターは、スカムを速やかに除去し、深くすくい上げ金属を捕捉するのではなく、薄く乾燥した層を回収することに集中すべきである。.
8.自動および半自動スキミング装置
大規模な溶融工場では、機械化されたスキマー、スキミングアーム、専用スキミングマシンを使用し、オペレーターの負担を軽減し、一貫性を向上させています。自動化システムは以下を提供します：
-
一貫したスキミングの頻度と深さのコントロール。.
-
傾斜炉とスキミング・ステーションを統合し、高温処理用のポットにスカムを集める。.
-
接触制御による金属損失の低減。.
-
作業者が溶融面に工具を近づけないため、安全性が向上。.
機械の例としては、ロボット式スキミングアーム、傾斜取鍋の連続スキミングアタッチメント、製鋼用の一体型スラグスキマーなどがある。工業設備に関する研究では、スキマーが適切なフラックスとプロセス制御と組み合わされることで、処理能力が向上し、人体への暴露が減少することが示されている。.
9.特殊技術：吸引、真空、ろ過の相互作用
表面的なスキミングだけでなく、いくつかの補足的なテクニックが適用される：
-
真空および吸引抽出特許取得済みの方法は、ガス流と吸引を利用してスキムをコレクターに運び、金属除去を最小限に抑えながら微粒子を除去する。装置は回収前に金属含有量を減らすためにスキムを処理することができる。.
-
ろ過溶融金属をフィルターやセラミック・フォームに通すことで、容易にスキミングできない介在物を除去します。濾過は表面だけでなく流れの中に巻き込まれた粒子を捕捉するため、スキミングを補完します。.
統合された戦略では、フラックス処理、表面スキミング、インライン濾過を組み合わせて、最高レベルの金属純度を達成することが多い。.
10.脱脂粉乳の取り扱い、処理、回収
スカムには、回収可能な貴重な金属液滴が含まれていることが多い。一般的な経路
-
ホットドロス処理機械的および不活性ガスによる急冷技術を使用して酸化物から金属を分離するドロス処理装置にホットスキムを供給する。これにより、トリムされたアルミニウムが回収され、廃棄物が削減される。.
-
エイジングと化学処理スカムを冷却し、残渣を化学的に処理して金属を回収する現場もある。.
-
安全な保管スカムは乾燥させて保管し、激しい反応を避けるために湿気から保護し、反応性のドロスの種類を分別する。.
スカムから金属を回収することで、歩留まりが向上し、環境フットプリントが削減される。.
11.機器の選択：決定マトリクスとメンテナンスのヒント
適切なソリューションの選択は、メルトサイズ、金属タイプ、生産リズムによって異なります。このクイック・デシジョン・マトリックスを使用して、ニーズをマッチさせてください。.
表1：スカム除去方法選択マトリックス
| メルトスケール | 典型的な金属 | 推奨される主な方法 | 典型的なメリット |
|---|---|---|---|
| 小型ベンチ溶解 | ラボ用合金 | ハンドスキミング＋カバーフラックス | 低資本、フレキシブル |
| 中型炉（傾斜式） | アルミニウムと合金 | メカニカルスキマー＋フラックス注入 | 収量の向上 |
| 大量生産工場 | 大型ビレット、連続 | 自動スキミング＋ホットドロス処理装置 | 最高の一貫性、安全性 |
| スチールレードル | 鋼鉄が溶ける | スラグスキマー＋取鍋処理 | スラグ除去が早く、介在物が少ない |
| 特殊合金 | 敏感な化学物質 | ろ過＋制御フラックス／ガス | 最高純度、低金属損失 |
メンテナンスのポイント
-
スキミングブレード、シール、オートメーションリンケージを毎日点検する。.
-
フラックス中の水分は激しい反応を引き起こす。.
-
傾向分析のためのスキミングイベントのログ.
12.環境、健康、規制に関する考慮事項
塩化物やフッ化物を含むフラックスは、加工時に空気中または水溶性の副生成物を生じる。取り扱い上の注意
-
フラックスを塗布する際は、局所排気装置とPPEを使用してください。.
-
ホットドロス処理からの排水を回収し、地域の規制に従って処理する。.
-
ドロス残渣は、成分によっては有害廃棄物規則で規制される場合があるため、廃棄物分類のための記録を保管すること。.
-
安全なフラックスの取り扱いと緊急クエンチの手順について作業者を訓練する。.
規制要件は地域によって異なる。廃棄規則については地域の環境当局に相談すること。.
13.代表的なプロセスパラメーターとトラブルシューティングチェックリスト
一般的な制御パラメータとクイックチェック
-
溶融温度過熱は酸化を促進する。.
-
フラックス線量過剰投与はフラックスを浪費し、汚染物質を加える可能性がある。.
-
スキミング頻度滅多に大まかなスキミングをするのではなく、頻繁に薄いスキミングをする。.
-
工具の角度と速度ゆっくりとした浅いパスで、より少ないメタルでスカムを回収する。.
-
記録管理スキミング量、金属回収量、不良率を追跡します。.
トラブルシューティング早見表：
-
スカムが湿っていて金属損失が大きい場合は、フラックスの種類と添加量を確認する。.
-
スカムが急速に変質する場合は、チャージ中の乱流を減らし、耐火物を点検する。.
-
スキミングによって過剰な金属が除去された場合は、工具の貫通を減らし、フラックスの品質または量を増やす。.
14.実践的な事例と推奨ワークフロー
アルミニウム溶解ラインの典型的な効果的ワークフロー：
-
スクラップを予熱し、水分を最小限に抑える。.
-
低乱流の練習で炉をチャージする。.
-
適切な過熱を維持する。.
-
融液が安定してからカバーフラックスを加え、慣例に従って混合する。.
-
訓練を受けたオペレーターまたは自動スキマーを使用し、決められた間隔でスキミングを行う。.
-
金属回収のため、スキムをホットドロス処理機に回収する。.
-
鋳造前に、タッピングされた金属に残存する介在物をろ過する。.
鋼鉄取鍋の場合、出鋼時の同期スラグスキミングと取鍋炉スラグ処理を組み合わせることで、最終的な清浄度が向上する。.
15.表：化学的性質、フラックスの種類、機器の長所／短所
表2：金属系統別の代表的なスカム／ドロスの組成
| メタルシステム | 支配的な酸化物相 | 一般的な内包物 |
|---|---|---|
| アルミニウム | Al₂O₃, MgAl₂O₄ スピネル | 金属Al液滴、耐火物ダスト |
| マグネシウム含有合金 | MgO、混合スピネル | Mg液滴、高融点酸化物 |
| スチール | CaO-SiO₂-MgOリッチスラグ | スラグ相、酸化スケール |
| 銅＆ブロンズ | CuO、Cu₂Oおよび混合酸化物 | 砂、フラックス残渣、スケール |
表3.フラックス・ファミリーとクイック・ノート
| フラックス・ファミリー | 典型的な構成 | スカムコントロールにおける役割 | デメリット |
|---|---|---|---|
| カバーフラックス | フッ化物を制限した塩化物 | 表面を酸素から守る | 保存状態が悪いと湿気がこもることがある |
| ドロシング・フラックス | 塩化物を含む高いフッ化物含有量 | ドロスを粉末状の灰と遊離金属に変える | フッ化物は腐食性がある |
| 反応性ガスのフラックス | 気体中のCl₂含有または塩素供与体 | アルカリを除去し、分離可能な塩を形成する。 | 腐食性ガス、要管理 |
| 不活性ガスのバブリング | アルゴン、窒素 | インクルージョンを浮上させる | 頑固な酸化皮膜にはあまり効果がない |
表4：スキミング装置：長所と短所
| 設備 | メリット | 制限事項 |
|---|---|---|
| ハンドスキマー | 低コスト、フレキシブル | オペレーターの被曝、一貫性のなさ |
| メカニカルレーキ | より良いリーチ、再現性 | 訓練を受けたオペレーターが必要。 |
| 自動スキマーアーム | 一貫性があり、より安全 | 資本コスト、メンテナンスが必要 |
| 吸引/真空システム | 細かい粉状のスキムを除去 | 設備の複雑さ、初期コスト |
| ホットドロス処理機 | 金属を回収し、廃棄物を削減 | 追加資本、エネルギー使用 |
Skimming & Dross Management: Melt Yield Optimization FAQ
1. What is the difference between dross and scum?
2. Why does skimming sometimes remove too much good metal?
3. When should I use a cover flux vs. a drossing flux?
- Cover Flux: Use during idle periods or melting to create a barrier against oxidation and hydrogen pickup.
- ドロッシング・フラックス Use just before skimming to react with oxide films and free entrapped aluminum droplets, improving your overall metal yield.
4. Can I recover metal from skimmed dross?
5. Are automated skimmers worth the investment?
6. Does filtration replace the need for skimming?
7. How do I minimize scum/dross formation?
- Managing superheat (avoiding temperatures over 780°C).
- Reducing melt turbulence during transfer and stirring.
- Ensuring charge materials are clean and dry.
- Keeping furnace refractories clean to prevent oxide buildup.
8. What safety rules apply to flux handling?
9. Is gas fluxing dangerous?
10. How often should skimming occur?
17.クイックトラブルシューティングチェックリスト
-
スキムでの過度のメタルロス：フラックスの種類をチェックし、スキムの深さを浅くする。.
-
スカムの迅速な改質：乱流を減らし、チャージ材料をチェックする。.
-
粘着性があり、ぬるぬるしたカスが落ちにくい：フラックスの鮮度と添加量を確認する。.
-
頻繁にオペレータが危険にさらされる：自動化オプションと安全トレーニングを評価する。.
18.推薦図書と評判の資料
フラックスの配合、スキミング特許、工業用スキミング装置に関する技術的な詳細については、専門家の査読を経たレビューやメーカーのテクニカルシートをご参照ください。実用的で最新のガイダンスは、フラックスの化学的性質とスキミングのベストプラクティスについて記述した冶金サプライヤー、専門業者、学術的レビューから得られます。代表的な技術情報源は、スキミングとフラックス技術に関する業界レビューと特許です。.
19.実施のための最終チェックリスト
-
金属システムと生産規模を評価する。.
-
充電練習と耐火物の状態を短期間で監査する。.
-
推奨されるフラックスを管理された投与量で試用し、結果を記録する。.
-
定期的なスキミングを実施し、歩留まりと不良率のデータを取得する。.
-
ロスや安全上の問題が残る場合は、自動スキミングやホットドロス処理を評価する。.
