الترشيح الأنبوبي: مرشحات الألومنيوم المصهور عالية الكفاءة، دليل التصميم

يوفر الترشيح الأنبوبي طريقة موثوقة لإزالة الشوائب غير المعدنية والأكاسيد المحتبسة من الألومنيوم المصهور، مما ينتج عنه تدفق معدني أكثر اتساقًا ويقلل بشكل كبير من معدلات الخردة. عند تحديدها وتركيبها بشكل صحيح، توفر مرشحات أنابيب الألومينا المسامية الأنبوبية المسامية ترشيحًا أدق من العديد من المرشحات الرغوية، وتحسن من تشطيب سطح الصب، وتزيد من إنتاجية المرور الأول، بينما تتطلب معالجة حرارية روتينية وتصميم بوابات متطابقة لتجنب الانسداد والصدمات الحرارية.

1. ما هو الترشيح الأنبوبي وسبب أهميته في صب الألومنيوم

يستخدم الترشيح الأنبوبي أنابيب خزفية صلبة مسامية توضع في مسار الذوبان لحبس الشوائب وتفتيت أغشية الأكسيد مع السماح للألومنيوم المصهور بالمرور. وغالبًا ما يتم تركيب أنابيب الترشيح داخل أحواض أو أنابيب ساقية أو مغارف أو علب الترشيح المضمنة وهي شائعة في خطوط الصب بالجاذبية والضغط المنخفض وبعض خطوط الصب المستمر. وتتمثل الفائدة الأساسية في تقليل الشوائب التي تتسبب في عيوب السطح والعيوب الداخلية والإغلاق البارد وانخفاض الخواص الميكانيكية.

تُظهر خبرة الصناعة أن تضمين مرشح أنبوبي متطابق بشكل صحيح بين الفرن والقالب يقلل من معدلات العيوب ويحسن استقرار المعالجة النهائية. ويترجم هذا التحسين إلى إعادة عمل أقل، وقطع خردة أقل، وقبول أعلى للعملاء للمسبوكات ذات التشطيبات النهائية الحرجة.

2. المواد الأساسية وتصنيع أنابيب الترشيح

المواد النموذجية

• الألومينا المنصهرة (Al₂O₃):: الأكثر شيوعاً بسبب المقاومة الكيميائية الجيدة للألومنيوم المصهور والخصائص الحرارية المناسبة.

• سيراميك الزركونيا المثبت بالزركونيا:: تُستخدم في السبائك ذات درجات الحرارة العالية أو عند الحاجة إلى المتانة الميكانيكية.

• ألومينا الجسيمات المترابطة:: تقدم أحياناً في أشكال خرطوشة تجمع الجسيمات في جسم صلب.

ملاحظات التصنيع

يتم إنتاج أنابيب الترشيح عن طريق تشكيل أجسام خزفية مسامية ذات حجم حبيبات متحكم فيه ومقاطع تلبيد. وتحدد المسامية والتعرجات النهائية تصنيف الترشيح الاسمي وخصائص انخفاض الضغط. وغالبًا ما يصنف المصنعون الدرجات حسب حجم الحبيبات أو حجم التقاط الجسيمات الاسمي للمساعدة في مطابقة اختيار الأنبوب مع توزيع حجم التضمين في الذوبان.

3. كيف يعمل الترشيح الأنبوبي في ممارسات المسابك

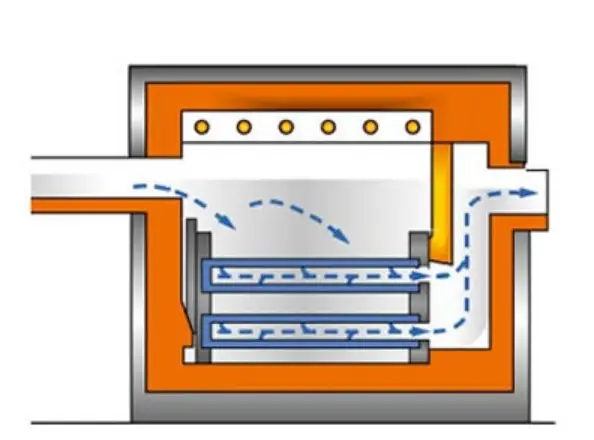

يتم دفع تيار الألومنيوم المنصهر الذي يقترب من المرشح من خلال العديد من المسام الصغيرة المترابطة. يتم التقاط الشوائب وشظايا الأكسيد الأكبر من حلق المسام الفعال في مصفوفة المرشح أو يتم احتجازها في القنوات المتعرجة. كما يعمل المرشح أيضًا على تبديد التدفق المضطرب، مما يشجع على الملء الصفحي الذي يقلل من احتباس الأكاسيد السطحية أثناء ملء القالب.

الآليات الرئيسية:

• النخل الميكانيكي:: تُحجز الجسيمات الأكبر حجماً في حلق المسام.

• الاعتراض والامتزاز:: تلتصق الجسيمات الأصغر بجدران المسام بسبب هندسة مسار التدفق.

• التعويم والتكتل عند المصب:: يمكن للمرشح أن يغير بنية التدفق بحيث يكون للجسيمات الصغيرة فرصة أكبر للتكتل والالتقاط.

ملاحظة عملية: المرشحات الأنبوبية سلبية؛ وتعتمد فعاليتها بشدة على نظافة الذوبان والتحكم في درجة حرارة الذوبان وعمليات التفريغ في المراحل الأولية. عادةً ما ينتج عن الجمع بين الترشيح الأنبوبي مع التفريغ بالغاز عبر الإنترنت أو التفريغ الدوار أفضل النتائج.

4. درجات الترشيح وأحجام المسام ومعايير الاختيار

إن اختيار درجة المرشح الأنبوبي المناسب هو توازن بين حجم التضمين المستهدف، وانخفاض الضغط المقبول، ووقت دورة الصب، وكيمياء الذوبان. معظم الموردين يقدمون أحجام مسام متدرجة أو رموز حجم الحبيبات التي تتوافق مع كفاءة الالتقاط الاسمية.

معايير الاختيار النموذجية

• نوع السبيكة والصب:: تتطلب السبائك الفضائية عالية القوة ترشيحًا أدق من المسبوكات الرملية للأغراض العامة.

• معدل التدفق ورأس الضغط:: لا يمكن للأنظمة منخفضة الرأس استخدام مرشحات دقيقة للغاية بسبب فقدان الضغط المفرط.

• توزيع حجم التضمين:: أخذ العينات المختبرية أو التحليل عبر الإنترنت يُعلم نقطة القطع المطلوبة.

• مخاطر الصدمة الحرارية:: قد تتشقق المرشحات الدقيقة رقيقة الجدران تحت التسخين المسبق غير السليم.

• القوة الميكانيكية:: حيثما تكون المناولة متكررة، اختر أنابيب مترابطة أقوى.

ينشر المصنعون مخططات الدرجات والتطبيقات الموصى بها. قد يمنع استخدام درجة أكثر خشونة قليلاً في خط جاذبية منخفضة الرأس الانسداد المبكر مع الاستمرار في إزالة التضمينات بشكل مفيد.

5. تصميمات المرشحات الأنبوبية الشائعة وطرق تركيبها

التصاميم

• خراطيش أنبوبية مستقيمة:: اسطوانات بسيطة يتم إدخالها في علب أو أحواض.

• تجميعات أنبوب الساق:: مرشح يوضع في قاعدة أنبوب القصبة لتنظيف المعدن المسحوب من قاع الفرن أثناء كل دورة نقر. يوصى به لصب العجلات والأجزاء الدقيقة الأخرى.

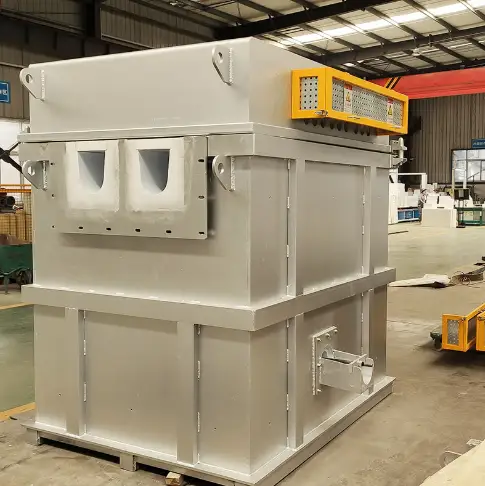

• مصفوفات خرطوشة في صناديق:: أنابيب متعددة مركبة بالتوازي داخل صندوق ترشيح لمعدلات تدفق كبيرة.

اعتبارات التركيب

• الختم:: ضمان منع تجاوز المعدن. يجب أن تتحمل الحشيات بيئة المعدن المنصهر أو تصميم مانع تسرب ميكانيكي مع حراري.

• التوجيه:: يغير التركيب الأفقي أو الرأسي وضع التوصيل والمناولة. يساعد التوجيه الرأسي عادةً على التنظيف الذاتي من خلال السماح للشوائب المحتبسة بالاستقرار تحت مستوى الذوبان.

• دعم التسخين المسبق:: يجب أن تسمح التركيبات بالتسخين المسبق والإدخال الآمن دون حدوث صدمة حرارية.

6. أفضل الممارسات في التركيب والإدارة الحرارية والمناولة

يجب التعامل مع المرشح الأنبوبي بعناية لتجنب الكسر ولتقليل خطر الصدمة الحرارية.

التسخين المسبق والإدخال

• سخن أنابيب المرشح إلى درجة حرارة مناسبة (إرشادات الشركة المصنعة) لإزالة الرطوبة وتقليل التدرج الحراري عند الإدخال.

• استخدم منحدر متحكم به عند الغمر المباشر؛ تجنب إسقاط الفلاتر الباردة في الذوبان الساخن.

نصائح تشغيلية

• حافظ على درجة حرارة الذوبان ضمن المنطقة الموصى بها للسبائك ونوع الفلتر لتجنب الهجوم الكيميائي أو الانسداد المبكر.

• اجمع بين الترشيح الأنبوبي مع مصيدة خشنة في المنبع أو القشط لإطالة عمر الخدمة.

• افحص موانع التسرب والمبيت بانتظام بحثًا عن أي تسربات تسمح بتجاوز المعدن.

السلامة

• استخدم أدوات الحماية وإطارات العصا أو الرافعات الميكانيكية لصفائف الخراطيش الثقيلة.

• تدريب المشغلين على تقنيات الإدخال الآمن والاستجابة الطارئة لكسر المرشح في حالات الطوارئ.

• الحفاظ على مراقبة الأكسجين والغازات القابلة للاحتراق بالقرب من محطات مناولة المرشحات.

يشدد المصنعون على المعالجة الحرارية الصحيحة لأن الأجسام الخزفية هشة ويمكن أن تتعطل إذا تعرضت لتغيرات سريعة في درجات الحرارة.

7. أداء الترشيح: المقاييس والاختبار والفوائد المتوقعة

المقاييس التي يجب تتبعها

• كفاءة التقاط التضمين:: النسبة المئوية لانخفاض الجسيمات فوق حجم معين بعد الترشيح.

• انخفاض الضغط:: تقاس عبر المرشح عند معدل التدفق التشغيلي. تشير الانخفاضات الأعلى إلى تحميل أو درجة دقيقة للغاية.

• الإنتاجية قبل الاستبدال:: حجم الذوبان الذي تمت تصفيته لكل عنصر قبل فقدان التدفق غير المقبول أو عودة العيوب.

• تحسين الإنتاجية:: انخفاض نسبة الخردة أو انخفاض بدل التصنيع الآلي.

المزايا النموذجية

• تقليل العيوب السطحية في المكونات المشكّلة آليًا.

• تحسين توحيد الخواص الميكانيكية.

• انخفاض المسامية وانخفاض العيوب المتعلقة بالأكسيد.

• انخفاض احتياجات الترشيح النهائي.

تشمل طرق الاختبار عد الجسيمات المختبرية للخبث المحتجز، والفحص المعدني لعينات المسبوكات، وإحصائيات العيوب على مستوى القالب. تقوم العديد من المسابك بإقران المرشحات الأنبوبية بألواح الرغوة الخزفية لالتقاط طيف واسع من أحجام الشوائب.

8. المقارنات: المرشحات الأنبوبية مقابل رغوة السيراميك, ، مرشحات الجسيمات المترابطة ومرشحات القماش

فيما يلي ملخص مقارن للمساعدة في اتخاذ القرار.

الجدول 1. السمات المقارنة لوسائط ترشيح الألومنيوم الشائعة

يعكس هذا الجدول الخصائص النموذجية الموثقة من قبل الموردين ومهندسي المسابك.

الملاحظات:

• غالبًا ما توفر المرشحات الأنبوبية إزالة أعلى دقة من الألواح الرغوية لنطاقات معينة لحجم التضمين.

• توفر فلاتر الرغوة الخزفية مساحة ترشيح كبيرة بتكلفة أقل وهي مفضلة للعديد من التطبيقات ذات الحجم الكبير.

9. اعتبارات عملية: التكلفة والمخزون واقتصاديات دورة الحياة

تعتمد التكلفة الإجمالية للترشيح على:

• سعر الوحدة من عناصر التصفية.

• تواتر التغيير وتكلفة وقت التعطل.

• تقليل الخردة والقيمة المستردة من تقليل العيوب.

• عمالة التكامل ومعدات المناولة.

تقدير بسيط لدورة الحياة:

1. احسب التكلفة لكل طن تمت تصفيته: (تكلفة العنصر + العمالة + التخلص منه) / الأطنان التي تمت تصفيتها لكل عنصر.

2. تقدير الوفورات لكل طن من تقليل العيوب (تقليل إعادة العمل، وتقليل التصنيع الآلي، وتقليل مرتجعات العملاء).

3. قارن لتحديد أفق زمن التعادل أو العائد على الاستثمار.

نظرًا لإمكانية إعادة استخدام المرشحات الأنبوبية لعدد محدد من الدورات اعتمادًا على النظام، ولأن العناصر الدقيقة غالبًا ما يتم تحميلها بشكل أسرع، حافظ على سياسة مخزون موجهة نحو الإنتاجية المتوقعة وأوقات التسليم. أبلغت العديد من المسابك عن مردود في غضون أسابيع إلى أشهر عندما تزيل المرشحات الشوائب التي يصعب اكتشافها والتي قد تتسبب في خسائر كبيرة في إنتاج الخردة.

10. استكشاف الأخطاء وإصلاحها وأنماط الفشل الشائعة

العَرَض: ارتفاع مفاجئ في انخفاض الضغط

الأسباب المحتملة:

• انسداد المرشح بسبب حمولة التضمين العالية أو دخول الخبث.

• إغلاق ملبد من التفاعل مع التدفق أو الطلاء.
  الإجراء: أوقف الصب أو استبدله أو قم بالتدفق العكسي إذا كان التصميم يسمح، افحص القشط من المنبع.

العَرَض: تشقق الفلتر عند الإدخال

الأسباب المحتملة:

• صدمة حرارية من التسخين المسبق غير الكافي.

• الصدمة الميكانيكية أثناء المناولة.
  الإجراء: مراجعة إجراءات التسخين المسبق، وفحص أدوات المناولة.

العَرَض: التجاوز ومعدل العيب غير المتغير

الأسباب المحتملة:

• ختم رديء أو اتجاه تركيب غير صحيح.
  الإجراء: تحقق من موانع التسرب الميكانيكية ومسارات البوابات، وتأكد من مرور جميع المعادن عبر المرشح.

العرض: التقاط الألومنيوم العالي على سطح الفلتر

الأسباب المحتملة:

• تفاعل كيميائي من الملوثات أو بقايا التدفق.
  الإجراء: تحقق من كيمياء الذوبان واستخدام التدفق؛ جرب درجة أو مادة ترشيح بديلة.

يساعد التدفق البسيط لاستكشاف الأخطاء وإصلاحها في عزل مشكلات المنبع عن مشكلات المرشح بسرعة وتقليل وقت التعطل.

11. لقطات من دراسات الحالة وأمثلة من الصناعة

• ترشيح أنبوب الساق لسبك العجلات: تقلل مرشحات أنبوب القصبة الموضوعة عند نقطة سحب الفرن من شوائب الأكسيد عند سحب المعدن لصب العجلات، مما يحسن من سلامة العجلة. توثق Pyrotek انخفاضًا كبيرًا في الشوائب باستخدام العناصر المثبتة على أنبوب القصبة.

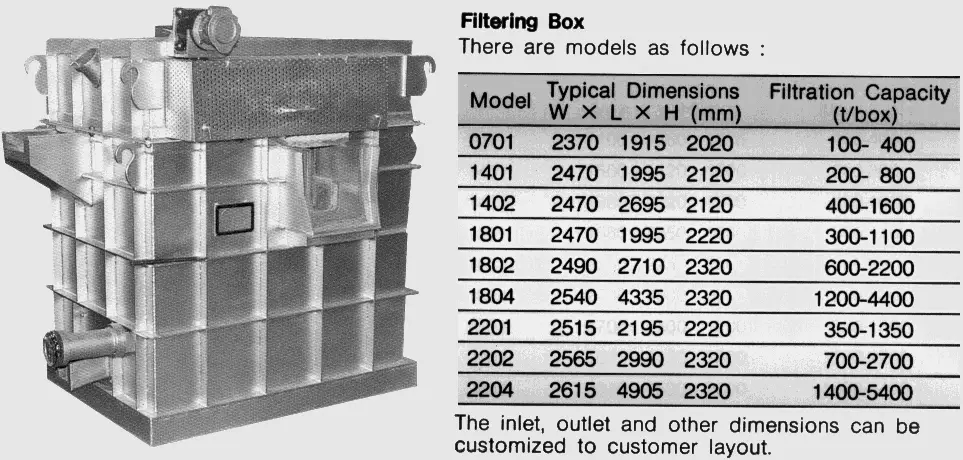

• مصفوفات خرطوشة للمنازل ذات التدفق العالي: تُستخدم صناديق الترشيح ذات الأنابيب الخزفية المتوازية في خطوط الإنتاجية العالية للحفاظ على انخفاض الضغط مع الحفاظ على مساحة سطح الترشيح. وتستخدم هذه الأنظمة بشكل شائع في عمليات تغذية مطاحن الدرفلة.

• الجمع بين إزالة الغازات والترشيح: تقترن العديد من المسابك بإزالة الغازات الدوارة عبر الإنترنت مع مرشحات أنبوبية في المصب لإزالة الجسيمات المتبقية بعد تعويم الغاز. ينتج عن هذا النهج المشترك أقوى تحسن في جودة الذوبان.

12. الاعتبارات البيئية واعتبارات السلامة والاعتبارات التنظيمية

• التخلص من النفايات: تحتوي عناصر السيراميك المستهلكة على شوائب عالقة ويجب التعامل معها مثل نفايات المسابك. يتم إعادة تدويرها أو التخلص منها وفقاً للوائح المحلية.

• الغبار: يمكن أن يؤدي التعامل مع العناصر الخزفية الجافة إلى حدوث غبار؛ استخدم تدابير التحكم في الغبار ومعدات الوقاية الشخصية.

• سلامة المشغل: تتطلب عمليات المعادن الساخنة إجراءات صارمة للإدخال والإزالة والمناولة في حالات الطوارئ.

يجب على المسابك توثيق إجراءات مناولة المرشحات ضمن نظام إدارة السلامة والاحتفاظ بسجلات للتغييرات في العناصر من أجل التتبع.

13. قائمة مراجعة التنفيذ وجدول الصيانة

الجدول 2. قائمة مراجعة التنفيذ قبل الاستخدام الأول

الجدول 3. جدول الصيانة الروتينية (مثال)

التوصيات العملية النهائية

1. تعامل مع الترشيح الأنبوبي كعنصر واحد في برنامج جودة الذوبان. قم بإقرانه مع إزالة الغاز والقشط الجيد.

2. التحقق من صحة اختيار درجة المرشح من خلال اختبار المسبوكات وتحليل التضمين قبل الطرح على نطاق واسع.

3. استثمر في التدريب وتجهيزات المناولة لتقليل أضرار الصدمات الحرارية وضمان سلامة المشغل.

4. مراقبة انخفاض الضغط ومقاييس الخلل وإنتاجية العنصر لضبط فترات الاستبدال والتحكم في التكاليف.
