سد الحوض الصغير: المواصفات الفنية، دليل التحكم في التدفق

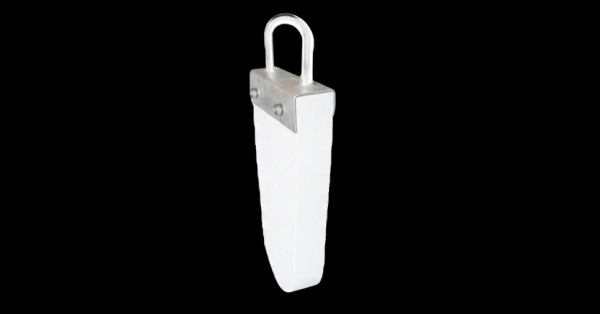

A سد الحوض الصغير سدود الأحواض عبارة عن سد مدمج أو سدادة ميكانيكية مدمجة قابلة للاستبدال تُستخدم داخل غسالة أو حوض معدني منصهر لإيقاف تدفق الألومنيوم السائل أو قياسه أو التحكم في تدفقه عند خط الصب؛ وعند تحديدها وتركيبها بشكل صحيح، تقلل سدود الأحواض من الاضطرابات، وتمنع حركة المعدن قبل الأوان، وتتيح بدء الصب الآلي، وتحمي معدات الترشيح وإزالة الغازات في المصب وتقلل من معدلات الخردة - مما يجعلها مكونًا أساسيًا في غرف الصب الحديثة للألومنيوم وملائمة بشكل طبيعي مع إزالة الغاز، الترشيح وخطوط الإنتاج الحوض الصغير.

1. ما هو سد الحوض؟

سد الحوض هو عبارة عن إدراج أو بوابة توضع عبر المقطع العرضي الداخلي لمغسلة أو حوض لوقف تدفق المعدن المنصهر أو لإنشاء جيب احتجاز في المنبع. من الناحية العملية، يتيح الجهاز بداية محكومة لدورة الصب، ويعزل أجزاء من الغسالة للصيانة، ويوفر رأس معدن يمكن التنبؤ به لقياس التدفق إلى المرشحات أو القوالب. وتتمثل الفائدة المباشرة في تقليل انقطاعات الصب، وتقليل الاضطراب في واجهة المرشح، وتشغيل أكثر أمانًا بدون استخدام اليدين أثناء بدء الصب.

فيديو ذو صلة: نظام البوابات وأساسيات الغسيل (شرح بالرسوم المتحركة).

أهمية ذلك لكل من المهندسين والمشترين

• المهندسون: يوفر التحكم في التدفق ويقلل من انحباس الأكاسيد والخبث في المرشح أو القالب.

• المشترون والمشتريات: يقلل من الخردة، ويحسن موثوقية الدورة، ويمكن دمجه في الأتمتة لخفض مخاطر العمل والسلامة.

2. الوظائف الأساسية ودور ديناميكيات السوائل

ويؤثر سد الحوض الصغير على ثلاث صفات هيدروليكية أساسية في الغسيل: معدل التدفق، والاضطراب السطحي الحر، والرأس المعدني. تُنشئ السدود المصممة بشكل صحيح خزانًا مستقرًا في أعلى المنبع بحيث عندما يتم فتح السد يكون التدفق في اتجاه المصب مقننًا وليس اندفاعيًا. وهذا يقلل من احتباس الدوامة وترحيل الخبث، وهما سببان رئيسيان للشوائب في المسبوكات.

الأوضاع الوظيفية الرئيسية:

• الإغلاق الإيجابي للصيانة أو التوقفات الطارئة.

• إطلاق القياس لبدء الصب المتدرج أو لتجهيز مرشح.

• التدوير التلقائي بالاقتران مع أنظمة المشغلات لإنتاج ملامح تعبئة متسقة.

3. المواد والبطانات والبناء الميكانيكي

يتم اختيار المواد لمقاومة الصدمات الحرارية، والتوافق الكيميائي مع الألومنيوم المصهور، ومقاومة التآكل، وسهولة الاستبدال. أساليب البناء الشائعة:

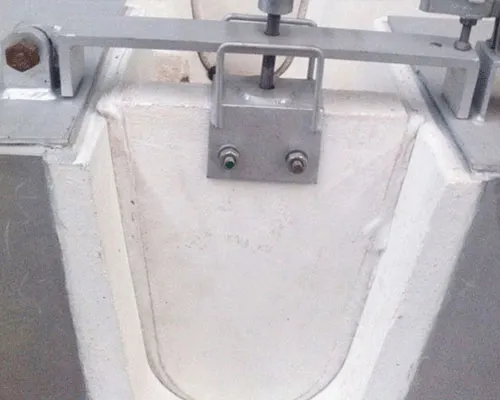

إدخالات حرارية

• ألواح عالية الألومينا مسبقة الصب أو مصبوبة مسبقة الصب أو مصبوبات عازلة كثيفة أو قطع خزفية على شكل قطع تنزلق في المقطع العرضي للغسالة. وتوفر هذه الألواح ختمًا سلبيًا ضد البطانة الحرارية. ويصنع الموردون النموذجيون أنواعًا مختلفة مثبتة بحشية أو أخدود.

بوابات ميكانيكية

• سدود ذات أجسام فولاذية ذات واجهات حرارية أو بوابات تشبه الصمامات تغلق على مقعد حراري. يمكن تشغيلها يدوياً أو تشغيلها بالهواء المضغوط أو بمحرك، وغالباً ما تستخدم في الحالات التي تتطلب تدويراً متكرراً أو بوابات جزئية.

التصاميم المركبة

• قلب حراري مع حشية من الجرافيت أو السيراميك المغلف من أجل إحكام غلق محكم؛ مفيدة في الغسالات التي تعاني من اختلال أو تآكل طفيف.

يلخص الجدول 1 أدناه خيارات المواد الشائعة والمفاضلة بينها.

4. الأنواع والتشكيلات المستخدمة في المغاسل والأحواض

تأتي سدود الحوض في تكوينات متعددة. اختر النمط الذي يتناسب مع إيقاع الإنتاج وتخطيط الكازينو.

الأنواع الشائعة

• سدّ مخدد المداخل:: بلاط منزلق إلى الداخل مثبت بالضغط؛ الحد الأدنى من تعقيدات الختم.

• سد اللوح المغطى بحشية:: صفيحة مسبقة القطع مزودة بحشية محيطية لتحسين الختم ضد البطانات البالية.

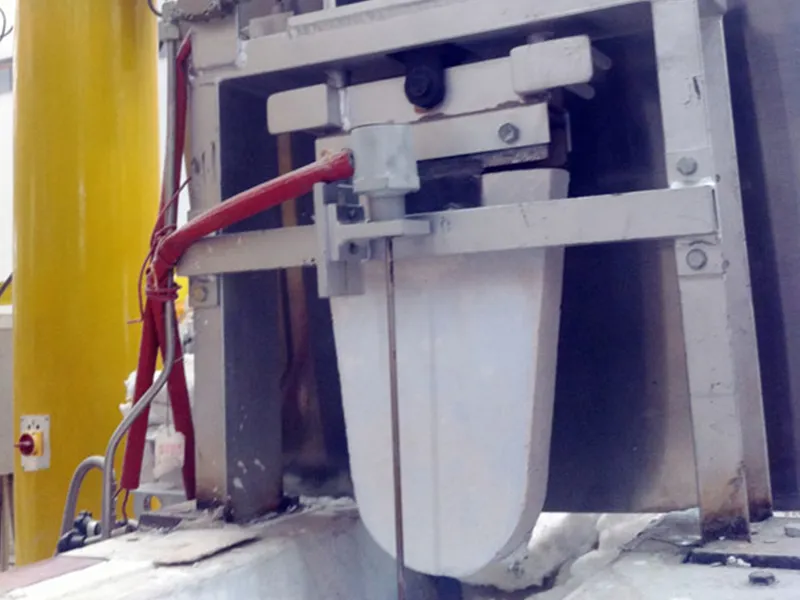

• سد الرفع/المكبس:: إدراج يحركه مشغِّل يرفع بعيدًا عن مسار التدفق لدورة فتح سريعة. مثالية للخطوط المؤتمتة.

• بوابة متأرجحة أو رفرف متأرجح:: إغلاق محوري للمغاسل الصغيرة. أسرع، ولكن أقل فعالية للإغلاق الكامل.

استراتيجيات التنسيب

• منبع الترشيح:: يمنع المعدن البارد من تجاوز المرشحات أثناء الإعداد.

• عند تقاطعات النقل:: يعزل الفروع أثناء الصيانة.

• قبل القوالب:: يضمن قياس الطلقة المعدنية الأولى وتصفيتها.

5. اعتبارات التصنيع والتركيب والأتمتة

يتضمن التنفيذ العملي ثلاث طبقات: هندسة القطع الصحيحة، والتركيب الآمن، وواجهة التشغيل الآلي.

الهندسة

• يجب أن يتطابق السد مع المظهر الجانبي الداخلي للغسالة مع تفاوتات التمدد الحراري. وتحدد العديد من المسابك السدود لتتناسب مع أخدود مشكّل آليًا أو لتنضغط في فتحة حشية.

التركيب

• تقوم المشابك الميكانيكية أو الإطارات المثبتة بمسامير أو ألواح المشغل بتثبيت السد. تأكد من أن التثبيت يأخذ في الاعتبار التدوير الحراري لتجنب التشقق الإجهادي.

الأتمتة

• تتيح المشغلات الهوائية أو الكهربائية إمكانية بدء تشغيل الصب بدون استخدام اليدين ويمكن ربطها بمنطق المجلس التشريعي المنطقي القابل للبرمجة (PLC) للتسلسلات الموقوتة مع وضع المغرفة وتعشيق المرشح ووحدات إزالة الغازات. تقلل الأنظمة الآلية من تعرض المشغل وتزيد من قابلية التكرار. تقدم شركة Pyrotek والبائعين المماثلين أنظمة سد الحوض المؤتمتة مع مساعدات الرفع وموانع التسرب.

6. التكامل مع خطوط الإنتاج الخاصة بإزالة الغازات والترشيح و AdTech

يكون سد الحوض الصغير أكثر قيمة عندما يتم التعامل معه كنقطة تحكم في المنبع لإزالة الغازات والترشيح. وتتمثل أفضل الممارسات في إنشاء خزان قصير وهادئ عند المنبع للمرشح بحيث يرى المرشح تدفقًا ثابتًا منخفض السرعة عند بدء الصب. وهذا يقلل من تحميل الصدمات على مرشحات الرغوة الخزفية ويمنح وحدات التفريغ نافذة تشغيل مستقرة.

كيف تكمل منتجات AdTech السدود

• وحدات إزالة الغازات:: تتطلب تدفقًا يمكن التنبؤ به للحفاظ على زمن بقاء الفقاعة. ويساعد السد الذي يقيس التدفق على الحفاظ على كفاءة إزالة الفقاعات بشكل ثابت.

• مرشحات الرغوة الخزفية وألواح الترشيح:: يمكن أن تؤدي الطفرات المفاجئة إلى تلف خلايا الرغوة أو دفع الخبث إلى ما وراء الفلتر. يحمي بدء التشغيل المتحكم فيه بالسدود وسائط المرشح ويقلل من تكرار الاستبدال.

• بطانات الأحواض وملحقاتها الساخنة:: تقلل السدود من التناثر وتحسن التحكم في درجة الحرارة عبر الغسالة.

ملاحظة هندسية: قم بتضمين جيب قصير في أعلى المرشح يستوعب ما لا يقل عن 1-2 لتر لكل 100 مم من عرض المرشح لضمان ثبات الرأس أثناء فتح الصمام. يعتمد التحجيم الدقيق على السبيكة وسرعة الصب وميل الغسيل.

7. مقاييس الأداء وأنماط الفشل والصيانة الوقائية

المقاييس الرئيسية التي يجب مراقبتها:

• فعالية الختم تقاس بمعدل التسرب أثناء فترة التوقف عن العمل.

• قابلية التكرار من دورة إلى دورة للسدود الآلية.

• معدل التآكل الحراري بالملليمتر/شهر أو العمر في القوالب.

• أحداث الصدمة الحرارية محسوبة على أنها حوادث تسخين سريع.

أوضاع الفشل الشائعة

• تشقق الحراريات من الصدمة الحرارية.

• تدهور الحشية مما يؤدي إلى التسرب.

• تعطل المشغل من الحرارة الزائدة أو دخول الغبار/الخبث.

• غير لائق من ملابس الغسيل مما يتسبب في ختم غير متساوٍ.

قائمة مراجعة الصيانة

• افحص وجه مانع التسرب بعد كل نوبة عمل.

• افحص تشغيل المشغل ونقاط التشحيم أسبوعيًا.

• سجل سُمك الحراريات شهريًا وخطط للاستبدال عندما يقل السُمك عن الحد الأدنى التصميمي.

• احتفظ بالسدود الاحتياطية الاحتياطية بحجم السدود الاحتياطية وخزنها في مكان جاف للتبديل السريع.

8. قائمة المواصفات المرجعية ونصائح الشراء

عند تحديد سد حوض للأسعار، قم بتضمين الحد الأدنى من البيانات التالية للمورد عند تحديد سد الحوض للأسعار:

1. الأبعاد الداخلية للمغسلة والمقطع العرضي (يفضل الرسومات).

2. سبيكة ودرجة حرارة الصب النموذجية.

3. معدل التدفق أو اللترات المتوقعة في الدقيقة.

4. دورة العمل: مستمرة مقابل متقطعة؛ عدد الدورات في الساعة.

5. التشغيل المطلوب: يدوي، هوائي، كهربائي.

6. واجهة الأتمتة المطلوبة و PLC I/O.

7. القيود البيئية: درجات الحرارة المحيطة المرتفعة والأبخرة المسببة للتآكل.

8. متطلبات التسليم ومهلة تسليم قطع الغيار.

9. معايير القبول: معدل التسرب، سرعة التشغيل.

10. سياسة الضمان واستبدال الحراريات.

الجدول 2: دليل الحجم النموذجي ونوع السد الموصى به

9. أمثلة ميدانية ومذكرات حالة قصيرة

• بدء تشغيل الفلتر الآلي:: قامت مطحنة درفلة متوسطة الحجم بدمج سد رفع هوائي قبل مرشح رغوة السيراميك. النتيجة: ارتفع ناتج المرور الأول بنسبة 4 في المائة وزادت فترات استبدال المرشح بنسبة 25 في المائة.

• عزل الصيانة:: استخدم أحد المسابك سدود إدراج مخدد في نقاط فرعية متعددة لعزل الغسالات أثناء استبدال البطانة دون إغلاق النظام بالكامل. انخفض وقت التعطل لكل عملية إصلاح من 8 ساعات إلى أقل من 3 ساعات.

10. أمثلة على مواصفات المشتريات

يجب أن يوفر المورد سد حوض الرفع الهوائي بحجم يناسب المقطع العرضي للغسالة المقدمة. يجب أن تكون مادة واجهة السد من مادة عالية الألومينا قابلة للصب مع دعامة مقواة من الفولاذ المقاوم للصدأ. يجب أن يكون المشغِّل حاصل على تصنيف IP65، مع مجموعة تنظيم ضغط الهواء والتحكم في السرعة القابلة للتعديل. توفير وجه حراري احتياطي وحشية احتياطية. تضمين مخططات الأسلاك لدمج PLC وتقرير اختبار يوضح < 50 مل/دقيقة تسرب عند 700 درجة مئوية.

11. جداول (مقارنة المواد والأعمار النموذجية)

(انظر الجدول 1 سابقًا. أضف جدولاً ثانياً يوضح تكاليف دورة الحياة التقريبية).

12. الأسئلة المتداولة

13. التوصيات الختامية

• بالنسبة للتركيبات الجديدة، اختر سد الرفع الهوائي ذو الحشية حيث تتجاوز سرعة الصب 300 لتر/دقيقة لكل متر عرض.

• بالنسبة للتعديلات التحديثية مع قيود الميزانية، ابدأ بإدخالات مخددة مسبقة الصب وخطط لمسار الترقية إلى وحدات مشغلة.

• قم بإقران السدود مع خزان قصير من المنبع ومرشح رغوة السيراميك ذي الحجم المناسب لتحسين وقت بقاء التفريغ وتقليل الشوائب.

• تضمين أوجه حرارية احتياطية وإجراءات تشغيل موحدة بسيطة للاستبدال في حزمة المشتريات.
