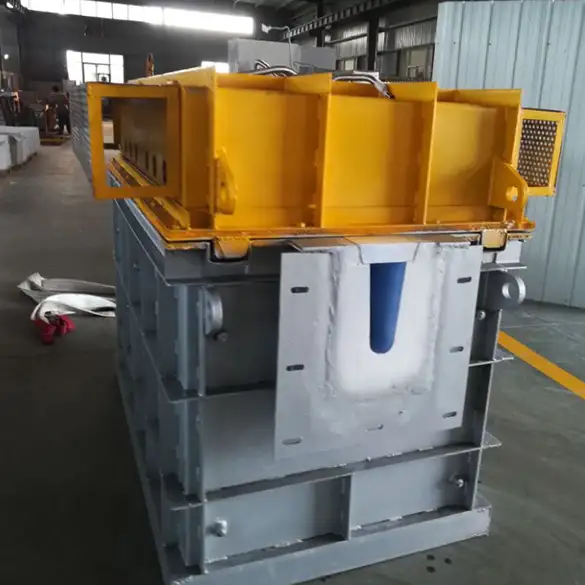

إن وحدة الترشيح من النوع اللوحي ADtech عبارة عن صندوق ترشيح الألومنيوم المصهور على الخط مصمم خصيصًا لمسابك الألومنيوم. وتتمثل وظيفتها الأساسية في التقاط الأكاسيد العالقة وشظايا الخبث وحطام السيراميك والجسيمات دون الميكرون قبل ملء القالب. تقترن الوحدة مع مرشحات الرغوة الخزفية أو ألواح الترشيح المتطابقة الخاصة بنا لإنتاج تدفق صفحي ثابت في القالب أو القالب، مما يساعد على منع إعادة حبس الخبث السطحي ويقلل من الاضطراب أثناء الصب. يستهدف هذا المنتج العملاء الذين يقومون بصب الألومنيوم عالي النقاء والسبائك الدقيقة والأجزاء التي تتطلب ضوابط محكمة للسطح والسلامة الداخلية.

مميزات المنتج الرئيسية - ميزات ADtech - ADtech

• بطانة عالية السيليكون متوافقة مع السيليكون العالي الذوبان:: تستخدم الأسطح الداخلية تقنية صهر حرارية متطورة عالية السيليكون تقاوم الالتصاق والهجوم الكيميائي من الألومنيوم السائل، مما يطيل عمر المعدات.

• التقاط الجسيمات على مستوى الميكرون:: مسارات التدفق المحسّنة بالإضافة إلى فلاتر الرغوة أو الألواح الخزفية المتطابقة التي تزيل الجسيمات الدقيقة جدًا قبل الصب.

• تسخين سريع وإدارة حرارية مستقرة:: تم تصميم الصندوق للوصول إلى درجة حرارة التشغيل بسرعة، مما يقلل من الوقت الذي يقضيه المعدن المنصهر تحت خطر التلوث.

• مقاومة التآكل والأحماض:: تقلل تركيبة البطانة من التآكل بفعل التدفقات والأكاسيد العدوانية أثناء الاستخدام الروتيني، مما يقلل من تكرار الصيانة.

• انخفاض التكلفة الإجمالية للملكية:: مخصصة لتحل محل المحاليل الأنبوبية الخزفية والألواح العادية مع انخفاض النفقات الاستهلاكية وفترات الخدمة الأطول.

كيفية عمل وحدة الترشيح من النوع اللوحي

تسلسل التدفق وآلية الترشيح

1. تقوم المغرفة أو الفرن بتفريغ الألومنيوم المصهور في مدخل صندوق الترشيح.

2. يمر المعدن عبر حجرة مسخنة مسبقًا حيث يمكن كشط أي خبث كبير عائم.

3. يتدفق المعدن المنصهر من خلال مرشح الرغوة الخزفية أو لوحة الترشيح الدقيقة المثبتة في الصندوق. تعمل المسام الخزفية والامتصاص الداخلي على حبس الأكاسيد والشوائب مع تسهيل التدفق.

4. يترك المعدن المنظف من خلال فوهة معايرة إلى نظام الصب أو القالب.

المعلمات:

سبب أهمية الترشيح المتطابق

تضمن وسائط الترشيح المتطابقة أن حجم المسام والسماكة والمسامية تتناسب مع معدل تدفق الصب. تمنع المطابقة السليمة الانسداد المبكر وتقلل من فقدان الرأس مع الحفاظ على كفاءة التقاط عالية للجسيمات ذات الحجم الميكروني.

مقارنة مع خيارات الترشيح الشائعة

الجدول 1: ملخص مقارنة الأداء

ملاحظات: يعتمد الاختيار على السبيكة وهندسة الصب وإيقاع الإنتاج. تُظهر اختبارات الصناعة أن الرغوة الخزفية وصناديق الألواح المصممة جيدًا تنتج تشطيبًا أفضل للسطح وعدد أقل من التضمينات للمسبوكات الدقيقة.

المواصفات والخيارات التقنية

يسرد الجدول أدناه التكوينات التمثيلية. تقدم ADtech التخصيص لمطابقة حجم المغرفة ومعدل الصب وعائلة السبائك.

الجدول 2: مثال على مصفوفة المواصفات

إقران فلتر رغوة السيراميك واختيار الوسائط

مرشحات الرغوة الخزفية هي الوسائط المفضلة عندما يكون الهدف هو إزالة الشوائب دون الميكرون مع تعزيز التدفق الصفحي. وتشمل متغيرات الاختيار الرئيسية كثافة المسام (PPI) والسُمك والكيمياء.

الجدول 3: خصائص المرشح الرغوي الخزفي النموذجي

نصيحة عملية: ابدأ بمقياس متوسط المدى لمعدل PPI للتحقق من صحة المعالجة، ثم قم بتنقيح حجم المسام وسماكتها باستخدام تحليل التضمين المحصور وملاحظات تدفق الصب.

الفوائد المعدنية للسبائك الدقيقة

• تقليل الشوائب السطحية والعيوب السطحية وثقوب النفخ مما يقلل من خردة التصنيع الآلي وأعمال التشذيب.

• شوائب داخلية أقل التي تعمل كمحفزات للتشقق، مما يحسّن من الإجهاد وتوحيد الشد.

• تحسين تجانس الذوبان عن طريق إزالة الخبث المحتبس الذي يمكن أن يسبب عيوبًا موضعية.

هذه المزايا مهمة بشكل خاص للمكونات عالية الدقة في الأجزاء الهيكلية للسيارات، والأغطية الكهربائية، والمكونات التي تكون فيها اللمسات النهائية التجميلية مهمة.

قائمة مراجعة التركيب والتشغيل والتشغيل والتشغيل

1. تحقق من اتجاه الصندوق ومحاذاة الفوهة والعزل الحراري قبل التسخين الأول.

2. قم بتسخين الصندوق مسبقاً إلى درجة الحرارة الموصى بها لمنع حدوث صدمة حرارية لوسائط الفلتر.

3. قم بتركيب وسائط الفلتر مع التأكد من اكتمال الأختام لمنع التجاوز.

4. اضبط رأس الصب ومعدلات التدفق لتتناسب مع الإنتاجية المصنفة للمرشح.

5. قم بتشغيل المسبوكات التجريبية الأولية مع تحليل العينة باستخدام اختبار الضغط المنخفض أو المقاطع المقطوعة لتأكيد تقليل التضمين.

ملاحظة تشغيلية: يجب أن تكون صناديق المرشحات مدمجة بحيث يتدفق المعدن عبر المرشح تحت الجاذبية ولا يتخطى حواف اللوحة. الحشيات المناسبة أو مانعات التسرب الحرارية ضرورية.

الصيانة والتآكل وعمر الخدمة المتوقع

• طول العمر الافتراضي للبطانة: تُظهر بطانة ADtech عالية السيليكون عمرًا أطول في التجارب بسبب انخفاض التفاعل الكيميائي وخصائص عدم الالتصاق. عمليات الفحص المجدولة في فترات توقف الإنتاج المخطط لها تحافظ على الموثوقية.

• استبدال المرشح:: مرشحات السيراميك هي مواد مستهلكة ويجب تغييرها عندما يقلل فقدان الرأس أو الانسداد من التدفق إلى ما دون احتياجات الإنتاج. احتفظ بالمرشحات الاحتياطية في مخزن يتم التحكم في درجة حرارته.

• قطع الغيار:: صيانة الحشيات الاحتياطية، وعناصر التسخين، وموانع تسخين الأغطية، وأي مكونات رفع آلية لتقليل وقت التعطل غير المخطط له.

الجدول 4: الجدول الزمني النموذجي للصيانة

الاعتبارات البيئية والسلامة والاعتبارات التنظيمية

• توفير تهوية عادم محلية لعمليات التدفق أو القشط.

• تعامل مع وسائط الترشيح المستهلكة والخبث وفقًا للوائح النفايات المحلية. قد تكون بعض المواد التي تم جمعها قابلة لإعادة التدوير من خلال مسارات استعادة المعادن.

• قم بتركيب أجهزة مراقبة الأكسجين أو الغازات في حالة وجود أجواء خاملة أو خطوط غاز خاملة، حيث يمكن أن يمثل الأرجون أو النيتروجين مخاطر الاختناق.

• استخدم معدات الوقاية الشخصية لمناولة المعادن المنصهرة، بما في ذلك القفازات المقاومة للحرارة وواقيات الوجه والملابس الواقية.

الأساس المنطقي الاقتصادي والعائد على الاستثمار

إن اعتماد وحدة الترشيح من نوع ADtech من نوع اللوحة يقلل من الخردة وإعادة العمل في المراحل النهائية، مما يعوض في كثير من الأحيان الشراء الأولي خلال فترة معقولة بالنسبة للمنازل المتوسطة والكبيرة.

الجدول 5: مثال توضيحي لعائد الاستثمار

ملاحظة: قم بإجراء تجارب خاصة بالموقع وشمل تكاليف العمالة والتكاليف الاستهلاكية لإنتاج تقديرات دقيقة للمردود.

الأسئلة الشائعة

1. ما هي أحجام الجسيمات التي يمكن لوحدة الترشيح من النوع اللوحي ADtech إزالتها؟
   مع اختيار مرشح رغوة السيراميك الصحيح، يحبس النظام الجسيمات حتى نطاق الميكرون ويقلل من أغشية الأكسيد المرئية التي تدخل القالب. يجب تأكيد القياس عن طريق أخذ عينات قبل الترشيح وبعده.

2. هل يمكن لهذه الوحدة أن تحل محل المرشحات الأنبوبية في خطنا؟
   تقوم العديد من المسابك بالترقية إلى أنظمة من نوع الألواح لتقليل التكلفة الاستهلاكية وتحسين التقاط الجسيمات الدقيقة. سيؤكد تقييم الموقع ملاءمتها لمعدل الإنتاج ومزيج السبائك لديك.

3. هل البطانة عالية السيليكون متوافقة مع جميع سبائك الألومنيوم؟
   توفر البطانة مقاومة كيميائية قوية لمعظم سبائك الألومنيوم المستخدمة في الصب. نوصي بإجراء اختبار توافق قصير مع السبائك المتخصصة قبل التشغيل الكامل.

4. كيف نختار فلتر السيراميك الرغوي السيراميكي PPI؟
   ابدأ بمقياس PPI متوسط المدى. إذا استمرت المسامية أو العيوب السطحية، فقم بالارتقاء إلى مؤشر PPI أعلى. وازن بين كفاءة الالتقاط وفقدان رأس التدفق. تحليل الجسيمات بعد الصب التجريبي سيوجه التحسين.

5. ما هي المؤشرات الرئيسية التي تدل على ضرورة تغيير الفلتر؟
   زيادة فقدان الرأس، أو انخفاض معدل الصب أو العلامات المرئية للانسداد هي محفزات للاستبدال. الاحتفاظ بسجلات لربط عمر المرشح مع اتجاهات نظافة المعدن المنصهر.

6. هل تعمل الوحدة مع ممارسة التدفق؟
   نعم. الترشيح يكمل الترشيح التدفق. يساعد القشط السليم واستخدام التدفق في المنبع على حماية عمر الفلتر والتقاط الحطام المؤكسد بشكل أكثر فعالية.

7. هل يمكن أتمتة الوحدة لخطوط الصب المستمر؟
   يمكن تزويد الحزمة بتحميل المرشحات الهيدروليكية أو الآلية والأغطية الآلية لتناسب العمليات المستمرة وتقليل المناولة اليدوية.

8. ما هي قطع الغيار التي يوصى بالاحتفاظ بها في متناول اليد؟
   احتفظ بفلاتر السيراميك الاحتياطية والحشوات وموانع تسرب الغطاء وعناصر التسخين. بالنسبة للخيارات الآلية، احتفظ بقطع غيار محرك الأقراص المهمة. يقلل التخطيط من وقت التعطل.

9. كيف نتحقق من أداء الترشيح؟
   استخدم اختبار الضغط المنخفض أو تعداد التضمين على المسبوكات المقطوعة. تسجيل بيانات خط الأساس، ثم إعادة الاختبار بعد التركيب لقياس التحسن الكمي.

10. ما هو التدريب التشغيلي الذي تقدمونه؟
    تقدم ADtech الدعم الكامل للتشغيل، وتدريب المشغل، وجداول الصيانة الموصى بها لضمان نتائج متسقة وعمر طويل للمعدات.

الحالة

قام مورد سيارات متوسط الحجم بتعديل صندوق ترشيح من النوع اللوحي بوسائل رغوة السيراميك وبطانة عالية السيليكون. وعلى مدى ستة أشهر أبلغ المورد عن انخفاض بنسبة 40 في المائة في حالات رفض الشوائب السطحية وزيادة في إنتاجية التصنيع الآلي في المرحلة الأولى. وانخفض استخدام المواد المستهلكة وسرعان ما أصبحت الوحدة مركزية في سير عمل مراقبة الجودة.

كيفية المتابعة مع ADtech

إذا كنت تخطط لتنفيذ هذه الوحدة، توصي ADtech بالخطوات التالية:

1. شارك تخطيط بيت الصب الحالي ومزيج السبائك وأحجام الدفعات.

2. اطلب تحليل سعة الموقع وحجم المعدات المقترحة.

3. تشغيل تركيب تجريبي مع عينة من الأجزاء والتحقق من المعادن.

4. إذا حققت النتائج الأهداف، فانتقل إلى النطاق المطلوب واطلب التدريب ومجموعة قطع الغيار.

اتصل بشركة ADtech لترتيب استشارة فنية وعرض أسعار تجريبي للعينة.

الملاحظات الختامية

تجمع وحدة الترشيح من نوع الصفيحة ADtech بين البطانة عالية السيليكون المتوافقة مع الذوبان ووسائط الرغوة الخزفية المصممة هندسيًا لتوفير إزالة يمكن الاعتماد عليها للشوائب الدقيقة من الألومنيوم المصهور. بالنسبة للمسابك التي تنتج مكونات عالية النقاء أو عالية الدقة، يقلل هذا الحل من معدلات العيوب ويدعم أداء الصب القابل للتكرار مع انخفاض تكاليف العمر الافتراضي عند مقارنته بالعديد من خيارات الألواح الأنبوبية والشائعة. سيوفر التحقق التجريبي وضبط وسائط التصفية أفضل النتائج لسبائكك وظروف المعالجة.
